Устройство для аэрации жидкости

Устройство для аэрации жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке сточньрс вод, к оборудованию аэротенков системой аэрации. Цел изобретения - повышение удобства обслуживания , снижение эксплуатационных затрат и упрощение конструкции. Устройство для аэрации содержит подъемную секцию 4 пневмоаэраторов 5, сообщенную)с воздухоподводящим стоя ком I через разъемное соединение.Это соединение вьтолнено в виде растру

СОЮЗ СОВЕТСНИХ . СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (д1) 4 С 02 F 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ

Н А BTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 4029280/29-26 (22) 26.02.86 (46) 30.10.88. Бюл. Ф 40 (71) Белорусский конструкторско-технологический институт городского хозяйства (72) В.Д. Гладков, В.М. Салато и В.З. Чириков (53) 628.356(088.8) (56) Аэрация сточных вод устройствами Нскиа. Каталог У 6.6.0.1979, Финский кабельный завод, „„SU„„1433896 А 1 (54). УСТРОЙСТВО ДЛЯ АЭРАЦИИ ИИДКОСТИ (57) Изобретение относится к очистке сточных вод, к оборудованию аэротенков системой аэрации. Цель изобретения — повьппение удобства обслуживания, снижение эксплуатационных затрат и упрощение конструкции. Устройство для аэрации содержит подьемную секцию 4 пневмоаэраторов 5, сообщенную> с воздухоподводящим стоя» ком 1 через разъемное соединение.Это соединение выполнено в виде растру1433896 ба 11 на конце стояка и ограничителя на конце секции пневмоаэраторов.

На стояке 1 закреплен фиксатор 6 с гнездом 7, с которым взаимодействует палец 8, жестко закрепленный с помощью кронштейна 9 на секции. Такое конструктивное решение обеспечивает как максимальное упрощение устройст ва (отсутствие соединяющих узлов и элементов, подверженных быстрому износу и коррозии), так и максимум

1 !

Устройство относится к очистке сточных вод и предназначено для аэри-! рования сточных вод в аэротенках с периодическим подъемом над поверхностью воды для обслуживания и ремонта 5 секций пневмоаэраторов.

Цель изобретения — повышение удобства обслуживания, снижения эксплуатационных затрат и упрощение конструкции. 1О

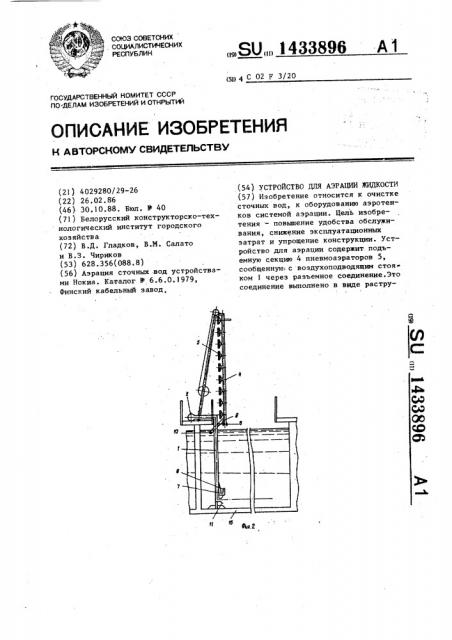

На фиг. 1 изображено предлагаемое стройство; на фиг. 2 — то же, с поднятой секцией пневмоазраторов.

Устройство состоит из стационарого воздухоподводящего стояка 1, одключенного к воздуховоду 2, расоложенному на мостике 3, и подъем1 ной секции 4 с пневмоаэраторами 5, а воздухоподводящем стояке 1 закеплен фиксатор 6 с гнездом 7, в ко,ором размещен палец 8, жестко соединенный посредством кронштейна 9 с подъемной секцией 4. С противоположной от пальца 8 стороны воздухопод одящего стояка 1 на кронштейне 9

25 закреплен ограничитель 10. Ниже фиксатора 6 воздухоподводящий стояк 1

Переходит в горизонтально расположенный раструб 11, с которым взаимо ействует уплотнение 12, закрепленное на входе подъемной секции 4. На мостике 3 установлен переносной подьемный механизм 13 с тяговым канатом

I!4, закрепленным свободным концом

На подъемной секции 4. Устройство 35 размещено в аэротенке 15, заполненном с!точной жидкостью.

Устройство работает следующим об— разом. удобств в обслуживании. Подъем азратора без стояка, но зафиксированных на нем, требует небольших усилий и нагрузок, поворот секции на 90 с .разъемом снимает моментную нагрузку на сооружение. Секция во время поворота в нижней своей части опирается на дно через стояк, в результате чего ее подъемная масса уменьшается на

507, а масса усилия при подъеме сни-, жается в 2,5 раза. 2 ил.

В рабочем состоянии воздух из воздуховода 2. по воздухоподводящему стояку 1, раструбу 11, подается в подъемную секцию 4 из которой поступает к пневмоаэраторам 5 и далее в сточную жидкость, заполняющую аэротенк 15. Тяговый канат 14 верх-. ним концом закреплен на перилах мостика 3. При необходимости осмотра или ремонта элементов подъемной секции 4 на мостике 3 устанавливается переносной подъемный механизм .!3. Канат 14 закрепляется верхним концом на подъемном механизме 13, после чего тяговый канат 14, наматываясь на барабан подъемного механизма 13„ начинает поднимать подъемную секцию 4.

В начальный период подъемная секция 4 поворачивается в вертикальной

;плоскости, опираясь пальцем 8 на гнездо 7 фиксатора б. . Стык между раструбом 11 и подъемной секцией

4 при этом размыкается. После достижения подъемной секцией 4 вертикального положения происходит ее перемещение вверх. Палец 8 при этом выходит из гнезда. Ограничитель !О удерживает подъемную секцию 4 возле воздухоподводящего стояка 1. В нужном положении подъемная секция 4 устанавливается для производства ремонта, находясь на близком расстоянии от мостика 3.

При опускании подъемной секции 4 s рабочее положение она сначала перемещается вертикально вниз, фиксируется пальцем 8 в гнезде 7 фиксатора. 6, затем поворачивается в вертикальной

f1 1

Составитель Л. Суханова

Техред М.Дидык

Редактор И. Сегляник

Корректор Л. Пилипенко

Заказ 5510/24

Тираж S54

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

14338 плоскости до горизонтального положения. Стык между раструбом ll воздухоподводящего стояка l и подъемной секции 4 закрывается посредством уплотнения 12.

Предложенное устройство позволяет при ремонте секции размещать ее вблизи мостика в удобном для обслуживания положении на необходимой высоте, что, в свою очередь, создает возможность использования крупногабаритных в направлении ширины аэротенка секций, и таким образом расширить зону аэрации, повышает удобство и безопасность при обслуживании подьемных секций пневмоаэратора.

Формула изобретения

Устройство для аэрации жидкости, содержащее подъемную секцию пневмо96

4 аэраторов и воздухоподводящий стояк, сообщенные через соединения, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства обслуживания, снижения эксплуатационных затрат и упрощения конструкции, соединение секции со стояком .выполнено разъемным, например в виде раструба и ограничителя на концах соответственно стояка и секции пневмоаэраторов и устройство снабжено фиксатором с гнездом и взаимодействующим с последним пальцем, жестко соединенным закрепленными на стояке и подъемной секции для обеспечения ее поворота в вертикальной плоскости и вертикального перемещения, при этом фиксатор расположен выше соединения стояка и секции.
