Ключ для свинчивания и развинчивания труб

Ключ для свинчивания и развинчивания труб

Иллюстрации

Показать все

Реферат



Изобретение относится к бурению сквалшн и позволяет повысить надежIность работы. Ключ включает редуктор (Р), соединенный с быстроходным валом Р привод, механизм фиксации в виде установленного на корпусе 8 Р подпружиненного штифта 7 и тормоз 4. Последний установлен на быстроходном валу Р и кинематически связан со штифтом 7 посредством рычага 9, установленного на оси поворота 10, и тяги 11, соединенной с рычагом 12 рукоятки 13 тормоза 4. Между штифтом 7 и рычагом 9 установлена пружина 15. Роторная шестерня 5 Р имеет отверстие 6. При перемещении рукоятки 13 тормоза 4 через тягу 11 и рычаг 9 штифт 7 доводится до соприкосновения с шестерней 5, Под действием пружины 15 штифт 7 входит в отверстие 6 шестерни 5 и останавливает ее при совмещенных прорезях шестерни 5 и / корпуса 8 Р. 3 ил. 7

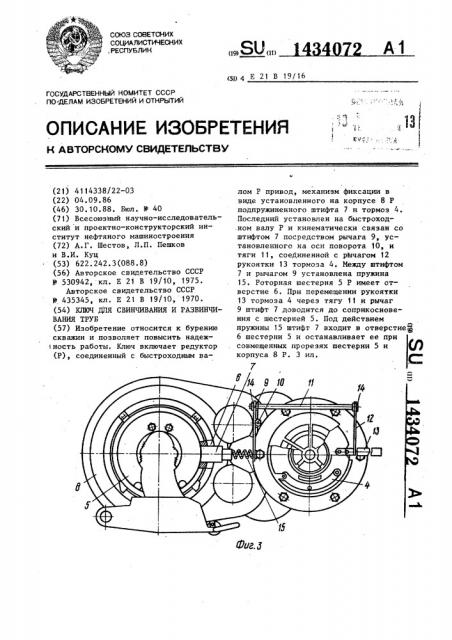

СОЮЗ СОЭЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ ,РЕСПУБЛИН (19) SU (и) (д1) 4 Е 21 В 19/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ юг.ю

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4114338/22-03 (22) 04.09.86 (46) 30. 10. 88. Бюл. Ф 40 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения (72) А.Г. Шестов, Л.П. Пешков и В.И. Куц (53) 622.242.3{088.8) (56) Авторское свидетельство СССР

У 530942, кл. Е 21 В 19/10, 1975.

Авторское свидетельство СССР

9 435345, кл. Е 21 В 19/10, 1970. (54) КЛЮЧ ДЛЯ СВИНЧИВАНИЯ И РАЗВИНЧИВАНИЯ ТРУБ (57) Изобретение относится к бурению скважин и позволяет повысить надеж1 ность работы. Ключ включает редуктор (Р), соединенный с быстроходным валом Р привод, механизм фиксации в виде установленного на корпусе 8 P подпружиненного штифта 7 и тормоз 4.

Последний установлен на быстроход.ном валу Р и кинематически связан со штифтом 7 посредством рычага 9, установленного на оси поворота 10, и тяги 11, соединенной с рычагом 12 рукоятки 13 тормоза 4. Между штифтом

7 и рычагом 9 установлена пружина

15. Роторная шестерня 5 P имеет отверстие 6. При перемещении рукоятки

13 тормоза 4 через тягу 11 и рычаг

9 штифт 7 доводится до соприкосновения с шестерней 5. Под действием пружины 15 штифт 7 входит в отверстием

6 шестерни 5 и останавливает ее при совмещенных прорезях шестерни 5 и корпуса 8 P. 3 ил, С"

1434072

Изобретение относится к бурению скважин, а именно к устройствам для свинчивания и развинчивания труб.

Цель изобретения — повышение надежности работы ключа.

На фиг. 1 изображен ключ, общий вид, на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид сверху, с кнНематической связью тормоза и меха изма фиксации.

Ключ содержит редуктор 1 и спайер 2 {оба с боковыми прорезями для вода и вывода труб), а также элекродвигатель привода 3. На быстроодном валу редуктора установлен ормоэ 4 (s данном исполнении колоочный, ручной, но может быть любого ругого типа) .

Роторная шестерня 5 имеет отвер- 20 тие 6, в которое входит механизм иксации в виде подпружиненного тифта 7 при совмещении прорезей роорной шестерни 5 и корпуса 8 редукора 1. Штифт 7 кинематически связан тормозом 4 посредством движущего

ычага 9, установленного на оси 10 оворота, и тяги 11, соединенной с

ычагом 12 рукоятки 13 тормоза.

3р

В соединениях тяги 11, рычагов 9 м 12 имеются шарниры 14. Между штифтом 7 и рычагом 9 размещена пружина 15.

Ключ работает следующим образом.

По завершении процесса свинчивания или развинчивания электродвигатель реверсируется. При этом захватный орган, вмонтированный в роторную шестерню 5, освобождает трубу.

Двигатель отключается. Одновременно приводится в действие ручной тормоз

4. При перемещении рукоятки 13 тормоза 4 через тягу 11 и двуплечий рычаг 9 штифт 7 доводится до соприкосновения с роторной шестерней 5. Далее под действием пружины 15 штифт 7 входит в отверстие 6 роторной шестерни 5 и останавливает ее при сонмещенных прорезях роторной шестерни 5 и корпуса 8.

Формула н з о б р е т е н и я

Ключ для свинчивания и развинчивания труб, включающий редуктор с роторной шестерней, привод, соединенный с быстроходным валом редуктора, и механизм фиксации в виде установленного на корпусе редуктора подпружиненного штифта, о т л и ч а юшийся тем, что, с целью повышения надежности работы ключа, он снабжен тормозом, установленным на быстроходном валу редуктора и кинема-. тически связанным посредством тяг и рычагов с подпружиненным штифтом механизма фиксации.
