Устройство для измерения суммарного расхода жидкостей и газов

Устройство для измерения суммарного расхода жидкостей и газов

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению , к устройствам для измерения расхода жидкостей и газов. Целью изобретения является повышение точности измерения расхода. Импульсы от датчика 1 объемного расхода в формирователе 2 синхронизируются импульсами опорного генератора 8, преобразз тотся в короткие импульсы и подсчитываются в измерителе 3 периода, на выходе которого образуется результат измерения в виде числа, равного N g fg-Tg, Тде fjj - частота опорного генератора; Т период входного сигнала . Счетчик 5 периода непрерьшно подсчитывает импульсы, поступающие на его вход через ключ 11 либо с генератора 8, либо с умножителя 9, количество которых сравнивается с N. результат сравнения управляет работой триггеров 10 и 14. Стробирование блоков 4 и 6 сравнения кодов инверсными импульсами генератора 8 производится для исключения влияния процесса переноса 1 в счетчике 5 на их работу. 1 ил. ВУ S (Л

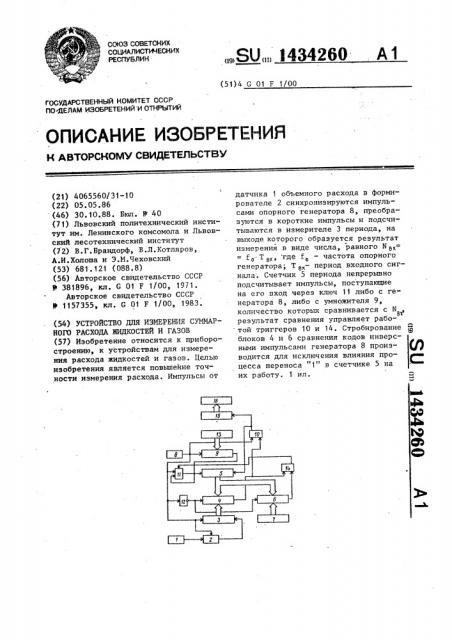

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 С 01 F 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVlV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПОДБЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 4065560/31-10 (22) 05.05.86 (46) 30. 10. 88. Бюл. НФ 40 (71) Львовский политехнический институт им. Ленинского комсомола и Львовский лесотехнический институт (72) В.Г.Брандорф, В.Л.Котляров, А.И.Холоша и Э.M.×åõoâñêèé (53) 681. 121 (088.8) (56) Авторское свидетельство СССР

1 381896, кл. 6 01 F 1/00, 19?1.

Авторское свидетельство СССР

В 1157355, кл. G 01 Р 1/00, 1983. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СУММАРНОГО РАСХОДА ЖИДКОСТЕЙ И ГАЗОВ (57) Изобретение относится к приборостроению, к устройствам для измерения расхода жидкостей и газов. Целью изобретения является повышение точности измерения расхода. Импульсы от

„„SU„„3434260 A 1 датчика 1 объемного расхода в формирователе 2 синхронизируются импульсами опорного генератора 8, преобразуются в короткие импульсы и подсчитываются в измерителе 3 периода, на выходе которого образуется результат измерения в виде числа, равного N ><=

= Е„" Т, где 2 — частота опорного генератора; Т „- период входного сигнала. Счетчик 5 периода непрерывно подсчитывает импульсы, поступающие на его вход через ключ 11 либо с генератора 8, либо с умножителя 9, количество которых сравнивается с N результат сравнения управляет работой триггеров 10 и 14. Стробирование блоков 4 и 6 сравнения кодов инверсными импульсами генератора 8 производится для исключения влияния процесса переноса "1" в счетчике 5 на их работу. 1 ил.

1434260 (1) 35 оТвх где f — частота опорного генератора, Т „ — период входного сигнала.

Счетчик периода 5 непрерывно подсчитывает импульсы, поступающие на его вход через ключ 11 либо с выхода опорного генератора 8, либо с выхода умножителя 9 частоты. При равенстве кода в счетчике периода 5 и кода в измерителе периода 3 (или когда код в счетчике 5 больше кода в измерите45 ле периода 3) включается первый блок

4 сравнения кодов и сигналом с его выхода триггеры 14 и 10 устанавливаются в "0" и "1" соответственно. Сигнал с выхода триггера 10 устанавливает в "О" счетчик 5, а сигнал с выхода триггера 14 подключает к счетному входу счетчика 5 выход генератора

8. Через полпериода сигналом генератора 8 триггер 10 устанавливается в нулевое положение и счетчик периода

5 подсчитывает импульсы генератора 8.

Когда число в счетчике периода 5

И s о бр е те ние о тно сит с я к приб ор остроению, в частности к устройствам для измерения расхода жидкостей и газов.

Цель изобретения — повышение точности измерения.

На чертеже представлена блок-схема устройства.

Устройство содержит датчик 1 объемного расхода, формирователь 2, измеритель 3 периода, первый блок 4 сравнения кодов, счетчик 5, периода, второй блок 6 сравнения кодов, блок

7 набора кода, опорный генератор 8, умножитель 9 частоты, первый триггер

10, ключ 11, инвертор 12, блок 13 набора коэффициента умножения, второй триггер 14, счетчик 15 и регистратор 16. 20

Устройство для измерения суммарного расхода работает следующим образом °

Входные импульсы от датчика 1 объемного расхода поступают на вход фор- 25 мирователя 2, где они синхронизируются импульсами опорного генератора 8 и преобразуются по длительности в ко. роткие импульсы t„ = 1/2 Т, где Т период сигнала опорного генератора 8. 30

С выхода формирователя 2 импульсы поступают на вход измерителя 3 периода, на выходе которого образуется результат измерения в виде числа становится равным числу, набранному в блоке 7, триггер 14 сигналом с выхода второго блока сравнения кодов 6 устанавливается в "1" и на вход счетчика 5 поступают импульсы с частотой

f Ê, где К вЂ” коэффициент, меньший единицы и устанавливающийся с помощью ручного набора в блоке 13.

Когда число в счетчике 5 снова становится больше числа в измерителе

3, срабатывает блок 4 сравнения, на выходе триггера 14 появляется "0", а на выходе триггера 10 — "1". Очередной импульс поступает в счетчик

15, после чего регистрируется регистратором 16. Сброс счетчика 15 осуществляется по командам оператора (цепи сброса не показаны), Если во время подсчета импульсов в счетчике 5 изменяется число в измерителе 3 в большую сторону, то счетчик 5 подсчитывает импульсы до этого нового большего числа. Если во время подсчета импульсов в счетчике 5 число в измерителе 3 уменьшается настолько, что становится меньше числа, уже накопленного в счетчике 5, то срабатывает блок 4 сравнения кодов, в результате на выходе триггера 14 имеется "0", а на выходе триггера 10 — "1". Стробирование блоков сравнения инверсными импульсами генератора 8 производится для исключения .влияния процесса переноса "1" в счетчике 5 на их работу.

Выходной период следования импульсов с выхода триггера 10 определяется по формуле: л ин + ьх 1 мин к к к

О о где N число, набираемое в устройстве набора кода, равное числу импульсов, попадающих в измеритель периода 3 при минимальном периоде сигнала на входе.

Учитывая (1) и то, что Nw»= foТ„,„„

/ получают

Т,„- Т„„„

Твоих = Тмин + (3) Таким образом, зависимость среднего выходного периода устройства от входного представляет собой линейно возрастающую функцию, что согласуется с характеристиками реальных расходомеров в диапазоне 20-100Х максимального расхода. Выбором соответст1434260 вующих Т и К для конкретного расходомера можно повысить точность измерения расхода sa счет коррекции зависимости числа импульсов на единицу расхода от производительности.

Формула изобретения

Составитель Н. Бурбело

Редактор Л.Пчолинская Техред М.Лидык Корректор О.Кравцова

Заказ 5544/42 Тираж 717 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 .

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Устройство для измерения суммарного расхода жидкостей и газов, содержащее датчик объемного расхода, подключенный через формирователь к измерителю периода, опорный генератор, выход которого подключен к счетному входу измерителя периода и второму входу формирователя, первый триггер и счетчик, выход которого подключен к регистратору, о т л и— ч а ю щ е е с я тем, что, с целью повь»шения точности измерения в него дополнительно введены первый и второй блоки сравнения кодов, блок набора кода, ключ, инвертор, счетчик периода, второй триггер, умножитель частоты и блок набора коэффициента умножения, причем первые входы первого и второго блоков сравнения кодов подключены к выходам измерителя периода и блока набора кода, а их вторые входы подключены к выходу

5 счетчика периода выход первого блоУ ка сравнения кодов подключен к входу установки в "1" первого триггера и входу установки в "0" второго триггера, вход установки в "1" которого подключен к выходу второго блока сравнения кодов, выход опорного генератора дополнительно подключен к первому входу умножителя частоты, второй вход которого подключен к блоку набора коэффициента умножения, входу установки в "0" первого триггера, первому информационному входу ключа и через инвертор к стробирующим входам первого и второго блоков сравнения кодов, выход умножителя частоты подключен к второму информационному входу ключа, управляющий вход которого подключен к выходу второго триггера, а выход — к счетному

2 входу счетчика периода, при этом выход первого триггера подключен к управляющему входу счетчика периода и входу счетчика.
