Реферат



Изобретение относится к области фотометрии и может быть использовано в опти ко-электронных приборах. Цель изобретения - упрощение устройства и повышение термостабильности постоянной времени фоторезистивных приемников и их чувствительности за счет использования цепи усреднения электрических сигналов и усилителя, обейпечивающих компенсационное воздействие на фоторезистивный приемник излучения при изменениях температуры среды. Упрощение устройства и увеличение его термостабильности достигается за счет того, что в качестве задатчика компенсационного воздействия используется сам фоторезистор, параметры , которого термокомпенсируются. 1 ил. S

СОЮЗ СОВЕТСНИХ

СО1.(ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

5 А1 (19) (111 (11 4 G 01 J 1/44

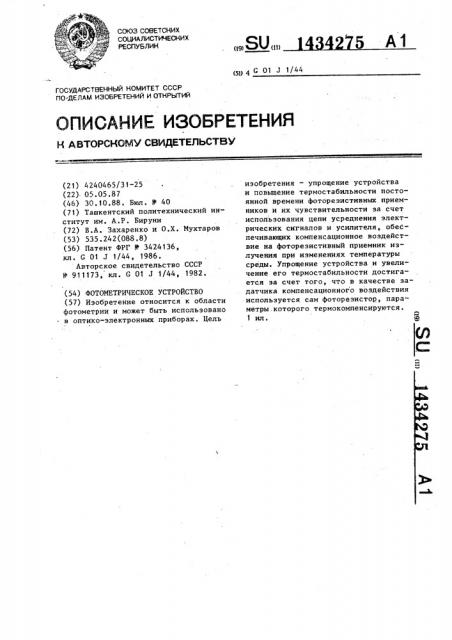

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H ABTOPCKOMV СВИДЕТЕЛЬСТВУ (21) 4240465/31-25 (22) 05.05.87 (46) 30. 10.88 . Бюл . У 40 (71) Ташкентский политехнический институт им. А.P. Бируни (72) В.А. Захаренко и О.Х. Мухтаров (53) 535.242(088.8) (56) Патент ФРГ У 3424136, кл. G 01 3 1/44, 1986.

Авторское свидетельство СССР

У 911173, кл. С 01 J 1/44, 1982. (54) ФОТОМЕТРИЧЕСКОЕ УСТРОЙСТВО (57) Изобретение относится к области фотометрии и может быть использовано в оптико-электронных приборах. Цель изобретения — упрощение устройства и повышение термостабильности постоянной времени фоторезистивных приемников и их чувствительности за счет использования цепи усреднения электрических сигналов и усилителя, обеспечивающих компенсационное воздействие на фоторезистивный приемник излучения при изменениях температуры среды. Упрощение устройства и увеличение его термостабильности достигается за счет того, что в качестве эадатчика компенсационного воздействия используется сам фоторезистор, пара- метры. которого термокомпенсируются.

1 ил.

1434275 резистор 6 производится воздействие на неинвертирующий вход усилителя 3, что удерживает его выходной сигнал вблизи исходного значения.

Формула и з о б р е т е н и я

7um

ыхоФ

Составитель А. Ястребов

Техред Л.Сердюкова Корректор С.Шекиар

Редактор Л. Пчолинская

Заказ 5546/43 Тираж 499 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к фотометрии и может быть использовано в оптико-электронных приборах с фоторезисI торными измерительными преобразовате5 ля ми °

Цель изобретения — упрощение конструкции и повышение термостабильности чувствительности и постоянной

; времени устройства. 10

На чертеже представлена функциональная схема устройства.

Устройство содержит фоторезистор

1, облучаемый переменным лучистым потоком 2, усилитель 3, цепь 4 усред- 15

" нения, управляемый источник 5 тока и резистор 6.

Фотометрическое устройство работает следующим образом.

При облучении фоторезистора 1 мо- 20 дулированным потоком 2 с выхода усилителя 3 снимается переменное напряжение, пропорциональное интенсивно, сти лучевого потока, на выходе ус редняющей цепи 4 напряжение отсутст- 25 вует, так как средйее значение периодического переменного напряжения за период равно нулю. При изменении проводимости фоторезистора 1 под действием температуры окружающей среды на выходе усилителя 3 появляется постоянная составляющая напряжения, которая через усредняющую цепь 4 воздействует на источник 5 тока, а последний изменяет ток через фоторезистор

1 так, что его чувствительность остается постоянной, одновременно через

Таким образом, в устройстве упрощена конструкция за счет исключения компенсационного канала, содержащего дополнительный фоторезистор, и повышена термостабильность, так как датчиком температуры, формирующим сигнал компенсационного воздействия, является сам фоторезистор, что делает компенсационное воздействие идентичным температурной погрешности.

Фотометрическое устройство, содержащее соединенные последовательно и подключенные к источнику напряжения управляемый источник тока и фоторезистор, а также усилитель и резистор, отличающееся тем, что, с целью упрощения конструкции и повышения термостабильности, чувствительности и постоянной времени устройства, в него введена цепь усреднения электрического сигнала, второй вывод фоторезистора подключен к инвертирующему входу усилителя, выход которого соединен с входом цепи усреднения, к выходу которой подключен вход управляемого источника тока, между выходом которого и неинвертирующим входом усилителя включен резистор.
