Устройство для отбора проб

Устройство для отбора проб

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для отбора проб сыпучих и вязких материалов и может быть использовано в системе хлебозаготовок,строительной индустрии и геологии. Цель изобретения - повышение достоверности отбираемой пробы в придонном слое путем снижения нарушений ее структуры у дна емкости. Устройство содержит корпус 1, снабженный фикЬатором 2 и прижимной крышкой 3, которая выполнена из упругого материала и жестко закреплена на корпусе 1 под углом 4-18 к его продольной оси, а профиль ее выполнен с переменной жесткостью , возрастающей от свободного конца к закрепленному. На корпусе 1 установлена откидная крышка 4. Применение изобретения позволяет получать более достоверные пробы из придонного слоя исследуемого материала . 3 ил. 1C

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

° РЕСПУБЛИК (19) (Н) А1 (5и 4 С 01 И 1/04 с f

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4209562/24-26 (22) 16.03.87 (46) 30 ° 10. 88. Бюл. Р 40 (71) Одесский филиал Всесоюзного института по проектированию организаций энергетического строительства

"Оргэнергострой" (72) Ю.Н.Дубинчук, В.Г.Морозов и П.П.Иванов (53) 543.053 (088.8) (56) Авторское свидетельство СССР

Р 117514, кл. G 01 N 1/10, 1958.

Мясникова А.В. и Раль Ю.С. Практикум по товароведению зерна и продуктов его переработки. M. Колос, 1984, с. 10. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ (57) Изобретение относится к устройствам для отбора проб сыпучих и вязких материалов и может быть использовано в системе хлебозаготовок, строительной индустрии и геологии. Цель изобретения — повьнпение достоверности отбираемой пробы в придонном слое путем снижения нарушений ее структуры у дна емкости. Устройство содержит корпус 1, снабженный фиксатором 2 и прижимной крьппкой 3, которая выполнена из упругого материала и жестко закреплена на корпусе 1 под углом

4-18 к его продольной оси, а профиль ее выполнен с переменной жесткостью, возрастающей от свободного конца к закрепленному. На корпусе 1 установлена откидная крышка 4. При- щ менение изобретения позволяет получать более достоверные пробы из придонного слоя исследуемого материа- ( ла. 3 ил.

1434310

1

Изобретение относится к устройствам для отбора проб сыпучих и вяэких материалов и может быть использовано в системе хлебозаготовок,стро- с ительной индустрии и геологии.

Цель изобретения - повышение достоверности отбираемой пробы в придонном слое путем снижения нарушений ее структуры у дна емкости. 1О

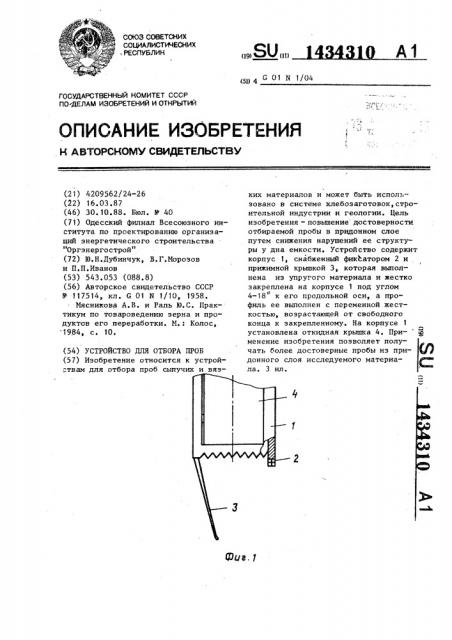

На фиг.1 изображено устройство для отбора проб, общий вид; на фи .2— то же, в момент начала отсечения пробы; на фиг.3 — то же, в момент окончания отбора пробы. t5

Устройство для отбора проб содержит корпус 1, снабженный фиксатором

2 и прижимной крышкой 3.-На корпусе

1 установлена откидная крышка 4. Прижимная крышка 3 выполнена из упруго- 2О го материала и жестко закреплена на о корпусе 1 под углом 4-18 к его продольной о6и, а ее профиль выполнен с переменной жесткостью, возрастающей от свободного конца к закреплен-! ному.

Увеличение значений угла наклона прижимной крышки 3 к продольной оси ! корпуса 1 более 18 нерациональна,„ так как приводи-. к усиле.нию перемешивания отбираемого материала и зчачительному перекрытию входного отверстия корпуса.

Устройство работает следующим образом. ,35

Корпус 1 устанавливают вертикально и погружают в исследуемый материал, который при этом поступает внутрь корпуса 1. Закрытию прижимной крышки 3 под действием изгибаощего момента, вызванного сопротив-лением среды, препятствует достаточная жесткость ее профиля в продольном сечении. При достижении устройством дна емкости или слоя материала значительно большей плотности вследствие упора прижимной крышки 3 в это препятствие она изгибается. Дальнейшее погружение устройства приводит к изгибу последующих участков прижимной крышки 3 и перемещению ее отогнутой части по дну. В тот момент, когда вся прижимная крышка 3 займет горизонтальное положение, ее свободный конец достигает фиксатора 2 и происходит полное отсечение пробы. При подъеме устройства прижимная крышка

3 за. счет взаимодействия с фи;:..-.àòîром 2 остается в горизонтальном псложении. Исследование пробы осуществляется в проеме откидной крышки 4.

Использование предлагаемого устройства обеспечивает получение более достоверных проб за "=.ет исключения погрешностей, вносимых наличием "мертвой эоны, т.е. объема материала в н придонном слое, откуда проба не отбирается.

Формула изобретения

Устройство для отбора проб, включающее корпус и прижимную крышку,, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности отбираемой пробы в придонном слое путем снижения нарушений ее структуры у дна емкости, корпус в нижней части снабжен фиксирующим элементом, крышка жестко закреплена на корпусе под уг-. о лом 4-18 к его продольной оси, выполнена из упругого материала, а профиль ее выполнен с переменной жесткостью, возрастающей от свободного к закрепленному концу, причем фиксирующий элемент установлен со стороны противоположной креплению прижимной крышки.
