Хв 143448

Класс 21с, 20

21с., 23о

21с, 23вт

21с, 23os

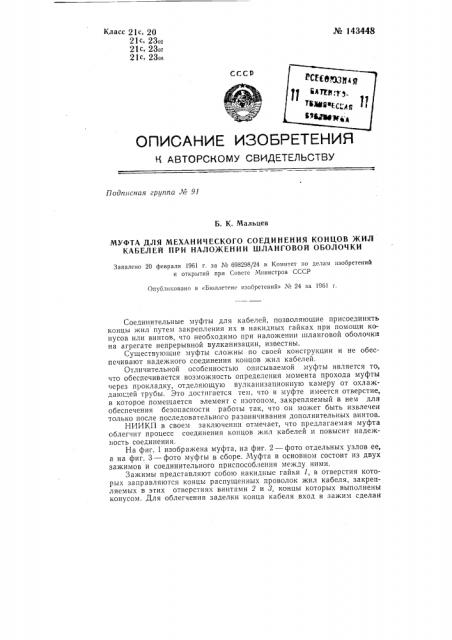

СССР

GPMCAHVIE H3O5PETEHI4FI

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

Подписная группа Л" 91

Б. К. Мальцев

МУФТА ДЛЯ МЕХАНИЧЕСКОГО СОЕДИНЕНИЯ КОНЦОВ ЖИЛ

КАБЕЛЕЙ ПРИ НАЛОЖЕНИИ ШЛАНГОВОЙ ОБОЛОЧКИ

Заявлено 20 февраля 1961 г. за М 698298/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетеwi. изобретений» М 24 за 1961 г.

Соединительные муфты для кабелей, позволяющие присоединять концы жил путем закрепления их в накидных гайках при помощи конусов или винтов, что необходимо при наложении шланговой оболочки на агрегате непрерывной вулканизации, известны.

Существующие муфты сложны по своей конструкции и не обеспечивают надежного соединения концов жил кабелей.

Отличительной особенностью описываемой муфты является то, что обеспечивается возможность определения момента прохода муфты через прокладку, отделяющую вулканизационную камеру от охлаждающей трубы. Это достигается тем, что в муфте имеется отверстие, в которое помещается элемент с изотопом, закрепляемый в нем для обеспечения безопасности работы так, что он может быть извлечен только после последовательного развинчивания дополнительных винтов.

НИИКП в своем заключении отмечает, что предлагаемая муфта облегчит процесс соединения концов жил кабелей и повысит надежность соединения.

На фиг. 1 изображена муфта, на фиг, 2 — фото отдельных узлов ее, а на фиг. 3 — фото муфты в сборе. Муфта в основном состоит из двух зажимов и соединительного приспособления между ними.

Зажимы представляют собою накидные гайки 1, в отверстия которых заправляются концы распущенных проволок жил кабеля, закрепляемых в этих отверстиях винтами 2 и 8, концы которых выполнены конусом. Для облегчения заделки конца кабеля вход в зажим сделан

¹ 143448

3—
