Реферат



№ 148478

Класс 21@, 131т

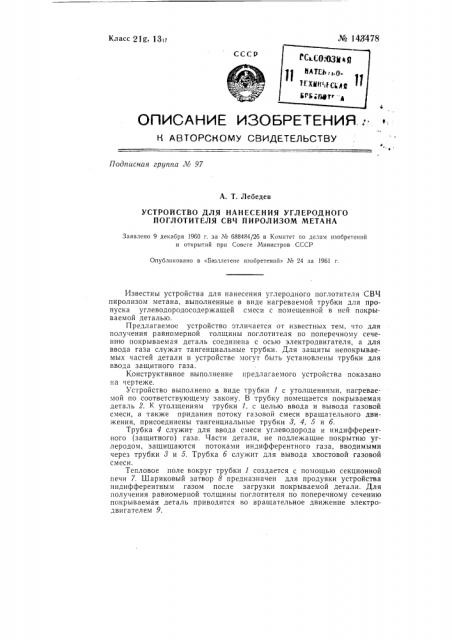

СССР ()ДИ(,АНИЕ ИЗОБРЕТЕНИЯ ."

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лги 97

А. T. Лебедев

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ УГЛЕРОДНОГО

ПОГЛОТИТЕЛЯ СВЧ ПИРОЛИЗОМ МЕТАНА

Заявлено 9 декабря 1960 г. за № 688484/26 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1961 г.

Известны устройства для нанесения углеродного поглотителя СВЧ пиролизом метана, выполненные в виде нагреваемой трубки для пропуска углеводородосодержащей смеси с помещенной в ней покрываемой деталью.

Предлагаемое устройство отличается от известных тем, что для получения равномерной толщины поглотителя по поперечному сечению покрываемая деталь соединена с осью электродвигателя, а для ввода газа служат тангенциальные трубки. Для защиты непокрываемых частей детали в устройстве могут быть установлены трубки для ввода защитного газа.

Конструктивное выполнение предлагаемого устройства показано на чертеже.

Устройство выполнено в виде трубки 1 с утолщениями, нагреваемой по соответствующему закону. В трубку помещается покрываемая деталь 2. K утолщениям трубки 1, с целью ввода и вывода газовой смеси, а также придания потоку газовой смеси вращательного движения, присоединены тангенциальные трубки 8, 4, 5 и б.

Трубка 4 служит для ввода смеси углеводорода и индифферентного (защитного) газа. Части детали, не подлежащие покрытию углеродом, защищаются потоками индифферентного газа, вводимыми через трубки 8 и 5. Трубка 6 служит для вывода хвостовой газовой смеси.

Тепловое поле вокруг трубки 1 создается с помощью секционной печи 7. Шариковый затвор 8 предназначен для продувки устройства индифферентным газом после загрузки покрываемой детали. Для получения равномерной толщины поглотителя по поперечному сечению покрываемая деталь приводится во вращательное движение электродвигателем 9.
