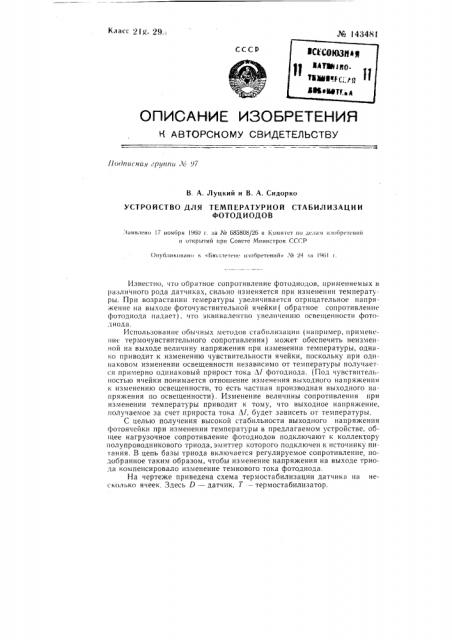

К»асс 21 29,и № !4348! ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1)о<)писная < .руэгг!и „ т" 71

В. А. Луцкий и В. А. Сидорко

УСТРОЙСТВО ДЛЯ ТЕМПЕРАТУРНОЙ СТАБИЛИЗАЦИИ

ФОТОД ИОДОВ заявлено !7 ноября !960 г. за ¹ 685808/26 в Комитет ио лелаги изобре гений и открытий ири Совете Министров СССР

Оиубликовано в а !Чб! г.

Известно, что обратное сопротивление фотодиодов, применяемых в различного рода датчиках, сильно изменяется при изменении температуры. При возрастании темературы увеличивается отрицательное напряжение на выходе фоточувствительной ячейки(обратное сопротивление фотодиода падает), что эквивалентно увеличению освещенности фотодиода.

Использование обычных методов стабилизации (например, примененис- термочувствительного сопротивления) может обеспечить неизменной на выходе величину напряжения при изменении температуры, однако приводит к изменению чувствительности ячейки, поскольку при одинаковом изменении освещенности независимо от температуры получается примерно одинаковый прирост тока Х! фотодиода. (Под чувствительностью ячейки понимается отношение изменения выходного напряжения к изменению освещенности, то есть частная производная выходного напряжения по освещенности). Изменение величины сопротивления при изменении температуры приводит к тому, что выходное напряжение, получаемое за счет прироста тока Л/, будет зависеть от температуры.

С целью получения высокой стабильности выходного напряжения фотоячейки при изменении температуры в предлагаемом устройстве, общее нагрузочное сопротивление фотодиодов подключают к коллектору полупроводникового триода, эмиттер которого подключен к источнику питания, В цепь базы триода включается регулируемое сопротивление, подобранное таким образом, чтобы изменение напряжения на выходе триода компенсировало изменение темнового тока фотодиода.

На чертеже приведена схема термостабилизации датчика на несколько ячеек. Здесь D — датчик, Т вЂ” термостабилизатор.
