Реферат



Класс Д()а )) _#_ )43509

СССО

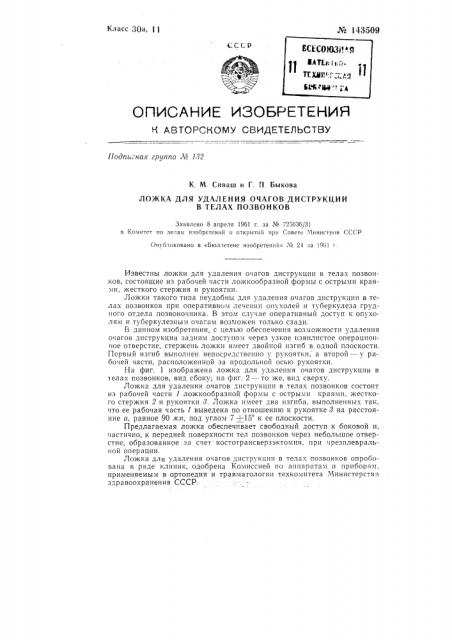

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11одпасная группа Л3 1>2

К. М. Сиваш и Г. )). Быкова

ЛОЖКА ДЛЯ УДАЛЕНИЯ ОЧАГОВ ДИСТРУКЦИИ

В ТЕЛАХ ПОЗВОНКОВ

Заявлено 8 апреля 1961 г. за M 725636/31 в Ко>иитет по делам изобретений и открытий при Совете Министров (СГР

Опубтиковано в «Бюллетене изобретений > ЛЪ 24 <а 1961

Известны ложки для удаления очагов диструкции в телах позвонков, состоящие из рабочей части ложкообразной формы с острыми краями, жесткого стержня и рукоятки.

Ложки такого типа неудобны для удаления очагов днструкцин в телах позвонков при оперативном лечении опухолей и туберкулеза грудного отдела позвоночника. В этом случае оперативный доступ к опухолям и туберкулезным очагам возможен только сзади.

В данном изобретении, с целью обеспечения возможности удаления о1агов диструкции задним доступом через узкое извилистое операционное отверстие, стержень ложки имеет двойной изгиб в одной плоскости.

Первый изгиб выполнен непосредственно у рукоятки, а второй — у рабочей части, расположенной за продольной осью рукоятки.

На фиг. 1 изображена ложка для удаления очагов диструкции в телах позвонков, вид сбоку; на фиг. 2 — то же, вид сверху.

Ложка для удаления очагов диструкции в телах позвонков состоит из рабочей части 1 ложкообразной формы с острыми краями, жесткого стержня 2 и рукоятки 8. Ложка имеет два изгиба, выполненных так, что ее рабочая часть 1 выведена по отношению к рукоятке 8 на расстояние а, равное 90 мя, под углом 7+15 к ее плоскости.

Предлагаемая ложка обеспечивает свободный доступ к боковой и, частично, к передней поверхности тел позвонков через небольшое отверстие, образованное за счет костотрансверзэктомии, при черезплевральной операции.

Ложка для удаления очагов диструкцип в телах позвонков опробована в ряде клиник, одобрена Комиссией по аппаратам и приборам, применяемым в ортопедии и травматологии техкомитета Министерства здравоохранения СССР.

М 143509 рва 2

Составитель Н. Б. Эскин

Редактор А. К. Л1ейкина Техред Т. П. Курилко Корректор П. А. Евдокимов:

Объем 0,18 изд. л

Цена 4 коп

Г1одп к печ 5,11-62 г

Зак. 8 3

Формат бум 70 108т/16

Тираж 410

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б

Типография ЦБТИ Комитета по делам изобретеиий и открытий прп Совете Министров СССР, Москва,;à 14: ф» фч

° 1 сф(lip päìåò, цофетения

Ложка дйя удаления очагонэуц1струкции в телах позвонков, состоящая из рабочей части ложкообразной формы с острыми краями, жесткого стержня и рукоятки, отличающаяся тем, что, с целью обеспечения возможности удаления очагов диструкции задним доступом через узкое извилистое Операционное отверстие, стержень инструмента имеет двойной изгиб в одной плоскости, первый изгиб у рукоятки, второй — у рабочей части, расположенной сзади продольной оси рукоятки.
