.Класс 31а, 1 ссс

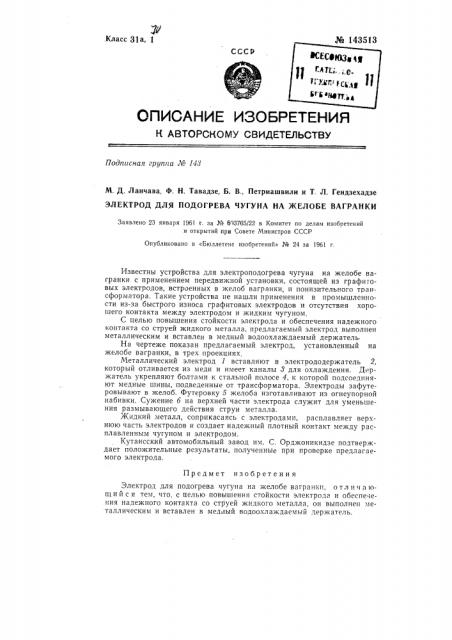

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 143

М. Д. Ланчава, Ф. Н. Тавадзе, Б. В., Петриашвили и T. Л. Гендзехадзе

ЭЛЕКТРОД ДЛЯ ПОДОГРЕВА ЧУГУНА НА ЖЕЛОБЕ ВАГРАНКИ

Заявчено 23 января 1961 г. за № 693765/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1961 г.

Известны устройства для электроподогрева чугуна на желобе вагранки с применением передвижной установки, состоящей из графи .овых электродов, встроенных в желоб вагранки, и понизительного трансформатора. Такие устройства не нашли применения в промышленности из-за быстрого износа графитовых электродов и отсутствия хорошего контакта между электродом и жидким чугуном.

С целью повышения стойкости электрода и обеспечения надежного контакта со струей жидкого металла, предлагаемый электрод выполнен металлическим и вставлен в медный водоохлаждаемый держательНа чертеже показан предлагаемый электрод, установленный на желобе вагранки, в трех проекциях

Металлический электрод 1 вставляют в электрододержатель 2, который отливается из меди и имеет каналы 8 для охлаждения. Держатель укрепляют болтами к стальной полосе 4, к которой подсоединяют медные шины, подведенные от трансформатора. Электроды зафутеровывают в желоб. Футеровку 5 желоба изготавливают из огнеупорной набивки. Сужение б на верхней части электрода служит для уменьшения размывающего действия струи металла.

Жидкий металл, соприкасаясь с электродами, расплавляет верхнюю часть электродов и создает надежный плотный контакт между расплавленным чугуном и электродом.

Кутаисский автомобильный завод им. С. Орджоникидзе подтверждает положительные, результаты, полученные при проверке предлагаемого электрода, Предмет изобретения

Электрод для подогрева чугуна на желобе вагранки, о тл и ч а юшийся тем, что, с целью повышения стойкости электрода и обеспечения надежного контакта со струей жидкого металла, он выполнен металлическим и вставлен в медный водоохлаждаемый держатель.
