Рабочий орган кустореза

Рабочий орган кустореза

Иллюстрации

Показать все

Реферат



Изобретение относится к лесному хозяйству и может быть использовано в машинах для механизации расчистхи площадей от нежелательной древесно-кустарниковой растительности.Цель изобретения - повышение производи-тельности работы кустореза. Рабочий орган кустореза содержит толкатель 1 с кожухом 2 и рычагом 3, шарнирно соединенным с рамой 4. На рычаге закреплен ротор 5 с шарнирно подвешенными ножами 6. Пружины 9 и 10 установлены на кронштейне 11 рамы и связаны шарнирно с рычагом валочного бруса 8. Рабочий орган кустореза позг воляет осуществить при совместной боте фрезы и ротора срез древеснокустарниковой растительности диаметром свьш1е 60 мм и повысить производительность машины в работе. При встрече толкателя со стволами древесно-кустарниковой растительности | толкатель отклоняется при помощи пружин и выводит ротор КЗ рабочей зоны. Балочный брус наклоняет дерево, и фреза срезает его. 1 кл. (Л

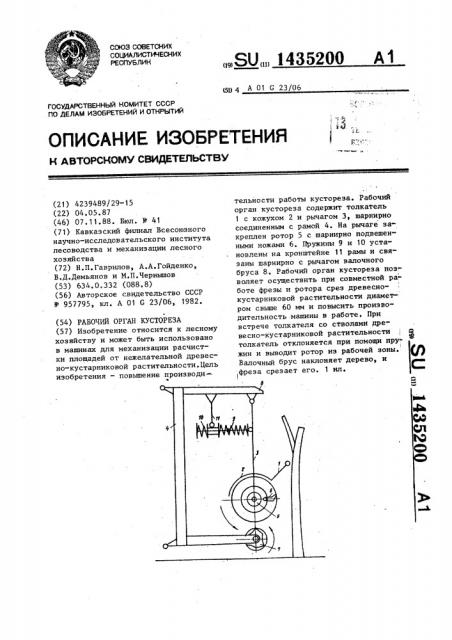

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5g 4 А 01 С 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4239489/29-15 (22) 04.05.87 (46) 07.11.88. Бюл. № 41 (71) Кавказский филиал Всесоюзного научно-исследовательского института лесоводства и механизации лесного хозяйства (72) Н.П.Гаврилов, А.А.Гойденко, В.Д.Демьянов и M.Ï.×åðíûøoâ (53) 634.0.332 (088.8) (56) Авторское свидетельство СССР

¹ 957795, кл. А 01 G 23/06, 1982. (54) РАБОЧИЙ ОРГАН КУСТОРЕЗА (57) Изобретение относится к лесному хозяйству и может быть использовано в машинах для механизации расчистки площадей от нежелательной древесно-кустарниковой растительности. Цель изобретения — повышение производи„„SU„„3435200 А1 тельности работы кустореза. Рабочий орган кустореза содержит толкатель

1 с кожухом 2 и рычагом 3, шарнирно соединенным с рамой 4. На рычаге закреплен ротор 5 с шарнирно подвешенными ножами 6. Пружины 9 и 10 установлены на кронштейне 11 рамы и связаны шарнирно с рычагом валочного бруса 8. Рабочий орган кустореза поз-, воляет осуществить при совместной ра боте фрезы и ротора срез древеснокустарниковой растительности диаметром свыше 60 мм и повысить производительность машины в работе. При встрече толкателя со стволами древесно-кустарниковой растительности

Щ толкатель отклоняется при помощи пружин и выводит ротор из рабочей зоны.

Валочный брус наклоняет дерево, и

1 фреза срезает его. 1 нл.

1435200

Формула изобретения

Составитель Т.Круглова

Редактор 0.10рковецкая Texpea N.ÄHäûê Корректор Л.Патай

Заказ 5576/2 Тираж 661 Подписное

ВНИИПИ Государственнога комитета СССР по делам изобретений и открытий

113035„ Москва, Ж-35„ Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная„ 4

Изобретение oòèîñèòся к лесному хозяйству и может быть использовано в машинах для механизацию расчистки площадей от нежелательной древеснокустарниковой растительности.

Цель изобретения — повышение производительности работы кустореза.

На чертеже изображен рабочий optан кустореза. 1Q

Рабочий орган кустореза содержит голкатель 1 с кожухом 2 и рычагом 3, шарнирно "îåäèíåííûì с рамой ч. На рычаге 3 закреплен ротор 5 с шарнир-но подвешенными ножами &, причем ро- 15 тор 5 не меняет своего положения па .Фф» отношению к толкатело 1. На раме Й установлены цилиндрическая фреза 7 и валочный брус 8. Пружины 9 и 10 установлены на кронштейне 11 рамы ч 2О и связаны шарнирно с рычагом 3.

При движении кустореза толкатель наклоняет стебли мелкого кустарника диаметром до 60 мм, ножи 6 ротора

5 и фреза 7 срезают и измельчают рас- 25 тительную массу. При этом жесткость пружины 9 обеспечивает устойчивое положение толкателя 1 и ротора 5 в заданном рабочем положении. При встрече толкателя 1 со стволами древесно-кус- ЗО тарниковой растительности диаметром выше 60 мм толкатель, преодолевая жесткость пружины„. отклоняется и вь водит из рабочей зоны ротор 5. При этом валочный брус 8 наклоняет дере во в сторону движения устройства, а фреза 7 срезает его. В момент окончания срезания дерева толкатель 1 под действием пружины 9 возвращается в исходное положение автоматически и выталкивает дерево. Под действием толкателя и валочного бруса дерево падает вперед по ходу движения агрегата. Пружина 10 гасит колебания толкателя.

Использование изобретения позволяет осуществить при совместной работе фрезы и ротора срезание древесно-кустарниковой поросли диаметром свыше

60 MN. Кроме того, за счеY автоматической работы толкателя увеличивается производительность работы режущего аппарата.

Рабочий орган кустореза, включающий раму, снабженную ротором, установленную на ней цилиндрическую фрезу с защитным приспособлением и толкатель, отличающийся тем, что, с целью повышения производитель" ности работы кустореза, он снабжен дополнительным толкателем в виде валочного бруса и рычагом, а валочный брус шарнирно соединен с рычагом, закрепленным на роторе, при этом рычаг подпружинен, а цилиндрическая фреза жестко закреплена на раме.
