Передвижная кормушка для животных

Передвижная кормушка для животных

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , в частности к устройствам для кормления животных. Цель изобретения - повышение удобства эксплуатации путем обеспечения компактности при транспортировке и увеличение фронта кормления. Передвижная кормушка для животных содержит лоток 2, закрепленный посредством подставок и шарниров 4 на основании 1 с возможностью поворота вокруг продольной оси. На торцах лотка 2 шарнирно закреплены секции 6, имеющие дополнительные секции с опорами 7. Для приведения кормушки в рабочее состояние разворачивают секции 6 и дополнительные секции и ставят их в одну линию с лотком 2, после чего их поворачивают на 90°. 2 3. п. ф-лы, 8 ил. с (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 511 4 А 01 К 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4249820/30-15 (22) 27.05.87 (46) 07.11.88. Вюл. № 41 (71) Сибирский нау но-исследовательский институт механизации и электрификации сельского хозяйства (72) Н. С. Яковлев, В. А. Стремнин и А. С. Вагин (53) 636.084.72 (088.8) (56) Авторское свидетельство СССР № 1291092, кл. А 01 К 5/00, 1986.

Авторское свидетельство СССР № 1219021, кл. А 01 К 5/00, 1985.

„„SIJ„„1435222 А1 (54) ПЕРЕДВИЖНАЯ КОРМУШКА ДЛЯ

ЖИВОТНЫХ (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для кормления животных. Цель изобретения повышение удобства эксплуатации путем обеспечения компактности при транспортировке и увеличение фронта кормления. Передвижная кормушка для животных содержит лоток 2, закрепленный посредством подставок и шарниров 4 на основании 1 с возможностью поворота вокруг продольной оси.

На торцах лотка 2 шарнирно закреплены секции 6, имеющие дополнительные секции с опорами 7. Для приведения кормушки в рабочее состояние разворачивают секции 6 и дополнительные секции и ставят их в одну линию с лотком 2, после чего их повора- Ж чивают на 90 . 2 з. п. ф-лы, 8 ил.

1435222

Изобретение относится к сельскому хозяйству, в частности к устройствам для кормления животных.

Цель изобретения — повышение удобства эксплуатации путем обеспечения ком1 актности при транспортировке и увеличеие фронта кормления.

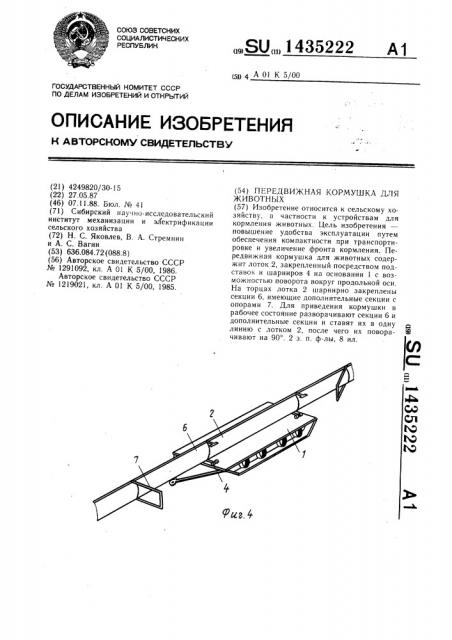

На фиг. 1 изображена передвижная ормушка в транспортном положении, вид боку; на фнг. 2 — то же, вид сверху; на иг. 3 — кормушка в начальный момент ее азвертывания, аксонометрия; на фиг. 4— ормушка прн развернутых секциях, но наодящихся еще на ребре; на фиг. 5 — корушка в рабочем состоянии; на фиг. 6— зел стыковки секций; на фиг. 7 — подтавка последней секции; на фиг. 8 — узел репления лотка с помощью подставки к есткому основанию.

Передвижная кормушка содержит трансортное средство (жесткое передвижное осование) 1 с размещенным на нем лотом 2, прикрепленным с помощью стержевидных подставок 3 и шарниров 4 к есткому основанию 1. К лотку 2 шарнира и 5 крепятся секции 6, которые снабены опорами 7 н формообразующими дугаи 8. Лоток 2 и секции 6 имеют поперечины для придания им жесткости.

Передвижная кормушка эксплуатируется (:ледующнм образом.

В транспортном положении кормушка (представляет собой уложенный на жесткое ередвижное основание 1 (нарты, санки илн ележки) пакет из сложенных лотка 2 и секций 6, уложенных на ребро. Лоток 2 и секции состоят из легкого каркаса, обтянутого резентом или другим гибким материалом.

Для придания лотку 2 и секциям 6 формы корыта они снабжены формообразующими дугами 8, которые соединены совместно с опорами 7 н вместе с ними в транспортном положении укладываются параллельно лотку 2 и секциям 6.

Для приведения кормушки в рабочее состояние необходимо развернуть секции 6 и поставить их в одну линию с лотком 2.

Опоры 7 необходимо поставить перпендикулярно лотку 2 и секциям 6, при этом брезент натягивается на формообразующих дугах 8 и принимает вид корыта, после чего лоток 2 и секции 6 необходимо повернуть

10 на 90 вокруг продольной оси на шарнирах 4, и кормушка готова к приему корма.

)Кесткое передвижное основание 1 (нарты, сани или тележка) служит дополнительной опорой, исключающей опрокидывание кормушки от порыва ветра, толчка животных и

15 других воздействий.

Формула изобретения

1. Передвижная кормушка для животных, 2О содержащая установленный на основании лоток с шарнирно закрепленными на его торцах секциями, выполненными в виде рамок, обтянутых гибким материалом и имеющих опоры, отличающаяся тем, что, с целью повышения удобства эксплуатации путем обеспечения компактности при транспортировке и увеличения фронта кормления, лоток снабжен жестко закрепленными на его боковых сторонах стержневидными подставками, причем подставки одной из боковых сторон лотка шарнирно соединены с основанием.

2. Кормушка пЬ п. 1, отличающаяся тем, что она имеет дополнительные секции, шарнирно закрепленные на свободных торцах основных секций.

3. Кормушка по пп. 1 и 2, отличающаяся тем, что каждая рамка имеет формообразующие дуги, выполненные совместно с опорами секций.

l435222

l435222

P p
