Устройство для пункции и катетеризации

Устройство для пункции и катетеризации

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Для снижения травматичности при введении катетера заданной длины устройство содержит полую иглу 1, наружный цилиндр 2 с измерительной шкалой и внутренний цилиндр 4 со сквозными осевыми каналами . Наружный цилиндр 2 имеет пазы 5, в которых размещен механизм продвижения катетера 6 в виде фиксаторов 7, закрепленных на внутреннем цилиндре 4. Между фиксаторами 7 расположена пружина 8. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 у 4 А 61 В 17/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3813723/28-14 (22) 18.11.84 (46) 07.11.88. Бюл. № 41 (75) А. И. Тетюхин и В. Д. Сарычев (53) 615.472(088.8) (56) Авторское свидетельство СССР № 1174008, кл. А 61 В 17/34.

„„SU„„3435246 А1 (54) УСТРОЛСТВО ДЛЯ ПУНКЦИИ И

КАТЕТЕРИЗАЦИИ (57) Изобретение относится к медицинской технике. Для снижения травматичности при введении катетера заданной длины устройство содержит полую иглу 1, наружный цилиндр 2 с измерительной шкалой и внутренний цилиндр 4 со сквозными осевыми каналами. Наружный цилиндр 2 имеет пазы 5, в которых размещен механизм продвижения катетера 6 в виде фиксаторов 7, закрепленных на внутреннем цилиндре 4. Между фиксаторами 7 расположена пружина 8. 3 ил.

1435246

Формула изобретения

2 B

Составитель 3. Николаева

Редактор А. Козориз Техред И. Верес Корректор Л. Пилипенко

Заказ 553015 Тираж 655 Подписное

ВНИИГ!И (осударственного комитета СССР по делам и"-.îáðåòåíèé и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике, в частности к устройствам для пункции и катетеризации.

Цель изобретения -- снижение травматичности при введении катетера заданной длины.

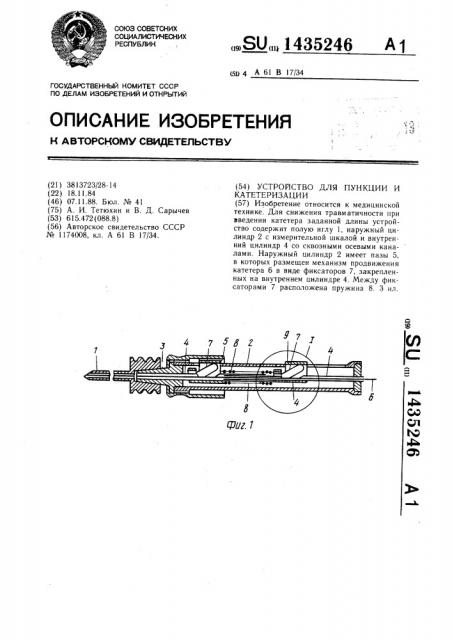

На фиг. 1 изображено устройство для пункции и катетеризации, разрез: на фиг. 2то же, обгций вид; Ila фиг. 3 — узел 1 на фиг. 1.

Устройство для пункции и катетеризации содержит полую иглу 1, наружный цилиндр 10

2 с измерительной шкалой 3 и внутренний цилиндр 4 со сквозными осевыми каналами.

Наружныи цилиндр 2 имеет пазы 5, в которых размещен механизм продвижения катетера 6 в виде фиксаторов 7, закрепленных на внутреннем цилин Ipe 4. Между фиксаторами 7 расположена пружина 8. При растягивании пружины 8 зажима 9 внутренний цилиндр 4 выходит из наружного цилиндра

2, при отпускании замка зажима 9 пружина

8, сокращаясь, вновь вводит внутренний ци- 20 линдр 4 в наружный цилиндр 2. Крепление фиксаторов 7 под острым углом к продольной оси устройства создает условия для одностороннего движения катетера 6. Проти воположное движение катетера 6 невозможно, так как этому препятствуют концы зажимов 9, упираясь в катетер 6.

Устройство работает следующим образом.

11ункцгнншая полая игла 1 с проведенным через ее просвет и цилиндры 2 и 4 ка- 30 тетером 6 вводится в ткани тела в месте пункции, после чего пружина 8 растягивает ся, т.е. телескопические цилиндры вь|водятся один из другого. Ткани тела препятствуют выходу катетера 6 из иглы 1, удерживая пружину 8 в растянутом состоянии. Игла 1 проводится I..lóáæl. и при попадании ее конца в сосуд, пространство или полость, где пре2 пятствия выходу из нее катетера 6 нег, пружина 8 сокращается и выталкивает фиксатором 7 внутреннего цилиндра 4 катетер 6 из иглы 1. Повторными растяжениями пружины 8 по разметке на корпусе устройства катетер 6 проводится в объект пункции на нужное расстояние, после чего игла выводится из тканей и снимается с катетера 6.

Пружину, откалиброванную на О,l кгс, растягивают на разное, в зависимости от объекта пункции, расстояние, например на

4--5 мм при пункции сосудов и 20 мм при пункции эпидура Ihllol.o пространства.

Предлагаемое устройство имеет многоце. левое назна IpIIVIE для специа IbHblx катстеров, например сосу IHcThlx, сердечных, эпидуральных, плевральных и тд., комплектуется набором пункционных игл и троакаров соответствующего назначения и обеспечивает одновременно с пункцией проведеIIII(и катетеризации, сокращая время мани уляции, делая ее более безопасной, исключая смену мандрена или стиле а на катетер во время пункции, и более точной, позволяя дозировать глубину введения катетера.

Устройство для пункции и катетеризации, содержащее полую иглу, наружный цилиндр с измерительной шкалой, внутренний цилиндр и подпружиненный механизм продвижения катетера, отличающееся тем, что, с целью снижения травматичности при введении катетера заданной длины, на наружном цилиндре выполнены пазы, в которых размегцен механизм продвижения катетера в виде фиксаторов, закрепленных на внутреннем цилиндре, при этом пружина расположена между фиксаторами, а цилиндры выполнены со сквозным осевым каналом.
