Реферат



Изобретение относится к теплообменной и пьшегазовентиляционной технике и может быть использовано во всех отраслях пpo взшшeннocти для повьшения степени очистки газов от пыли и газообразных примесей, а так- te для осуществления теплообмена между жидкостями и газами иснижения энергозатрат. Скруббер содержит кольцевые трубы Бентури 7,.под которыми с разрывом установлены распылительные сопла 20, закрепленные на перегородке 19 корпуса 1 так, что нижние концы сопел 20 входят в воздухоприемник 23. Отработанный электролит, переливающийся между зубцами по полкам внутрь сопел 20, распыляется воздухом (газом) и вносится в трубы Вентури 7 и в псевдоожиженный слой насадки 8. Через устройства 18 на слой насадки 17, размещенной в частично заполненных сетчатых мешках 16, подается горячий нейтральный электролит. В процессе распыления и движения элект ролита через сопла 20, трубы Вентури 7 и насадки 8 и 17 происходят процессы тепломассообмена и пылеулавливания . 4 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 В 01 0 47/10

Уроринь растдрра ери за туни

Фиг./

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4156692/23-26 (22) 10,11,86 (46) 07.11.88. Бюл. В 41 (71) Государственный институт по проектированию предприятий цветной металлургии "Кавказгипроцветмет" (72) Н.И.Гельперин, Ф.И.Эрет и Н.В.Ходов (53) 621.928.97 (088.8) (56) Авторское свидетельство СССР

Н 718139, кл. В 01 D 47/10, 1978.

Авторское свидетельство СССР

В 946616, кл. В 01 D 47/10, 1979. (54) СКРУББЕР (57) Изобретение относится к теплообменной и пылегазовентиляционной технике и может быть использовано во всех отраслях промышленности для повышения степени очистки газов от пыпи и газообразных примесей, а также для осуществления теплообмена меж„„SU„„1435274 А1 ду жидкостями и газами и. снижения энергозатрат. Скруббер содержит кольцевые трубы Вентури 7, под которыми с разрывом установлены распыпительные сопла 20, закрепленные на перегородке

19 корпуса 1 так, что нижние концы сопел 20 входят в воздухоприемник 23.

Отработанный электролит, переливающийся между зубцами по полкам внутрь сопел 20, распьцтяется воздухом (газом) и вносится в трубы Вентури 7 и в псевдоожиженный слой насадки 8.

Через устройства 18 на слой насадки 17, размещенной в частично заполненных сетчатых мешках 16, подается горячий нейтральный электролит. В процессе распыпения и движения элект ролита через сопла 20,, трубы Вентури 7 и насадки 8 и 17 происходят процессы твпломассообмена и пылеулав" ливания. 4 ил.! 1435

Изобретение относится к теппообменной и пылегаэовентиляционной технике и может быть использовано во

scex отраслях промьппленности для глубокой очистки газов от пыли и газооб5 разных примесей, а также для осуществления теппомассообмена между .жидкостями и газами. . Цель изобретения — поВышение эф- !0 фективности очистки при сниженная энергоэ атрат.

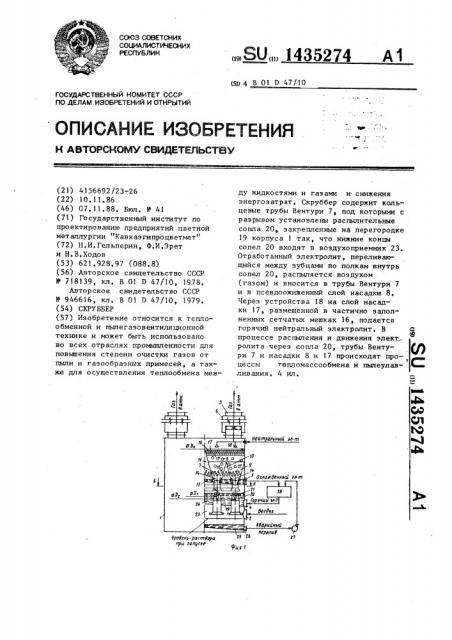

На фиг.1 показано устройство, общий вид; на фиг.2 - вид А на фиг.1; на фиг.З вЂ” конструкция распылительно- 1

ro сопла; на фиг. 4 — разрез Б-Б на фиг.1.

Скруббер содержит корпус 1 с входным 2 и выходными 3 газовыми патрубками, входным 4 и выходным 5 жидкост-20 ными патрубками. На крышке корпуса 1 установлены брызгоуловители 6. Внутри корпуса I коаксиально расположены несколько кольцевых щелевых труб Вентури 7, в которых помещены элемен- 25 ты подвижной насадки 8.

Кольцевые щелевые трубы Вентури

7 образованы за счет размещения внутри основной трубы Вентури 9 полой цилиндроконической вставки 10 и полой 30 кольцевой ципиндроконической вставки

1 1. Стенки диффуэоров труб Вентури 7 снабжены отверстиями 12 для вывода охлажденной смеси электролитов в емкости 13, которые соединены между собой желобами 14.

Над трубами Вентури 7 расположена рама 15, на которой закреплен слой сетчатых мешков 16, частично заполненных подвижной насадкой 17. Над меш- 0 ками 16 расположены устройства 18 для подачи нейтрального электролита.

Под трубами Вентури 7 корпус снабжен перегородкой 19, в которой закреплены Распылительные сопла 20 с пол.45 ками 21 и зубцами 22. Нижний конец сопел 20 входит в воздухоприемник 23, а верхний не доходит до горловин труб Вентури 7. Над перегородкой 19 образована емкость 24 для горячего (отработанного) электролита с патруб ком 4 подачи жидкости.

Над днищем 25 в корпусе 1 установлен патрубок 26, соединенный с зумпфояым насосом 27 для откачки в электролиэные ванны 28 электролита, провалившегося через сопла 20. В случаях применения скруббера для целей . абсорбции и пылеулавливакяя

274 электролизные ванны 28 заменяются отстойником или другим технологическим агрегатом.

Скруббер работает следующим образом, Элементы подвижной насадки 8 загружаются навалом на днище 25. Через устройства 18 заполняются нейтральным электролитом емкости 13 и 24, электролнзные ванны и воздухоприемник

23 до уровня, не доходящего на 100300 мм до низа сопел 20 ° Через патрубок включается подача воздуха (газа), который захватывает элементы подвижной насадки 8 и вносит их через сопла 20 в трубы Вентури 7. Включается эумпфовый насос 27 для откачки избыточного электролита из воздухоприемника 23. Электролит, переливакицийся между зубцами 22 по полкам 21, распыляется и вносится воздухом (газом) в трубы Вентури 7. В процессе распыления и движения в трубах Вентури происходят процессы тепло- и массообмена (и пылеулавлнвания в случае применения скруббера для этой цели) между электролитом и воздухом (газом) интенфицируемые значительной разностью скоростей фаз. В диффузорах труб Вентури 7 газожидкостная смесь проходит через слой взвешенной турбулизированной насадки 8, элементы которой являются третьей ступенью контакта между газом и жидкостью, выполняя одновременно задачу сепарационного слоя. Проходя через слой сетчатых мешков 16 воздух (газ) охлаждает поступающий на них нейтральный электролит. Воздух, насыщенный влагой и нагретый, поступает в брызгоуловители 6 и, освободившись от брызг, выбрасывается в атмосферу через патрубки 3. В качестве брызгоуловителей могут применяться любые известные конструкции.

Смешение нейтрального и отработанных электролитов происходит в слое взвешенной турбулнзированной насадки

8. Высаливающийся на поверхностях насадки 8 и труб Вентури 7 гипс разрушается насадкой 8 и в виде взвеси совместно с охлажденной смесью электролитов через отверстия 12 выводится из труб Вентури в емкости 13.

Из емкостей 13 через желоба 14 и патрубок 5 охлажденная смесь электролитов направляется в электролизные ванны. Отработанный горячий электроВидА

3 14352 лит из электролизных ванн патрубок 4 поступает в емкость 24 и вновь рас" пыляется соплами ? О потоком воздуха.

Таким образом, одновременно с процессом охлаждения скруббер осуществляет транспортирование электролита в контуре электролизные ванны — скруббер — электролизные ванны эа счет энергии воздуха беэ применения склон- 1

1О ных к зарастанию разветвленной сети, насосов и трубопроводной арматуры.

Скруббер может выполняться как круглым (кольцевым), так и прямоугольным (щелевым), 15

Форма полки 21 может быть различной (ппоской, в виде желоба или трубы и др.) в зависимости от свойств жидкости. Для кристаллизующихся жид- 2О костей целесообразна плоская полка, т.е. толщина осадка на ней не исключает ее работоспособность.

Формул а изобретения

Скруббер, включающий корпус, частично заполненный жидкостью, .входной и выходные патрубки, брызгоуловители подвижную насадку, кольцевую трубу

Вентури, кольцевую цилиндроконическую полую вставку, воздухоприемник, патрубок подачи жидкости, о т л и ч аю шийся тем, что, с целью поныщения эффективности очистки при снижении энергозатрат, он снабжен перегородкой, размещенной под трубой

Вентури, и встроенными в нее распылительными соплами, нижний конец которых сообщен с воздухоприемником, а верхний размещен под горловиной трубы Вентури и выполнен овальной формы с зубцами и полками, закрепленными между ними, при этом патрубок подачи жидкости ориентирован на перегородку.
