Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) Ю < В 03 С 5/00

;.р Л. g< ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ (21) 4170121/40-26 (Й) 29.12,86, (46) 07 ° 11.88. Бюл. У 41 (72) В,И,Мозговой и Л.Н,Кальковец (53) 621.928.9 (088.8) (56) Авторское свидетельство СССР

К 691199, кл. В 03 С 5/00, 1979. (54) ЭЛЕКТРИЧЕСКИЙ ОЧИСТИТЕЛЬ ДИЭЛЕКТРИЧЕСКИХ ЖИДКОСТЕЙ (57 ) Изобретение относится к устройствам . очистки диэлектрических жидкостей от механических примесей и предназначено для уменьшения габа-

t ритов и массы очистителя и увеличения его грязеемкости. Электроочиститель состоит из корпуса 1, ограничительных пластин 2, пакета осадительных электродов 3, диэлектрических перегородок 4, патрубков подвода 5 и отвода 6 жидкости. Осадительные электроды 3 выполнены в виде круглых металлических пластин с зигзагообразными прорезями 7, между которыми закреплены зигзагообразные диэлектрические перегородки 4, имеющие в сечении треугольную форму. 2 ил, 1435299

Изобретение относится к устройстам очистки диэлектрических жидкосей от механических примесей, Цель изобретения — уменьшение ra5 фаритов и массы очистителя и увеличеНие его гряэеемкости.

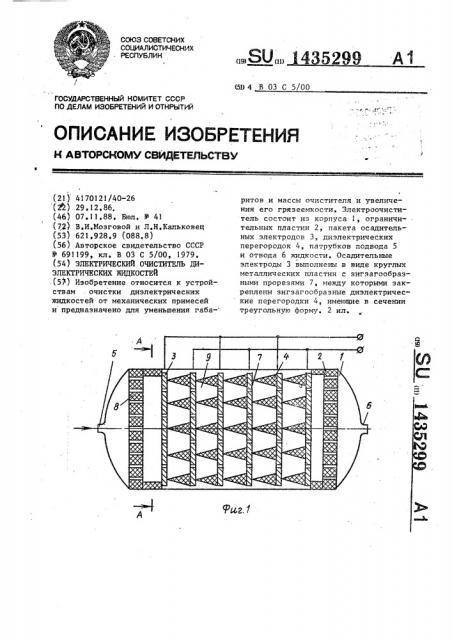

На фиг.1 изображен электроочисти гель, общий вид; на Фиг. 2 — сечение

А-А на фиг,1, 10

Электроочиститель состоит из коруса 1, ограничительных пластин 2, акета осадительных электродов 3, дилектрических перегородок 4, патруб ов 5 и 6 подвода и отвода жидкости.

Осадительные электроды 3 выполнеы в виде круглых металлических пласин с зигзагообразными прорезями 7, ежду которыми закреплены зигзагообазные диэлектрические перегородки 2О имеющие в сечении треугольную фор. Прорези 8 в ограничительньж пласинах служат для прохода жидкости. идкость также проходит в зазоре межу корпусом 1 и пакетом электродов 3, 25

Пакет электродов собирается так, то зигзагообразные прорези 7 обрауют проточные каналы для прохода кости, а пространство между двумя оседнимк электродами 3 и двумя рядом 3О асположекными диэлектрическими переородками 4 образуют ячейку-накопиель 9 загрязнений. Собранный пакет садительных электродов 3 с закреплен ми диэлектрическими перегородками с двух сторон ограничен пластинами

Эти ограничительные пластины 2,вы-. полненные из диэлектрического материала, центрируют пакет осадительных ,электродов в корпусе 1. Осадктельные ,,ýëåêTðoäû 3 подключены к источнику ,высокого напряжения. Чередование знаIKcl потенциала на осадительных элект родах достигается при сборке.

Электроочиститель раб6тает следую- д5 щим образом, . При подключении пакета электродов

3 к источнику высокого напряжения между соседними электродами возника " ет разность потенциалов.

Ячейки-накопители 9 загрязнений создают неоднородность электрического поля в образованных прорезями 7 проточных каналах, обеспечивая под-. зарядку частиц загрязнений, вовлече= ние жидкости в движение поперек основного потока, направленного от патрубка 5 к патрубку 6 вследствие образования так называемого "электрического ветра".

Частицы загрязнений извлекаются из потока s ячейки-накопители 9 и осаждаются на электроды 3. Наличие слоя электроиэоляции на электродах

3 исключает перезарядку осевших частиц. Поскольку загрязнения накапливаются в глухих ответвлениях ячеекнакопителей 9 и не находятся под воздействием основного потока жидкости, то возможность вымывания их практически устраняется.

Производительность электроочистителя, обеспечивающего заданную тонкость очистки жидкости,, зависит от количества.и размеров осадительньж электродов, числа прорезей и величины напряжения, подводимого для питания электродов, от геометрических размеров ячеек-накопителей загрязнений и вязкости жидкости. Очиститель обеспечивает удаление частиц загрязнений из потока, диэлектрическая проницаемость которых выше диэлектрической проницаемости жидкости.

Формула и э о б р е т е к и я

Электрический очиститель диэлектрических жидкостей, включающий корпус и осадителькые электроды, выполненные в виде металлических пластин с прорезями, образующими каналы для прохода жидкости„ и снабженные перегородками из диэлектрического мате риала, причем электроды и перегородки Формируют ячейки-накопители загрязнений, отличающийся тем, что, с целью уменьшения габаритов и массы очистителя и увеличения его грязеемкости прорези в осадительных электродах и диэлектрические перегородки выполнены зигзагообразными, причем диэлектрические перегородки имеют в сечении форму треугольника с вершиной, обращекной против направления потока жидкости.
