Реферат



Изобретение относится к обработке металлов давлением и может быть использовано на станах холодной поперечно-клиновой прокатки. Цель - повышение производительнт ти за счет удаления отходов и прокатанных деталей из зоны загрузки-выгрузки. Прутковую заготовку подают в загрузочное пространство между валками 3,4 и производят формоизменение заготовки. На участке 7 загрузки-выгрузки, выполненном в виде вставок из немагнитного материала, прокатанную деталь выталкивают следующей заготовкой из межвалкового пространства. Направляющие проводки 8 изготавливают также из немагнитного материала. Изготовление вставок и направляющих проводок из немагнитных материалов позволяет устранить налипание заготовок за счет ослабления образующегося при § прокатке магнитного поля. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (5и 4 В 2! Н 1/ t8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4001156/31-27 (22) 06.01.86 (46) 07. 11.88. Бюл. У 41 (71) Днепродзержинский индустриальный институт им. M.È.Àðñåíè÷åâà (72) В.И.Бойко, В.Н.Лысенко и Ю.А.Эйдельман (53) 621.771.016(088.8) (56) Авторское свидетельство СССР

И 535996, кл. В 21 Н 1/18, 03.12.74. (54) УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНО-КЛИНОВОЙ ПРОКАТКИ ФЕРРОИАГНИТНЫХ ИЗДЕЛИЙ (57) Изобретение относится к обработке металлов давлением и может быть использовано на станах холодной попе- речно-клиновой прокатки. Цель — повышение производительнтсти за счет уда„„SU„„1435362 ления отходов и прокатанных деталей из зоны загрузки-выгрузки, Прутковую заготовку подают в загрузочное пространство между валками 3,4 и производят формоизменение заготовки. На участке 7 загрузки-выгрузки, выполненном в виде вставок из немагнитного материала, прокатанную деталь выталкивают следующей заготовкой из межвалкового пространства, Направляющие проводки 8 изготавливают также из немагнитного материала. Изготовление вставок и направляющих проводок из немагнитных материалов позволяет устранить налипание заготовок за счет ослабления образующегося при Я прокатке магнитного поля. 2 ил.

1435362

Изобретение относится к обработке металлов давлением и может быть использовано на станах холодной попе"

:речно-клиновой прокатки с валковым

5 ,и плоским инструментом.

Цель изобретения — повышение про,изводительности за счет удаления от- ! „ходов и прокатанных деталей из эоны загрузки-выгрузки путем исключения fp . прилипания в зоне загрузки-выгрузки.

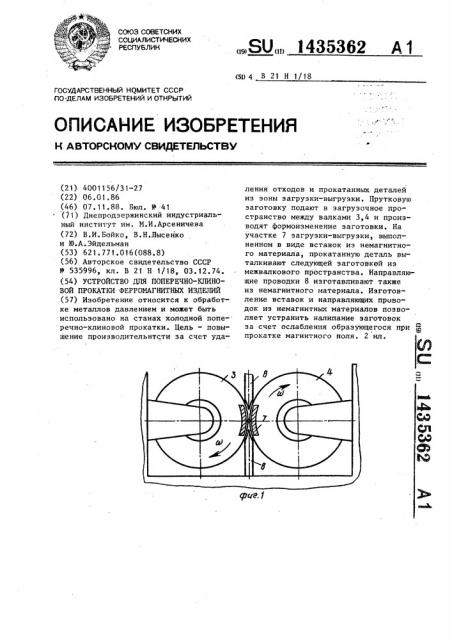

На фиг. 1 показано устройство для поперечно-клиновой прокатки, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство работает следующим образом.

Заготовку в виде прутка l диаметром 1,5 мм с помощью цангового загрузочного устройства 2 подают в загрузочное пространство между валками 3 gp и 4. Инструмент, вращаясь в одном направлении, захватывает заготовку и производит ее деформацию на участке формообразования до придания формы детали 5. На участке калибрования и 25 отрезки происходит чистовая обработка детали, отрезка концевого отхода 6 и отделение детали 5 от заготовки 1.

На участке загрузки-выгрузки, выполненном в виде вставки 7 из немаг- 3р нитного материала, деталь 5 выталкивается заготовкой f из межвалкового пространства, и цикл прокатки повторяется.Прокатанная деталь 5 и концевой отход б в зоне загрузки-выгрузки не примагничиваются и легко отделяют ся от инструмента. Заготовка в зоне, деформации удерживается с помощью верхней и нижней поддерживающих проводок 8, изготовленных иэ немагнитной стали 12Х18Н10Т, а загрузочновыгрузочный участок выполнен в виде медной вставки.

Возможно выполнение инструмента,, рабочая поверхность которого на участке загрузки-выгрузки изготовлена иэ немагнитных вставок. Изготовление вставок и направляющих проводок из не-, магнитных материалов позволяет ослабить образующееся при прокатке магнитное поле и за счет этого устранить прилипание заготовок.

Применение устройства для поперечно-клиновой прокатки ферромагнитных изделий позволит повысить его производительность и коэффициент выхода годного.

Формула и э обре т е н и я

Устройство для поперечно"клиновой прокатки ферромагнитных изделий, содержащее рабочий инструмент и проводки, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности эа счет удаления отходов и прокатаяных деталей из эоны эагрузкивыгрузки, участок загрузки-выгрузки рабочего инструмента выполнен в виде вставок, при этом рабочий инструмент выполнен из ферромагнитных сплавов, а направляющие проводки и вставки рабочего инструмента изготовлены из немагнитного материала.
