Реферат



Изобретение относится к устройствам для изготовления изделий из полимерных материалов методом литья под давлением и применяется для переработки термопластичных полимеров. Цель - расширение технологических возможностей формы. Для этого литьевая форма снабжена взаимодействуюшими па1зуном 4 и клином 5 устаноаленнымк соответственно в подвижной 2 v: неподвижной 1 полуформах. В неподвижной полуформе в зоне обрезки литника смонтирован прижим 6. При этом ползун 4 перемещается в плоскости разъема формы, а отсекатель 3 выполнен в виде подпружиненного стержня и распо/1ожен в зоне перемещения ползуна. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

<511 4 ?? 29 ?? 45>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4158234/27-05 (22) 08.12.86 (46) 07.11.88. Бюл. № 41 (71) Московский автомобильный завод им. И. А. Лихачева (72) А. Н. Якушин (53) 678.057.745 (088.8) (56) Авторское свидетельство СССР № 895689, кл. В 29 С 45/27, 1979. (54) ЛИТЬЕВАЯ ФОРМА (57) Изобретение относится к устройствам для изготовления изделий из полимерных материалов методом литья под давлением и

„„SU„„> 435472 А 1 применяется для переработки термопластичных полимеров. Цель — расширение технологических возможностей формы. Для этого литьевая форма снабжена взаимодействующичи ползуном -". и клином 5 установленными соответственно в подвижной 2 и неподвижной 1 полуформах. В неподвижной полуформе в зоне обрезки литника смонтирован прижим 6. При этом ползун 4 перемещается в плоскости разъема формы, а отсекатель 3 выполнен в виде подпружиненного стержня н расположен в зоне г;срем,— щения ползуна. 3 <л.

1435472

Изобретение относится к устройствам для изготовления изделий из I.o.!Hìåðíûõ материалов методом литья псд давлениеM и применHMo в области переработки термопластичных полимеров.

Цель изобретения — расширение технологических возможностей формы.

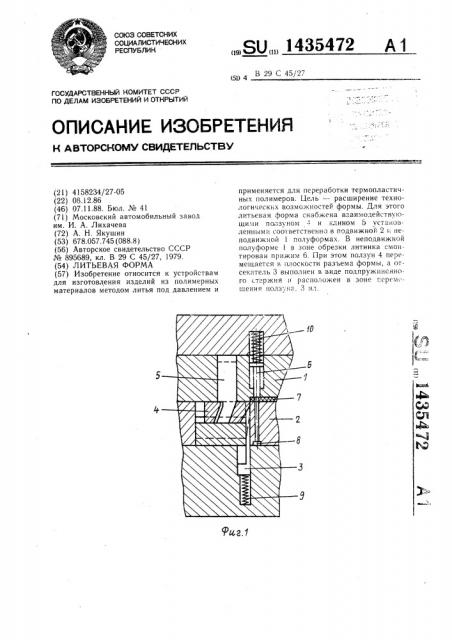

На фиг. 1 схематично изображена литьевая форма; на фиг. 2 — варианты возможfIbIx исполнений прижима; на фиг. 3 -- конструKLIHH отсекателя.

Литьевая форма содержит неподвижную полуформу 1 с оформляющей полостью и литниковои системои, Вклк) !ающс(1 щелевои литник, подви)(.ную полуформу 2, имеющую паз, выполненный перпендикулярно к плоскости разъема формы, в Kотором установлен отсекатель 3. Последний выполнеH в виде стержня, один конец которого подпружиll(. ll H (гсевоч направлении, а другой имеет

lI()H<. Форма снабжена взаимодействук)п(ими ползуном 4 и клином 5, расш)ложенными соответственно 13 подвижной 2 и неподви;кll()ll 1 полуфор мах, при этом ползун 4 ичеет перемещение в плоскости разъема формы, а отсскатель 3 установлен в зоне и р(ме(пения ползуна. ! 1рижим 6 смонтирова(1 в H(. iloJвижной

I(o.1уформе 1, выиолнеfl также г, виде стержIIH, о(ин торец которого подпружинен в о(< во)1 I!i(I11)HIIлении, а другой торец, выпол1l(. нный плоским, контактирует с изделием 7 и од((им из элементов подви кной полуформы, например стержнем 8. . 1Итьевая форма работает следующим об1)iI. Ом.

После смыкания формы осуществляется в((рыск рас((лава через литниковую систему в оформляюп(ук) полость. Затем после затв(рдевания расплава под(ижная полуфорча 2 отходит от неподвижной, при этом ползун 4, отодвигаемый клино,; 5. освобождает паз, и отсекатель 3 под действием пружины 9 обрезает шелевой литник. В процессе обрезания литника изделие 7 занимает устойчивое положение, так как прижим

6 под действием пружины 10 в начале раскрытия формы поджичает изделие к одном) из конструктивных элементов подвижной полуформы, например к стержню 8.

Предлагаемая литьевая форма по сравнению с известной Ilo:(âoëÿåò расширить теx10 нологические возмож(юстк, так как в ней можно II<

20 Формула изо<)реждения

Литьевая форма для полимерных изделий, содержащая неподвижную полуформу с оформляющей полостью и литниковой системой, включающей щелевой литник, подвижную полуформу, имеющую паз, выполненный перпендикулярно к плоскости разъема формы с расположенным в неч отсекателем, и стержень, отличающаяся тем, что, с целью рас(пирения технологических возможностей, Она

30 снабжена взаимодействующими ползуном и клином, установленными соответственно в подвижной и неподзижной полуформах. и прижимом, cMQH Lированным 13 неподвижной полуформе в зоне обрезки .:1итника, при этом ползун имеет возможность переме, щения в плоскости разьема формь;, а отсекатель выполнен в виде подпружиненного стержня и расположен в зоне перемещения ползуна.
