Магнитный аппарат для предотвращения отложения солей

Магнитный аппарат для предотвращения отложения солей

Иллюстрации

Показать все

Реферат



Изобретение относится к предварительной обработке геотермальных вод и позволяет повысить эффективность концентрирования ионов (накипеобразующих компонентов) в геотермальных растворах путем исключения обратного воздействия электрического поля ионов, сконцентрированных у краев потока . При прохождении через магнитную линзу ионы независимо от их заряда концентрируются в ее фокусе. В результате происходит увеличение концентрации минерального вещества в осевой части потока. Кроме этого, выполнение корпуса магнитного аппарата в виде трубы Бентури позволяет создать локальное пересьпц ние по накипеобразующим солям в прямолинейнвм участке устройства. Часть зародьпией кристаллизации, образовавшихся под действием магнитного поля, направляется на вход аппарата и служит в дальнейшем затравкой. 1 ил. (Л

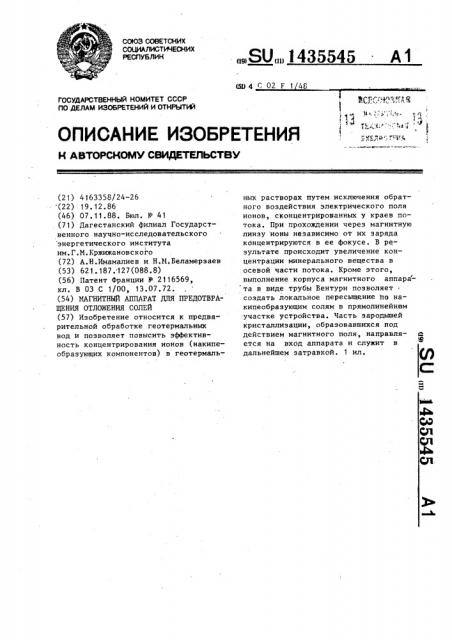

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 С 02 F 1 46

$(1;Pr y r,g п,q

l

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTN4 (21) 4163358/24-26 (22) 19. 12. 86 (46) 07.11.88. Бюл. Р 41 (71) Дагестанский филиал Государственного научно-исследовательского энергетического института им.Г.М.Кржижановского (72) А.Н.Имамалиев и Н.М.Беламерзаев (53) 62 1.. 187. 127 (088. 8) (56) Патент Франции N - 2116569, кл. В 03 С 1/00, 13.07.72. (54) МАГНИТНЫЙ АППАРАТ ДЛЯ ПРЕДОТВРА"

ЩЕНИЯ ОТЛОЖЕНИЯ СОЛЕЙ (57) Изобретение относится к предва" рительной обработке геотермальных вод и позволяет повысить эффективность концентрирования ионов (накипеобразующих компонентов) в геотермальÄÄSUÄÄ 1435545 A 1 ных растворах путем исключения обратного воздействия электрического поля ионов, сконцентрированных у краев потока. При прохождении через магнитную линзу ионы независимо от их заряда концентрируются в ее фокусе. В результате происходит увеличение концентрации минерального вещества в осевой части потока. Кроме этого, выполнение корпуса магнитного аппара та в виде трубы Вентури позволяет создать локальное пересыщение по накипеобразующим солям в прямолинейнем участке устройства. Часть зародышей кристаллизации, образовавшихся под действием магнитного поля, направляется на вход аппарата и служит в дальнейшем затравкой. 1 ил.

1435545

Ф о р м у л а и э обретения

Составитель О. Симоненко

Техреп М.Дидык Корректор О. Кравцова

Редактор Н. Гунько

Заказ 5605/20 Тираж 854 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к предвари тельной обработке геотермальных вод, используемых в народном хозяйстве, а также может найти применение при ,опреснении морских вод.

Цель изобретения — повышение эффективности магнитной обработки и уменьшение габаритов аппарата.

На чертеже изображен магнитный аппарат, Аппарат состоит из корпуса, выполненного в виде трубы Вентури, включающий конфузор 1, прямолинейный участок 2, снаружи которого установлена магнитная система 3, и диффузор

4, соединенный с прямолинейным участком 2 трубы патрубком 5.

Предлагаемый аппарат работает следующим образом. 20

Геотермальный раствор, проходя

1 конфуэор 1, при входе в прямолинейный участок 2 трубы Вентури оказывается пересыщенным, поскольку давление в суженной части значительно ниже, чем в начале. Аксиально-симметричное магнитное поле, созданное цилиндрическим магнитом 3, установленным на указан ном участке, оказывает фокусирующее действие на движущиеся ионы, которые

iB магнитном поле двигаются по сужа) ! ющейся спирали и пересекают ее в фо кусе, В результате создания локального пересыщения резко увеличивается концентрация разноименных ионов вблизи фокуса, что приводит к выделению твердой фазы вещества в массе раствора в обогащенной ее части.

Часть обработанной в магнитном поле воды возвращается из диффузора в зону пониженного давления, создаваемого за счет плавного сужения на начальном участке трубы Вентури. Со" держащиеся в геотермальной воде частицы твердой фазы, образовавшиеся под действием магнитного поля, служат в дальнейшем затравкой, транспортируемой по аппарату и далее по трубопроводу.

Магнитный аппарат для предотвращения отложения солей, включающий корпус и установленный снаружи постоянный магнит, отличающийся тем, что, с целью повышения эффективности магнитной обработки и уменьшения габаритов аппарата, его корпус выполнен в виде трубы Вентури и снабжен пат рубком, соединенным одним концом с полостью диффузора, а другим — с входом горловины трубы Вентури, а магнит установлен на горловине.
