Композиция для получения ацетилцеллюлозных изделий

Композиция для получения ацетилцеллюлозных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к высокомолекулярным соединениям и может быть использовано для получения пластмасс, химических волокон, пленок, лаков и покрытий. Изобретение позволяет повысить светостойкость ацетилцеллюлозных изделий (сохранение вязкости исходного полимера более 94% после 24- часового облучения ртутно-кварцевой лампой на воздухе) за счет использования в качестве стабилизатора в композиции на основе диацетилцеллюлозы гексазоциклана указанной формулы. Композиция имеет состав, мас.%: диацетилцеллюлоза 10, гексазоциклан 0,05-0,3, ацетон остальное. 1 табл. (О сл 4 САЭ СЛ tn 00 4

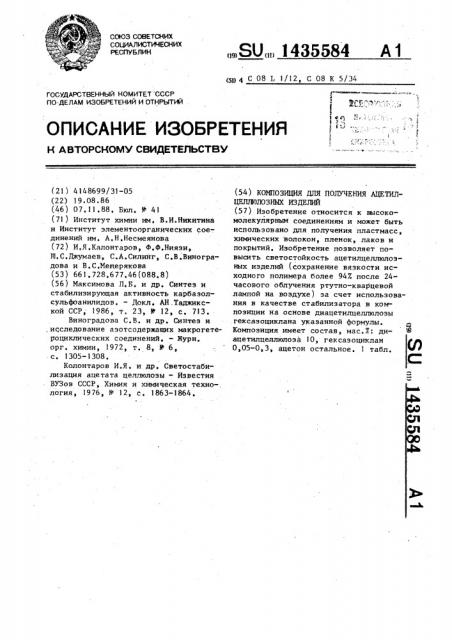

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

%1 с

Ф 41

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOMV СВИДЕТЕЛЬСТВУ! I

1 \

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4148699/31-05 (22) 19.08.86 (46) 07.11.88. Бюл. 11 41 (71) Институт химии им. В.И.Никитина и Институт элементоорганических соединений им. А.Н.Несмеянова (72) И.Я.Калонтаров, Ф.Ф.Ниязи, Ш,С.Джумаев, С.А.Силинг, С.В.Виноградова и В.С.Мещерякова (53) 661.728,677.46(088,8) (56) Максимова Л.Б. и др. Синтез и стабилизирующая активность карбазолсульфоанилидов. — Докл. AH .Òàäæèêñкой ССР, 1986, т, 23, 11- 12, с. 713.

Виноградова С,В. и др. Синтез и ,исследование азотсодержащих макрогетероциклических соединений, — Журн.

opr, химии, 1972, т. 8, Ф 6, с. 1305-1308.

Колонтаров И.Я. и др. Светостабилизация ацетата целлюлозы — Известия

ВУЗов СССР, Химия и химическая технология, 1976, Р 12, с. 1863-1864.

„„SU„„1435584 А 1 (5g 4 С 08 Ь 1/12, С 08 К 5/34 (54) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ АЦЕТИЛЦЕЛЛВЛОЗНЫХ ИЗДЕЛИЙ (57) Изобретение относится к высокомолекулярным соединениям и может быть использовано для получения пластмасс, химических волокон, пленок, лаков и покрытий. Изобретение позволяет повысить светостойкость ацетилцеллюлоэных иэделий (сохранение вязкости исходного полимера более 947. после 24часового облучения ртутно-кварцевой лампой на воздухе) за счет использования в качестве стабилизатора в композиции на основе диацетилцеллюлозы гексазоциклана указанной формулы.

Композиция имеет состав, мас.7: диацетилцеллюлоза 10 гексазоциклан

0 05-0,3, ацетон остальное. 1 табл.

1435584

Относительная вязкость

При- Состав композиции, мас.7

Сохранение вязкости,X мер

Диацетил- Стабили- Ацетон, целлюлоза- затор до облуче- после облуния чения

Светостабилизатор — гексаэоциклан

0,05 89,95 1,9033 1,5099 79,30

89,9 1,8579 1,6903

0,1

91, 12

89,8 1,8096 1,6676 92, 15

89 „7 1,8035 1,6988 94,17

0,2

0,3

0,4

93,91

0,5 89,5 1,7869 1,6704 93. 48

Светостабилизатор — 1, З,б-трисульфанилидокарбазол (известный) 10

24,6

79,4

О, 05 89,95

0,2 89,8

70,0

89,5

Без светостабилизатора

12,8

l0 10

Ф о р м у л а и з о б р е т е н и я светостабилизатора она содержит гексазоциклан формулы

Композиция для получения ацетилцеллюлоэных изделий, включающая, мас.X:

Диацетилцеллюлоза 10

Светостабилизатор 0,05-0,3

Ацетон Остальное отличающаяся тем, что, с целью повьппения светостойкости ацетилцеллюлозных изделий, в качестве

Изобретение относится к высоко-,. молекулярным соединениям и может быть использовано для получения пластических масс, химическ;их волокон, пленок, 5 лаков и покрытий на основе ацетатов целлюло з ы .

Цель изобретения — повышение светостойкости ацетилцеллюлознь:х изделий. 10

Пример 1. Готовят прядильный раствор состава, мас. Х:

Ацетон 89,95

Гекса зациклан 0,05

Диацетилцеллюлоза 10,0 15

Из полученного раствора отливают прозрачные пленки и подвергают их облучению нефильтрованным светом ртутно-кварцевой лампы на воздухе при 60 С в течение 24 ч на расстоя- 20 нии 30 см от источника облучения °

Затем измеряют удельную вязкость

0,57.-ных растворов облученной и необлученной ацетилцеллюлозы и вычисляют сохранение вязкости.

Пример ы 2-10. Приготовляют раствор аналогично примеру 1, но при других составах композиции.

Гексаэоциклан — продукт конденсации фталодинитрила и фенилендиамина в среде фенола при 175-180 С и молярном соотношении реагентов 1:1 представляет собой порошок желто-коричневого цвета, хорошо растворимый во многих органических растворителях, разлагается при 350 С, Влияние стабилизатора на светостойкость ацетилцеллюлозных пленок показано в таблице.
