Рабочий орган землеройной машины
Патент 1435713
Авторы
Классы МПК
Рабочий орган землеройной машины
Иллюстрации
Реферат
Изобретение относится к устройствам для прокладки каналов и м.б. использовайо в лесном хозяйстве на гидролесомелиоративных работах. Цель повышение эффективности работы за счет устранения залипания и уплотнения грунта. Рабочий орган землеройной машины включает раму 1, на которой посредством подшипников 2, 3 установлен ротор. Вьшолнен он в виде трубы (Т) 4 с проемами. В местах проемов на Т 4 закреплены режущие элементы в виде ковшей 5, формирующих полость канала по всей его высоте. Опорами 3 Т 4 взаимодействует с дневной поверхностью . Внутри Т 4 соосно с ней установлен транспортирующий механизм в виде шнека 6. Со стороны торца Т 4. прилегающего к ковшам 5, расположен привод равноименного вращения Т 4 и шнека 6. Выполнен он в виде планетарного редуктора, коронная шестерня 8 которого закреплена на торце Т 4, а солнечная шестерня 9 - на валу шнека 6. Сателлит 10 редуктора связан с валом гидромотора 11. Включенное устройство заг;1убляется в грунт ковшами 5. Выработанный грунт перемещается к Т 4 и просьтается внутрь нее через проемы. Затем грунт перемещается спиралью шнека 6 и выбрасывается в боковом направлении от канала -- 1 з.п. ф-лы, 3 ил.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (51}4 Е 02 F 5/08
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ. (21) 4055123/29-03 (22) 11. 04. 86 (46) 07. 11. 88. Бкл. У 41 (71) Ленинградский научно-исследова. тельский институт лесного хозяйства (72) А.Н.Чукичев и В.В.Сенников (53) 621.879.48(088.8) (56) Авторское свидетельство СССР
Ф 36919, кл. Е 02 F 3/18, 1931.
Авторское свидетельство СССР
Р 110334, кл. Е 02 F 3/ 18, 1956. (54} РАБОЧИЙ ОРГАН ЗАИЛЕРОЙНОЙ МАШИНЫ (57) Изобретение относится к устройствам для прокладки каналов и м.б. использовано в лесном хозяйстве на гидролесомелиоративных работах. Цель— повышение эффективности работы за счет устранения залипания и уплотнения грунта. Рабочий орган эемлеройной машины включает раму 1, на которой посредством подшипников 2, 3 установлен ротор. Выполнен он в виде трубы
„„SU„„ 1 435713 А 1. (Т} 4 с проемами. В местах проемов на Т 4 закреплены режущие элементы в виде ковшей 5, формирующих полость канала по всей его высоте. Опорами
3 Т 4 взаимодействует с дневной поверхностью. Внутри Т 4 соосно с ней установлен транспортирующий механизм в виде шнека 6. Со стороны торца Т 4 прилегающего к ковшам 5, расположен привод разноименного вращения Т 4 и шнека 6. Выполнен он в виде планетарного редуктора, коронная шестерня 8 которого закреплена на торце Т
4, а солнечная шестерня 9 — на валу шнека 6. Сателлит 10 редуктора связан с валом гидромотора 11. Включенное устройство заглубляется в грунт ковшами 5. Выработанный грунт перемещается к Т 4 и просыпается внутрь нее через проемы. Затеи грунт перемещается спиралью шнека 6 и выбрасывается в боковом направлении от канала э.п. ф-лы, 3 ил.
1435713
Изобретение относится к устройствам для прокладки каналов и может быть использовано в лесном хозяйстве на гидролесомелиоративных работах.

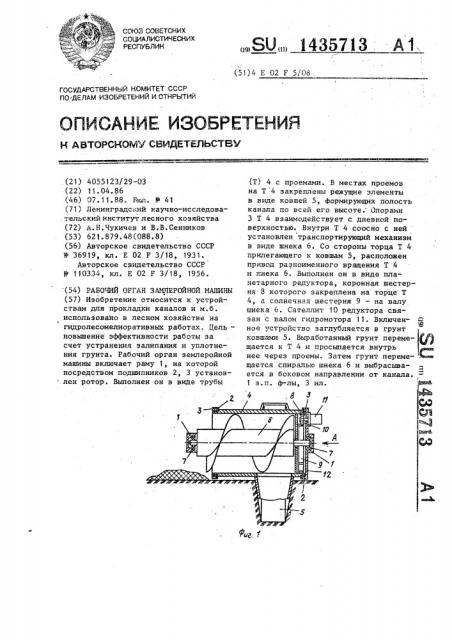

Целью изобретения является повышение эффективности работы за счет устранения заливания и уплотнения грунта, На фиг. 1 изображен рабочий орган, общий вид сзади, разрез; на фиг,2— вид А на фиг. 1; на фиг. 3 — рабочий орган, общий вид сверху.
Рабочий орган землеройной машины включает раму 1, на которой посредством подшипников скольжения 2 и опор, 15 выполненных в виде корпусов подшипников 3, установлен ротор, выполненный в виде трубы 4 с проемами и закрепленными на трубе в местах проемов режущими элементами в виде профильных 20 ковшей 5, формирующих профиль канала по всей его высоте, Труба выступает из области ковшей в боковом направлении и взаимодействует опорами 3 с дневной поверхностью. 25
Соосно трубе 4, внутри ее, установлен транспортирующий механизм, выполненный в виде шнека 6, установленного с возможностью вращения относительно трубы 4 и рамы 1 на под- 30 шипниках 7. Со стороны торца трубы
4, прилегающего к области ковшей 5, расположен привод разноименного вращения трубы 4 и шнека 6 (фиг. 1), выполненный в виде планетарного редуктора, коронная шестерня 8 которого закреплена на трубе 4, солнечная 9— на валу шнека, а сателлит 10 — на валу гидромотора 11. Со стороны шнека привод закрыт закрепленным на трубе
4 кольцом I2.
Рабочий орган землеройной машины работает следующим образом.
При включении гидромотора 11 сателлит 10 начинает передавать кру- 45 тящий момент трубе 4 с ковшами 5 и шнеку 6 посредством закрепленных на них соответственно коронной шестерни 8 и солнечной 9, за счет этого труба 4 с ковшами 5 и шнеком 6 принимают соответственно левое и правое вращения (фиг. 2). Включенное устройство начинают заглублять в грунт ковшами 5 и одновременно подавать вдоль прокладываемого канала в направлении встречного их вращения, при этом режущие грани профильных ковшей отделяют иэ грунта стружку определенной толщины, и выработанный грунт по мере поворота ковшей 5, скользя по их внутренним рабочим поверхностям, перемещается к трубе 4 и во время подхода элементов 5 к верхнему их положению просыпается вовнутрь трубы 4 через окна ковшей 5, где одновременно подхватывается спиралью шнека 6, вращающегося навстречу трубе 4, и выбрасывается в боковом направлении от канала, скользя по внутренней поверхности трубы 4.
Формула изобретения
1. Рабочий орган землеройной машины, включающий раму с установленным на ней ротором в виде трубы с проемами и закрепленными по ее периферии режущими элементами, привод трубы с двигателем и размещенный в полости трубы транспортирующий механизм, отличающийся тем, что, с целью повышения эффективности работы за счет устранения залипания и уплотнения грунта, транспортирующий механизм выполнен из установленного соосно с трубой шнека с приводом, имеющим с трубой противоположные направления вращения, при этом труба имеет опоры для взаимодействия с дневной поверхностью. ,2. Рабочий орган по и. 1, о т л ич а ю шийся тем, что привод шнека выполнен планетарным, при этом коронная шестерня закреплена на торце трубы, солнечная шестерня — на валу шнека, а сателлит связан с валом двигателя.
1435713
ВАРА
Фиг. Ю
Составитель Л. Котельникова
Техред Л.Сердюкова Корректор М.Васильева
Редактор А.Ворович
Тираж 637 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1 1 3035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 5618/28
Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
