Устройство для разработки грунта

Устройство для разработки грунта

Иллюстрации

Показать все

Реферат



Изобретение относится к землеройным машинам и повьшает транспортабельность . Устр-во включает базовую машину 1 с рамой 2, имеющей опору 14, и стрелой 3. На канате 4 стрелы 3 подвешен рабочий орган (РО) 5. Последний имеет цилиндрические цапфы 6 со сквозными отверстиями для направляющих канатов (НК) 8, 9. Верхние концы НК 8, 9 связаны с оголовком стрелы 3, нижние - с механизмом натяжения . Он вьшолнен из шарнирно смонтированн.ых на опоре 14 секторов 10 с приводом поворота в виде приводного цилиндра 12. Нижние концы секторов 10 соединены 1C НК 8, 9 и имеют крюки 11. При этом крюки 11 расположены с возможностью взаимодействия с цапфами 6 для укладки РО 5 в транспортное положение . Подъемом и сбрасыванием РО 5 посредством каната 4 производят разработку грунта. После завершения разработки грунта на определенном месте осуществляют поворот секторов 10 цилиндром 12. Крюки 11 доходят до цапф 6 и производят подъем РО 5 на , опору 14. 1 з.п. ф-лы, 3 ил. 9 9u.ii

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (11) (51) 4 Е 02 F 5/30

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4159703/29-03 (22) 10. 12. 86 (46) О?. 11.88. Бюл. У 41 (71) Научное проектно-техническое объединение "Белстройнаука" Госстроя

БССР (72) В.M.Безверхий, Б.Н.Шатило и В.Г.Шавель (53) 621.879(088.8) (56) Авторское свидетельство СССР

1Ô 320588, кл. Е 01 В 27/12, 1970.

Авторское свидетельство СССР

N -703632, кл. Е,02 F 5/30, 1977. (54) УСТРОЙСТВО ДЛЯ РАЗРАБОТКИ ГРУНТА (57) Изобретение относится к землеройным машинам и повышает транспортабельность. Устр-во включает базовую машину 1 с рамой 2, имеющей опору 14, и стрелой 3. На канате 4 стрелы 3 подвешен рабочий орган (РО) 5. Последний имеет цилиндрические цапфы 6 со сквозными отверстиями для направ.ляющих канатов (НК) 8, 9. Верхние концы НК 8, 9 связаны с оголовком стрелы 3, нижние — с механизмом натяжения. Он выполнен иэ шарнирно смонтированных на опоре 14 секторов 10 с приводом поворота в виде приводного цилиндра 12. Нижние концы секторов 10 соединены с НК 8, 9 и имеют крюки 11.

При этом крюки 11 расположены с возможностью взаимодействия с цапфами 6 для укладки PO 5 в транспортное положение. Подъемом и сбрасыванием PO.

5 посредством каната 4 производят разработку грунта. После завершения разработки грунта на определенном месте осуществляют поворот секторов

10 цилиндром 12. Крюки 1 1 доходят до цапф 6 и производят подъем PO 5 на, опору 14. 1 з.п. ф-лы, 3 ил.

1435714

Изобретение относится к землеройным мапннам, а более конкретно к машинам са свободно падающим грузом.

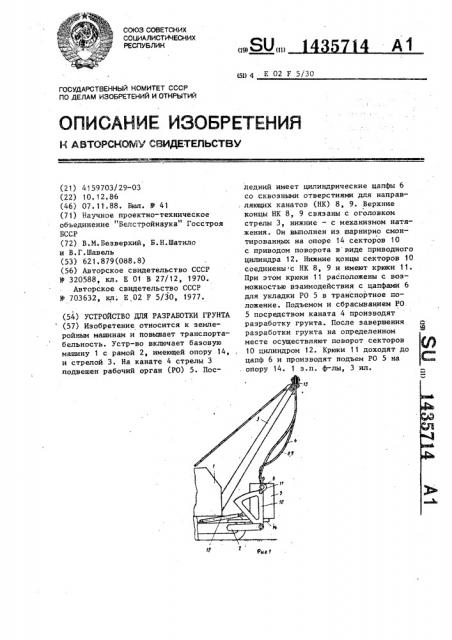

Цель изобретения — повышение транс5 портабельнасти, На фиг. 1 изображено устройство, транспортное положение, вид сбоку; на фиг. 2 — та же, рабочее положение; на фиг. 3 — вид А на фиг. 2, 10

Устройство включает базовую машину 1 с рамой 2 и стрелой 3, на канаге 4 которой подвешен рабочий орган

5 с цилиндрическими цапфами 6, имею- . щими сквозные отверстия 7 для направ- 15 ляющих канатов 8 и 9, одними концами закрепленных в верхней части стрелы

3, а другими к средству натяжения; выполненному в виде секторов 10 с крюками 11, шарнирно закрепленных на раме 2. Сектора 10 имеют привод, 20

: этом для равномерного натяжения направляющих канатов 8 они могут быть выполнены в виде одного каната, огибающега закрепленные в верхней части 30 стрелы балансирные блоки 13. Для размещения рабочего органа 5 на раме 2 базовой машины 1 служит опора 14.

Устройство работает следующим образомм.

После установки базовой машины 1 на место разработки грунта производят посредствам каната 4 и секторов 10 перемещение рабочего органа 5 с опоры 14 с разворотом секторов до момента начала натяжения канатов 8 и 9, при этом рабочий. орган подвешен на канате 4 и не касается грунта. Поворотом стрелы 3 обеспечивают вертикальность канатов 8 и 9 (что требуется при различных кренах базовой машины 1), после чего включением силовых цилиндров 12 обеспечивают окончательное натяжение канатов 8 и.9, при этом, благодаря тому, что внеш, выполненный в виде силовых цилиндров

12. При использовании одного приводнаго цилиндра сектора 10 могут быть жестко соединены между собой (напри- 25 мер, перемычкой или общим валом),при няя часть секторов 10 выполнена по радиусу с центрам в точке их поворота, не происходит смещения канатов

8 и 9 от их вертикального положения.

Подъемом и сбрасыванием рабочего органа 5 посредством каната 4 производят разработку грунта, при этом благодаря натянутым канатам происходит высокая точность попадания рабочего органа в место разработки грунта. Для свободного сброса рабочего органа 5 устройство может быть оборудовано траверсой {не показана) с захватным приспособлением, перемещаемой также по направляющим канатам 8 и 9. После завершения на данном месте разработки грунта включением силовых цилиндров 12 на обратный ход производят поворот секторов 10 висходное положение, при этом крюки 11 доходят до цилиндрических цапф 6 и производят подъем рабочего органа 5 на опору 14 рамы 2.

Формула изобретения I. Устройство для разработки грунта, включающее базовую машину с рамой и стрелой, направляющие канаты, верхние концы которых связаны с оголовкам стрелы, а нижние — с механизмом натяжения, падающий рабочий орган, цапфы которого расположены с воэможностью возвратно-поступательного перемещения по направляющим канатам, о т л и ч аю щ е е с я тем, что, с целью повышения транспортабельности, рама базовой машины снабжена опорой, а механизм натяжения выполнен из шарнирно смонтированных на опоре секторов с приводом поворота, нижние концы которых соединены .с направляющими канатами и имеют крюки, расположенные с возможностью взаимодействия с цапфами для укладки падающего рабочего органа в транспортное положение.

2, Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что привод секторов выполнен ввиде гидроцилиндра.

i%35714

1435714

Составитель В.Прокофьев

Техред Л.Сердюкова Корректор В.Гирняк

Редактор А.Ворович

Заказ 5618/28

Тираж б37

Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж-35, Раушская наб, д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
