Реферат



Изобретение м. б. использовано для перекачки текучих сред. Цель изобретения - повышение произв-сти насоса. Приводная камера 2 корпуса 1 заполнена поляризованным жидким диэлектриком. В камере 2 установлены три параллельных перегородки (П) 4, 5, 6, к-рые снабжены плоскими электродами, подключенными к разноименным полюсам источника 3 электропитания . Средняя П 5 размещена с разделением камеры 2 на две сообщаюш,иеся полости, П 4, 6 выполнены в виде гибких диафрагм, соединенных штоком 7 и образующих в корпусе 1 две насосные камеры 8. П 5 установлена в корпусе 1 неподвижно и снабжена центральным отверстием для прохода щтока 7. Наличие жидкого диэлектрика в несколько раз повыщает напряженность электрических полей и соответственно силы взаимодействия диафрагм (4, 6) и П 5. Это способствует интенсивности перекачки. I ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1435813 А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4194797/25-06 (22) 16.02.87 (46) 07.11.88. Бюл. № 41 (71) Ленинградский политехнический институт им. М. И. Калинина (72) В. Я. Краснослободцев (53) 621.658.2 (088.8) (56) Авторское свидетельство СССР № 866264, кл. F 04 В 17/04, 1979. (54) ЭЛЕКТРОСТАТИЧЕСКИЙ НАСОС (57) Изобретение м. б. использовано для перекачки текучих сред. Цель изобретения— повышение произв-сти насоса. Приводная камера 2 корпуса 1 заполнена поляризованным жидким диэлектриком. В камере 2 установлены три параллельных перегородки (П) 4, 5, 6, к-рые снабжены плоскими электродами, подключенными к разноименным полюсам источника 3 электропитания. Средняя П 5 размещена с разделением камеры 2 на две сообщающиеся полости, П 4, 6 выполнены в виде гибких диафрагм, соединенных штоком 7 и образующих в корпусе 1 две насосные камеры 8. П 5 установлена в корпусе 1 неподвижно и снабжена центральным отверстием для прохода штока 7. Наличие жидкого диэлектрика в несколько раз повышает напряженность электрических полей и соответственно силы взаимодействия диафрагм (4, 6) и П 5. Это способствует интенсивности перекачки. 1 ил.

1435813

Формула изобретения

Состаннте.ib В. ГрузIIIIQB

Род))ктор В. Б) гренкона Техре ) И. Верее Корректор В. Вутяга

3)) ка з 5626)33 Гн )ан(574 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к насосостроению, касается электростатических насосов и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред.

Целью изобретения является повышение производительности насоса.

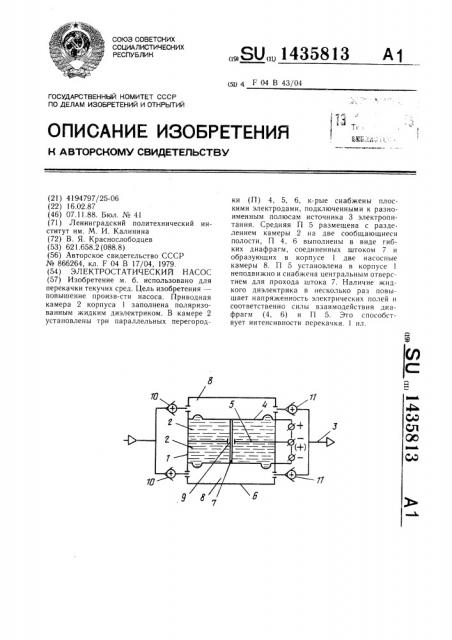

На чертеже представлен электростатический насос.

Насос содержит корпус 1, в котором с образованием приводной камеры 2, заполненной диэлектрической текучей средой, установлены снабженные плоскими электродами (не показаны), подключенными к разноименным полюсам источника 3 электропитания, три параллельных перегородки

4 — 6, из которых средняя (перегородка 5 размещена с разделением приводной камеры

2 на две сообщающиеся полости. Крайние перегородки 4 и 6 выполнены в виде гибких диафрагм, соединенных между собой штоком 7 и установленных с образованием в корпусе 1 двух насосных камер 8.

Средняя перегородка 5 установлена в корпусе 1 неподвижно и снабжена центральным отверстием 9 для прохода штока 7, а текучей средой служит поляризованный жидкий диэлектрик. Насосные камеры 8 имеют всасывающие и нагнетательные кла паны 10 и 11 соответственно.

При подаче разных потенциалов на электроды диафрагм (перегородок) 4 и 6 и знакопеременного потенциала на неподвижную перегородку 5 между ними возникают знакопеременные пондеромоторные силы взаимодействия электростатических полей, возникающих вокруг электродов. Под действием этих сил блок диафрагм 4 и 6 с штоком 7 совершает колебания, при которых изменяются в противофазе объемы насосных камер 8 и происходит всасывание в них перекачиваемой среды через клапаны 10 и нагнетание ее к потребителю через клапаны 11.

Наличие поляризованного жидкого диэлектрика в приводной камере 2 существенно (в несколько раз) повышает напряженность взаимодействующих электрических полей и 0 соответственно силы взаимодействия диафрагм 4 и 6 и перегородки 5. Это способствует повышению интенсивности процесса перекачки и производительности насоса, а также обеспечивает возможность работы при более высоких давлениях.

Электростатический насос, содержащий корпус, в котором с образованием при20 водной камеры, заполненной диэлектрической текучей средой, установлены снабженные плоскими электродами, подключенными к разноименным полюсам источника электропитания, три параллельных перегородки, из которых средняя размещена с цазделением приводной камеры на две сообщающиеся полости, насосная камера с клапанами и шток, отличающийся тем, что, с целью повышения производительности, крайние перегородки выполнены в виде гибких диаЗ0 фрагм, соединенных между собой штоком и установленных с образованием в корпусе двух насосных камер, средняя перегородка установлена в корпусе неподвижно и снабжена центральным отверстием для прохода штока, а текучей средой служит поляризованный жидкий диэлектрик.
