Способ использования тепла отходящих газов

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике и может быть использовано для нагрева газовых сред путем использования тепла отходящих газов. Изобретение позволяет повысить надежность и экономичность процесса. Способ включает теплообмен между горячим отходящим газом и промежуточным теплоносителем, циркуляцию промежуточного теплоносителя и теплообмен между промежуточным теплоносителем и нагреваемым газом. Теплообмен между газами и промежуточным теплоносителем осуществляют в пенно-барботажнрм слое с рециркуляцией части отходящего нагретого газа, в частности .воздуха, в пристенную зону пеннобарботажного слоя. 1 табл. с

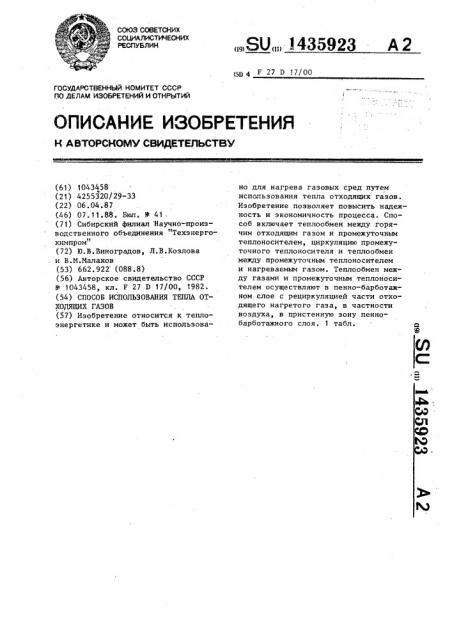

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (ц 4 Г 27 Р 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1043458 (21) 4255320/29-33 (22) 06.04.87 (46) 07.11.88. Бюл. У 41 . (71) Сибирский филиал Научно-производственного объединения "Техэнергохимпром" (72) Ю,В.Виноградов, Л.В.Козлова и В.М.Малахов (53} 662.922 (088.8) (56) Авторское свидетельство СССР

У 1043458, кл.. Г 27 Р 17/00, 1982. (54) СПОСОБ ИСПОЛЬЗОВАНИЯ ТЕПЛА ОТХОДЯЩИХ ГАЗОВ (57) Изобретение относится к теплоэнергетике и может быть использова„„SU„„ 1435923 А 2 но для нагрева газовых сред путем использования тепла отходящих газов.

Изобретение позволяет повысить надежность и экономичность процесса. Способ включает теплообмен между горячим отходящим газом и промежуточным теплоносителем, циркуляцию промежуточного теплоносителя и теплообмен между промежуточным теплоносителем и нагреваемым газом. Теплообмен между газами и промежуточным теплоносителем осуществляют в пенно-барботажном слое с рециркуляцией части отходящего нагретого газа, в частности воздуха, в пристенную зону пеннобарботажного слоя. 1 табл.

1435923

Изобретение относится к теплоэнергетике, может быть использовано для нагрева газовых сред путем использования тепла отходящих газов, в частности для нагрева вентиляционного воздуха в системах приточно-вытяжной вентиляции промыпленных предприятий, и является усовершенствованием способа по авт.св. У 1043458. 10

Цель изобретения — повышение надежности и экономичности процесса.

Способ осуществляют слепующим образом.

Горячий отходящий газ подают в слой. жидкости, создавая при этом, пенно-барботажный слой, которым, омывая поверхность теплообмена, нагревают промежуточный теплоноситель.

Нагретый промежуточный теплоноситель 20, по контуру циркуляции направляют на охлаждение в слой жидкости, через которую проходит нагреваемый газ, создающий при этом пенно-барботажный слой. Промежуточный теплоноситель 25 охлаждается и по контуру циркуляции поступает снова на нагрев.

Отходящий нагретый газ разделяют на два потока, один из которых направляют в вентиляционную систему, а 30

1 другой через систему рециркуляции, поступает в пристенную зону пенно барботажного слоя. Скорость рециркуляционного газа равна скорости нагре-., ваемого газа и составляет 1,3-3,0м/с. З5

Пример. Горячий отходящий газ коксовых батарей с температурой

300 С в количестве 60 тыс,м /ч пода, ют в слой жидкости, создавая при этом пенно-барботажный слой, который, омы- у0 вая теплообменную поверхность, нагревает промежуточный теплоноситель, например воду, в количестве 200 м /ч от 40 до 60 С. Нагретый промежуточСпособ звестный Предлагаемый

3048 5472

11125

20000

7,04

7,04

62,48

Время работы аппарата, ч

Количество утилизированного тепла, Гкал/год

Себестоимость тепловой энер- гии, руб/Гкал

Ожидаемый экономический эффект, тыс.руб. ный теплоноситель по контуру циркуляции направляют на охлаждение в слой воды, через который проходит приточный воздух в количестве 350 тыс.м /ч, создавая пенно-барботажный слой. Воздух при этом нагревается от -20 до

+20 С, Промежуточный теплоноситель охлаждается и по контуру циркуляции поступает снова на нагрев.

Нагретый воздух разделяют на два потока. Один поток направляют в вентиляционную систему, а другой - в пристенную зону пенно-барботажного слоя. Количество рециркулируемого воздуха определяется температурой окружающей среды.

Техническая характеристика предлагаемого способа в сопоставлении с известным приведена в таблице.

Рециркуляция части нагретого газа (воздуха) в пристенную зону пеннобарботажного слоя позволяет исключить замерзание жидкости в пристенной зоне за счет ее обогрева и создания устойчивого пенно-барботажного режима и обеспечить бесперебойную работу вентиляционных систем в течение отопительного периода.

Реализация способа позволяет увеличить время работы аппарата, повысить надежность и экономичность процесса.

Формула изобретения

Способ использования тепла отходящих газов по авт.св. У 1043458, о тл и ч а ю шийся тем, что, с целью повышения надежности и экономичности процесса, осуществляют рециркуляцию части отходящего нагретого

I газа в пристенную зону пенно-барботажного слоя.
