Автоматический выключатель

Автоматический выключатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в автоматических выключателях. Цель изобретения - повышение предельной коммутационной способности. В устройстве неподвижные контакты выполнены в ввде двух параллельно включенных контактодержатепей 1, концы которых, удаленные от места закрепления контактных элементов 2, посредством пружины 14 разведены. Контактодержатели 1 подсоединены к подводящему зажиму 12 гибкими токоведущими шинами 13 Контактодержатели 1закреплены в корпусе с возможностью перемещения навстречу друг к другу в плоскости, параллельной плоскости касания контактов, которое происходит при токах КЗ и позволяет предотвратить сваривание кснтактов, благодаря чему появляется возможность повышения показателей предельной коммутационной способности при одно- :временном снижении расхода серебра. 2ил. Ж

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (511 4 Н 01 Н 77/10

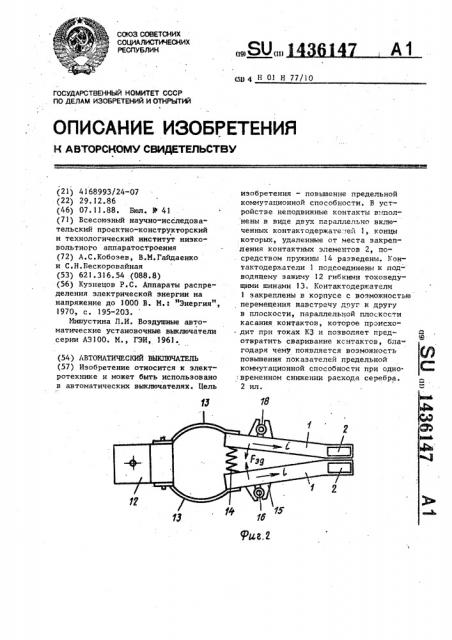

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H A ВТОРСИОМУ СВИДЕТЕЛЬСТВУ (21) 4168993/24-07 (22) 29,12.86 (46) 07.11.88. Бюл. У 41 (» ) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт низковольтного аппаратостроения (72) А.С.Кобоэев, В.И.Гайдаенко и С.Н.Бескоровайная (53) 621.316.54 (088.8) (56) Кузнецов Р.С. Аппараты распределения электрической энергии на напряжение до 1000 В. И.: "Энергия", 1970, с. 195-203.

Иишустина Л.И. Воздушные автоматические установочные выключатели серии А3100. М., ГЭИ, 1961. (54) АВТОИАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано в автоматических выключателях. Цель изобретения — повышение предельной коммутационной способности. В устройстве неподвижные контакты выполнены в виде двух параллельно включенных контактодержате:ге г 1, концы которых, удаленные от места закреп" ления контактных элементов 2, посредством пружины 14 разведены. 1(онтактодержатели 1 подсоединены к подводящему зажиму 12 гибкими тоховедущими шинами 13. Контактодержателн

1 закреплены в корпусе с возможностью перемещения навстречу друг к другу в плоскости, параллельной плоскости касания контактов, которое происходит при токах К3 и позволяет предотвратить сваривание контактов, благодаря чему появляется возможность повышения показателей предельной коммутационной способности при одно" .временном снижении расхода серебра.

2 ил. з 1436147

4 дугогасительные камеры, максимальные телей, на которых закреплены контактрасцепители тока, о т л и ч а ю— ные элементы, прилегают друг к другу, шийся тем, что„ с целью повы- а между противоположными концами щения предельной коммутационной спо- контактодержателей размещена пружина

5 собности, в каждом полюсе неподвиж- сжатия, причем. контактодержатели ный контакт выполнен в виде двух установлены на корпусе с возможнопараллельно включенных контактодер- стью перемещения в лоскости, парал" жателей, одни концы контактодержа- лельной рабочей поверхности контактов.

17 f8
