Прибор для регистрации прироста деревьев в толщину

Прибор для регистрации прироста деревьев в толщину

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - упрощение конструкции и эксплуатации , а также получение постоянного масштаба записи результатов измерений . Прибор содержит датчик в виде гибкой металлической ленты 1, охватывающей ствол дереву. На концах ленты 1 под прямым углом к их поверхности и параллельно друг другу зал креплены пластины 2. Пластины 2 стя-, нуты пружиной 3. Короткие плечи 6 скрепленных шарнирно двуплечих рычагов связаны с соответствующими пластинами 2. Дпинное плечо 8 одного двуплечего рычага закреплено на кронштейне 9 основания 10. Дпинное плечо 15 другого двуплечего рычага - Связано со свободным рычагом 11. Гибкая тяга 12 соединяет свободный рычаг 11 с многоступенчатым шкивом 13. Перо 19 самописца закреплено на оси 14 шкива 13. При увеличении диаметра ствола дерева перемещается длинное плечо 15 двуплечего рычага и соединенный с ним свободный рычаг 11, Гибкая тяга 12 поворачивает шкив 13 и перо 19 самописца. На барабане 20 вычерчивается кривая, характеризующая прирост дерева в толщину. 2 ил. (Л

СОЮЗ СОВЕТОМХ

РЕСПУБ ЛИК

„„SU„„) 436935 А1 (5р 4 А 01 G 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Й АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Г!О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4247520/30-15 (22) 13.03.87 (46) 15. 11.88 . Бюл . У 42 (71) Институт ботаники им. Н.Г.Холодного (72) И.А.Голубец и А.И.Шевчук (53) 635.977.2(088.8) (56) Айторское свидетельство СССР

В 494150, кл. А 01 G 7/00, 1974, (54) ПРИБОР ДЛЯ РЕГИСТРАЦИИ ПРИРОСТА

ДЕРЕВЬЕВ В ТОЛЩИНУ (57) Изобретение относится к сельскому хозяйству. Цель изобретения упрощение конструкции и эксплуатации, а также получение постоянного масштаба записи результатов измерений. Прибор содержит датчик в виде гибкой металлической ленты 1, охватывающей ствол дерева. На концах ленты 1 под прямым углом к их поверхности и параллельно друг другу за- л креплены пластины 2. Пластины 2 стя1 нуты пружиной 3. Короткие плечи 6 скрепленных шарнирно двуплечих рычагов связаны с соответствующими пластинами 2. Длинное плечо 8 одного двуплечего рычага закреплено на кронштейне 9 основания 10. Длинное плечо 15 другого двуплечего рычага

Связано со свободным рычагом 1!.

Гибкая тяга 12 соединяет свободный рычаг 11 с многоступенчатым шкивом

13. Перо 19 самописца закреплено на оси 14 шкива 13. При увеличении диаметра ствола дерева перемещается длинное плечо 15 двуплечего рычага и соединенный с ним свободный рычаг 11. Гибкая тяга 12 поворачивает шкив 13 и перо 19 самописца. На барабане 20 вычерчивается кривая, характеризующая прирост дерева в толщину. 2 нл.

143б 935

f1 Уь rU

50, 55

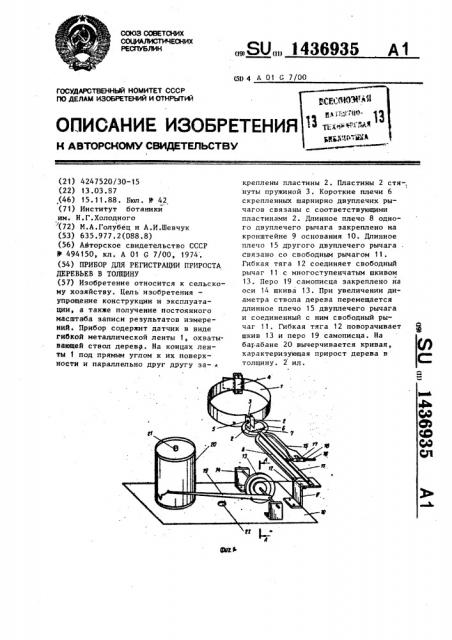

Изобретение относится к сельскому хозяйству, в частности к устройствам для регистрации скорости роста стволов деревьев в толщину, Цель изобретения - упрощение конструкции и эксплуатации, а также получение постоянного масштаба записи результатов измерений,, На фиг.1 изображен прибор (дендро-,0 граф) в аксонометрии, на фиг.2 разрез А-А на фиг.1.

Прибор состоит иэ трех основньп узлов: датчика, передаточного меха.-низма и регистрирующей части

Датчик представляет собой гибкую ленту 1 9 иэ1 отовленную из N8 3 алла с малым температурным коэффициентом расширения, например иэ инвара.

Ба концах ленты под п«ямьм углом 20 к их поверхности закреплены параллельно одна другой пластины 2, которые являются приводным механизмом регистратора. Пластины 2,„ установленньiе параллельно между собой -a 25 расстоянии 2-3 см, стянуты прукинами 3, которые фиксируют датчик HG стволе церева, Для подгонки по ñóèiëå окружности:."т..эола лента 1 составлена

H s gB jjx половин q скрепленных мом ч.

В углубления 5, расположенные в центре пластин 2 датчика, введены концьч коротких плеч 6 дв;уплечих ры- чагов,скрепленных шарчирно и зафик-сированных пружиной 7. Длинное плечо 8 одного двуплечего рычага жестко крепится к кронштейну 9, неподвижно укрепленному на основании

10. Конец свободного рычага 11 са-. единен при помощи гибкой тяги (тросика) 12 с многоступенчатым шкивом

13, госаженным на ось 1ч„ Шкив 13 изготовлен трехступенчатым для подбора масштаба записи в зависимости от интенсивности роста ствола дерева. Длинное плечо 1з второго двуплечего рычага снабжено установочным винтом 16 с гайкой 17 и контргайкой 18 для приведения пера 19 самописца на требуемое деление диаграммчой ленты.

Регистрирующая часть прибора состоит из барабана 20 с приводом от часового механизма„ кот::.рый помещается внутри барабана 20 и вращае>.ся вместе с ним вокруг центральной оси

21, неподвижно закрепле;-;.пой на ос-. новании 10 прибора, и стрелки с пером 19 укрепленной на оси многоступенчатого шкива 13.

Прибор прикрепляется болтом через отверстие 22 в основании 10 к столику-подставке с удлиненной ножкой, которая укрепляется на дереве резиновым жгутом.

Прибор работает следующим образом. увеличивающийся в диаметре ствол дерева раздвигает короткие плечи б двуплечих рычагов,прй этом перемещается длинное плечо 15 двуплечего рычага, перемещается и связанный с гим свободный рычаг 11, Через гибкую тягу 12 поворачивается многоступенчатый шкив 13. Закрепленная на оси 1А стрелка 19 вычерчивает в определенном масштабе кривую роста диаметра дерева на вращающемся с определенной скоростью барабане 20.

Форм:па изобретения

Прибор для регистрации прироста деревьев в толщину включающий дат чик, охватывающий ствол по окружности, гередаточный механизм и регистратор с самописцем и лентопротяжным механизмсм, о л и ч а ю шийся тем, что„ с целью упрощения конструкции и эксплуатации. а также получения постоянного масштаба записи результатов измерений, датчик выполнен в виде разомкнутого хомута нз гибкой металлической ленты, на концах которого перпендикулярно к поверхности ленты и параллельно друг к другу закреплены пластины, соединенные между "îáîé пружиной, а передаточный механизм выг:.олнен в виде двух двуплечих рычагов, скрепленных шарнирно, короткие плечи которых соединены с соответствующими пластинамн хомута и между собой посредством пружинь!, при этом длинное плечо одного двуплечего рычага неподвижно закреплено на кронштейне, установленном на основании самописца, ". длинное плечо другого двуплечего рычага соединено с закрепленным в упомянутом шарнире свободным рычагом посредством винта начальной установки, причем подвижный конец свободного рычага связан при помощи гибкой тяги с многоступенчатым шкивом выбора масштаба записи, на оси которого установлено перо самописца.

1436935

Составитель С.Заруцкий

Редактор М.Петрова Техред М.Ходанич

Корректор,Л.Патай

Тираж б61 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5807/2

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
