Устройство для биопсии тканей мозга

Устройство для биопсии тканей мозга

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно устройствам для биопсии мозга предназначено для хирургических вмешательств на структурах головного мозга . С целью снижения травматизации биоптата применяют устройство, которое содержит полый корпус 1 со штуцером 2, внутри корпуса полую иглу 3 с режущим элементом 4 ложкообразной формы с боковой 6 Ocu autfwuff реж1/а еи аатги режущей кромкой 6. Рукоятка в виде подпружиненного поворотного диска 7 с радиальными пазами 8 и фиксаторами 9 соединена с одной из боковых кромок режущего элемента гибкой связью 10. Под местной анастезией в отверстие в черепной кости вводят наружную иглу 3 с режущей частью в точку отбора, предварительно зафиксировав поворотный диск введением фиксатора в прорезь поворотного диска. После этого освобождают поворотный диск 7 и, вращая его, посредством упругой передачи, помещенной во внутренней игле, передают вращение режущей части. Вырезанную зону отсасывают внутрь наружной иглы. Затем поворотный диск фиксируют в данном положении, устройство за держатель поворачивается на заданный угол, поворотный диск осзобождается и цикл повторяется. 5 ил (О ел 4 ОО О5 со со 00 Фие. i

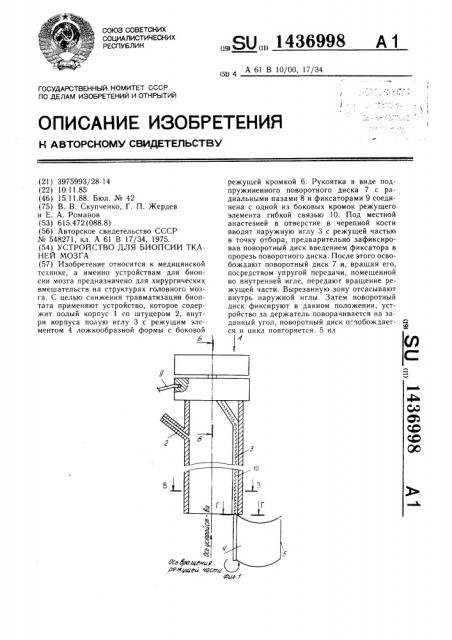

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я) 4 А 61 В 10/00, 17/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21} 3975993/28-14 (22) 10. 11.85 (46) 15.11.88. Бюл. № 42 (75) В. В. Скупченко, Г. П. Жердев и Е. А. Романов (53) 615.472 (088.8) (56) Авторское свидетельство СССР № 548271, кл. А 61 В 17/34, 1975. (54) УСТРОЙСТВО ДЛЯ БИОПСИИ ТКАНЕЙ МОЗГА (57) Изобретение относится к медицинской технике, а именно устройствам для биопсии мозга предназначено для хирургических вмешательств на структурах головного мозга. С целью снижения травматизации биоптата применяют устройство, которое содержит полый корпус I со штуцером 2, внутри корпуса полую иглу 3 с режущим элементом 4 ложкообразной формы с боковой

„„SU„„1436998 А 1 режущей кромкой 6. Рукоятка в виде подпружиненного поворотного диска 7 с радиальными пазами 8 и фиксаторами 9 соединена с одной из боковых кромок режущего элемента гибкой связью 10. Под местной анастезией в отверстие в черепной кости вводят наружную иглу 3 с режущей частью в точку отбора, предварительно зафиксировав поворотный диск введением фиксатора в прорезь поворотного диска. После этого освобождают поворотный диск 7 и, вращая его, посредством упругой передачи, помещенной во внутренней игле, передают вращение режущей части. Вырезанную зону отсасывают внутрь наружной иглы. Затем поворотный диск фиксируют в данном положении, устройство за держатель поворачивается на заданный угол, поворотный диск огзобождает- Я ся и цикл повторяется. 5 нл

1436998

Изобретение относится к медицинской тс. нике, а именно к устройствам для биопсии мозга, и может быть использовано при хирургических вмешательствах на структурах головного мозга.

Цель изобретения — снижение травматизации биоптата.

11а фиг. 1 изображено устройство для биопсии, общий вид, разрез; на фиг. 2 — вид

А на фиг. 1; на фиг. 3 — то же, разрез Б — Б на фиг. 1; на фиг. 4 — то же, разрез B — В на фиг. 1; на фиг. 5 — то же, разрез

Г- — Г на фиг. 1.

Устройство содержит полый корпус 1 со штуцером 2, размешенную внутри корпуса 1 полую иглу 3 с режущим элементом 4 и рукоятку 5. Игла 3 расположена у одной из боковых стенок корпуса 1 и жестко соединена с ним. Режущий элемент 4 выполнен ложнообразной формы с боковой режущей кромкой 6. Рукоятка 5 выполнена в виде подпружиненного поворотного диска 7 с радиальными пазами 8 и фиксатором 9 и соединена с одной из боковых кромок режущего элемента 4 гибкой связью 10.

Устройство работает следующим образом.

Под постоянным рентгенологическим контролем после проведения обезболивания через фрезевое отверстие в кости черепа вводят корпус 1 с полой иглой 3 в требуемую структуру. При этом режущий элемент 4 зафиксирован в исходном положении (боковая режушая кромка 6 расположена вдоль полой иглы 3) введением фиксатора 9 в паз 8 поворотного диска 7. После введения режущего элемента 4 в точку отбора требуемой структуры фиксатор 9 выводят из паза 8 поворотного диска 7 и поворачивают диск 7 на заданный угол, величина которого определяет объем отбираемой мозговой ткани.

Перемещение поворотного диска 7 через гибкую связь 10 передается режущему элементу 4 и последняя занимает исходное положение для проведения биопсии требуемой структуры. После фиксации поворотного диска 7 в новом положении врашают устройство вокруг собственной оси. При этом вырезается заданная часть требуемой структуры, !

О которая через штуцер 2 втягивается внутрь полой иглы 3. После заполнения внутренней полости иглы 3 ее извлекают, а биопсийный материал передают на исследование.

В зависимости от разворота поворотного диска 7 относительно исходного положения режущий элемент 4 отводится от первоначального на больший угол. На фиг. 1 показано положение режущего элемента 4, соответствующее развороту вправо на 180 относительно исходного положения.

Формула изобретения

Устройство для биопсии тканей мозга, содержащее полый корпус со штуцером, размещенную внутри корпуса полую иглу с ре25 жуш 1 элементом рукоятку, Отли.ающееся тем, что, с целью снижения травматизации биоптата, игла расположена у одной из боковых стенок корпуса и жестко соединена с ним, при этом режущий элемент выполнен ложкообразной формы с боковой режущей

30 кромкои, а рукоятка — в виде подпружиненного поворотного диска с радиальными пазами и фиксатором и соединена с одной нз боковых кромок режущего элемента гибкой связью.
