Игра-головоломка

Игра-головоломка

Иллюстрации

Показать все

Реферат



Изобретение относится к логическим играм и позволяет повысить занимательность . Игра-головоломка содержит основание 1 с замкнутыми пересекающимися направляющими пазами 2, расположенными на одной из сторон основа1шя, игровые элементы 3 с различными метками на противолежащих сторонах, расположенные в направляющих пазах 2 с возможностью перемещения , дополнительные замкнутые пазы, расположенные на другой стороне основания , по меньшей мере один проходной канал, соединяющий замкнутые направляющие пазы на обеих сторонах основания . Дополнительные игровые элементы установлены в дополнительных замкнутых пазах 4 с возможностью перемещения и перехода из направляющих пазоя с одной стороны основания 1 в направляющие пазы на другой стороне основания через проходной канал и ограничительную подвижную заслонку 7, перекрывающую проходные каналы. Играголоволомка может иметь стойку 8 для установки основания в вертикальное положение. В исходном положении игровые элементы расположены случайным образом. Перемещая игровые элементы по направляющим пазам и через проходные каналы с одной стороны основания 1 на другую, добиваются упорядочивания игровых элементов согласно меткам . 2 з.п. ф-лы, 4 ил. i (О

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) 54 А1

И1) 4 А 63 F 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A8T0PCHGMY СВИДЕТЕЛЬСТВУ!

1 "

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛЛМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4136598/28-12

:(22) 20.10.86 . ;(46) 15.11 88. Бюп. N 42 (75) Л.М.Либерчук (53) 685.81(088.8)

{56) Авторское свидетельство СССР

Ф 1222297, кл. А 63 F 9/06, 1984 . (54) ИГРА-ГОЛОВОЛОМКА (57) Изобретение относится к логическим играм и позволяет повысить занимательность. Игра-головоломка содержит основание 1 с замкнутыми пересекающимися направляющими пазами 2, расположенными на одной из сторон основания, игровые элементы 3 с различными метками на противолежащих сторонах, расположенные в направляющих пазах 2 с возможностью перемещения, дополнительные замкнутые пазы, расположенные на другой стороне основания, по меньшей мере один проходной канал, соединяющий замкнутые направляющие пазы на обеих сторонах основания. Дополнительные игровые элементы установлены в дополнительных замкнутых пазах 4 с возможностью перемещения и перехода из направляющих пазов с одной стороны основания 1 н направляющие пазы на другой стороне основания через проходной канал и ограничительную подвижную заслонку 7, перекрывающую проходные каналы. Играголоволомка может иметь стойку 8 для установки основания в вертикальное положение. В исходном положении игровые элементы расположены случайным с образом. Перемещая игровые элементы по направляющим пазам и через проходные каналы с одной стороны основания ЯФ

1 на другую, добиваются упорядочива- ( ния игровых элементов согласно меткам. 2 з.п. ф-лы, 4 ил.

143 7054

Изобретение относится к логическим играм и головоломкам.

Цель изобретения — повышение занимательности.

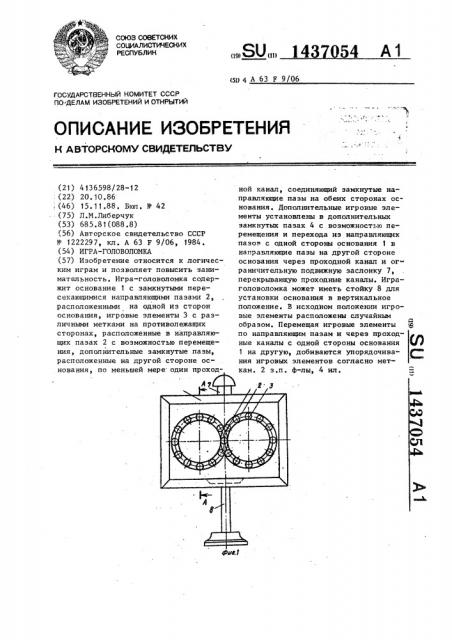

На фиг. 1 изображена головоломка, 5 общий вид; на фиг . 2 — разр ез А-А на фиг. 1; на фиг. 3 — игровой элемент, общий вид; на фиг. 4 — подвижная заслонка и проходной канал в открытом положении.

Игра-головоломка содержит основание 1 с замкнутыми пересекающимися направляющими пазами 2, расположенными на одной из сторон основания, и игровые элементы 3 с размещенными метками на противолежащих сторонах, расположенные в направляющих пазах

2 с возможностью перемещения и перехода из одного направляющего паза в другой, Игра-головоломка имеет так же дополнительные замкнутые пазы 4, расположенные на другой стороне основания, по меньшей мере один проходной канал 5, соединяющий замкнутые направляющие пазы 2 на обеих сторонах основания 1 и дополнительные игровые элемепты б„ установленные в дополнительных замкнутых пазах 4 с возможностью перемещения и перехода из на- 30 правляющих пазов с одной стороны основания в направляющие пазы, расположенные на другой стороне основания через проходной канал 5, и ограничительную подвижную заслонку 7, перекрывающую проходные каналы 5, причем размер проходного канала 5 выполнен достаточным для возможности переворота в нем игровых элементов. При этом игровые элементы могут быть снабжены 4> сферическими выступами, расположенными на противолежащих сторонах игровых элементов. Игра может иметь также стойку 8 для установки основания в вертикальном положении. 45

В исходном положении игровые элементы расположены в направляющих пазах случайным образом. Перемещая игровые элементы по направляющим пазам, 50 открывая или закрывая отдельные проходные каналы 5 подвижной заслонкой

7, и осуществляя переход игровых элементов с одной стороны основания 1 на другую и обратно с возможностью переворота в нем, производят упорядочивание игровых элементов в направляющих пазах в соответствии с игровыми метками.

Ф о р м у л,а и з о б р е т е н и я

1. Игра-головоломка, содержащая основание, замкнутые пересекающиеся направляющие пазы, расположенные на одной из сторон основания, и игровые элементы с различными метками на противолежащих сторонах, расположенные в направляющих пазах с возможностью перемещения и перехода из одного направляющего паза в другой, о т л ич а ю щ а я с я тем, что, с целью повышения занимательности, она имеет дополнительные замкнутые пазы, расположенные на другой стороне основания, по меньшей мере один проходной канал, соединяющий замкнутые направляющие пазы на обеих сторонах основания, и дополнительные игровые элементы, установленные в дополнитепьных замкнутых пазах с возможностью перемещения и перехода из направляющих пазов на одной стороне основания в направляющие пазы, расположенные на другой стороне основания через проходкой канал, и ограничительную подвижную заслонку, перекрывающую проходные каналы, причем размер проходного канала выполнен достаточным для возможности пере-, ворота в нем игровых элементов.

2. Игра-головоломка, по п. 1, о тл и ч а ю щ а я с я тем, что игровые элементы снабжены сферическими выступами, расположенными на противоположных сторонах игровых элементов.

3. Игра-головоломка по п. i о тл и ч а ю щ а я с я тем, что она имеет стойку для установки основания, в вертикальное положение.

1437054

А †.A

Фиг. 2

Составитель А.Косоруков

Редактор М.Товтин Техред M.Õoäàíè÷ Корректор С.Черни

Тираж 411 Подписное

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5818/8

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
