Реферат



Изобретение относится к аппарата.м для разделения водонефтяной эмульсии и может быть использовано на установках подготовки нефти на нефтепромыслах и нефтеперерабатывающих заводах. Целью изобретения является повышение эффективности работы аппарата за счет интенсивного разрушения струй эмульсии на однородные мелкие капли. Аппарат содержит корпус, электроды , коллектор для ввода эмульсии с распределительными трубами 6 и отбойные пластины 7, прикрепленные к распределительным трубам 6 ребром 8. Края отбойных пластин выполнены в виде лепестков 9, поочередно отогнутых вверх под углом 90° и тупым углом по отношению к плоскости отбойной пластины. На трубах коллектора расположены отверстия таким образом, что их оси пересекают отбойную пластину 7 в месте отгиба лепестков. 3 ил. и

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1437068 A 1,5И 4 В 01 0 17/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4207538/31-26 (22) 09.03.87 (46) 15.11.88. Бюл. № 42 (71) Московский институт химического машиностроения (72) Г. А. Мончар, И. А. Мончар, А. Л. Сурис, И. Н. Тупицын и С. Ш. Гершуни (53) 66.066.5 (088.8) (56) Авторское свидетельство СССР № 1389806, кл. В Ol D 17/06, 11.11.86. (54) АППАРАТ ДЛЯ ОБЕЗВОЖИВАНИЯ

И ОБЕССОЛИВАНИЯ НЕФТИ (57) Изобретение относится к аппаратам для разделения водонефтяной эмульсии и может быть использовано на установках подготовки нефти на нефтепромыслах и нефтеперерабатывающих заводах. Целью изобретения является повышение эффективности работы аппарата за счет интенсивного разрушения струй эмульсии на однородные мелкие капли. Аппарат содержит корпус, электроды, коллектор для ввода эмульсии с распределительными трубами 6 и отбойные пластины 7, прикрепленные к распределительным трубам 6 ребром 8. Края отбойных пластин выполнены в виде лепестков 9, поочередно отогнутых вверх под углом 90 и тупым углом по отношению к плоскости отбойной пластины. На трубах коллектора расположены отверстия таким образом. что их оси пересекают отоойную пластину 7 в месте отгиба лепестков. 3 ил.

1437068

Изобретение относится к аппаратам для разделения водонефтяной эмульсии и может быть применено на установках подготовки нефти на нефтепромыслах и нефтеперерабатывающих заводах.

Цель изобретения — говышение эффективности работы аппарата.

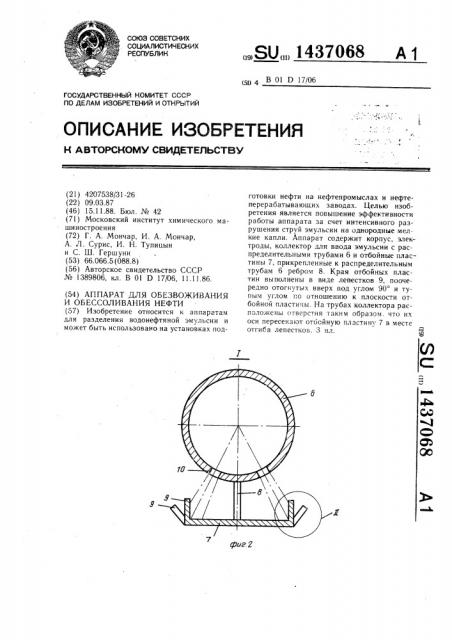

На фиг. 1 представлен аппарат, общий вид; на фиг. 2 — узел 1 на фиг. I; на фиг. 3 узел 11 на фиг. 2.

Аппарат для обезвоживания и обессоливания нефти содержит корпус 1, электроды

2, штуцер 3 для вывода дренажной воды, штуцер 4 для вывода нефти, коллектор 5 для ввода эмульсии с распределительными трубами 6 и отбойные пластины 7, прикрепленные к распределительным трубам 6 ребром 8. Края отбойной пластины 7 выполнены в виде лепестков 9, поочередно отогнутых вверх под углом 90 и тупым углом по отношению к плоскости отбойной пластины.

На трубах 6 коллектора отверстия 10 расположены таким образом, что их оси пересекают отбойную пластину 7 в месте отгиба лепестков.

Аппарат работает следующим образом. 25

Водонефтяная эмульсия поступает в аппарат по коллектору 5 и вытекает из отверстий 10, расположенных на распределительных трубах 6, в слой воды, уровень которого поддерживается выше горизонтальной оси коллектора 5. Струи эмульсии ударяются об отбойные пластины 7, вместе отгиба лепестков, разрушаются на однородные капли, всплывающие к границе раздела фаз.

Здесь образуется промежуточный слой, в котором капли воды, содержащиеся в нефги, сливаются с образованием более крупных капель, которые осаждаются, а капли нефти всплывают. Обезвоженная и обессоленная нефть выводится из аппаоата через штуцер 3, а вода, содержащая соли, дренируется из аппарата через штуцер 4. Наиболее мелкие капли воды укрупняются в электрическом поле, создаваемом в аппарате электродами 2.

Использование изобретения позволяет обеспечить уменьшение среднего диаметра капель, образующихся при распаде струи, а также более равномерное распределение нефти по площади аппарата, поскольку набегающие в место отгиба лепестков струи в результате взаимодействия распадаются. на капли, всплывающие широким фронтом в слое воды.

Таким образом, аппарат для обезвоживания и обессоливания нефти позволяет улучшить распад ст-,уи эмульсии на капли, а также распределение водочефтяной эмульсии по поперечному сечению вследствие увеличения ширины фронта всплывания капель, так как распад, струи происходит не под трубой коллектора, а в области, лежащей справа и слева от нее.

Формула изобретения

Аппарат для обезвоживания и обессоливания нефти, содержащий цилиндрический корпус, внутренний трубчатый коллектор с распределительными трубами, в нижней части которых выполнены отверстия для ввода эмульсии, и горизонтальные отбойные пластины, расположенные под распределительными трубами, отлича.ощийся тем, что, с целью повышения эффективности работы, края отбойных пластин выполнены в виде лепестков, отогнутых вверх поочередно под прямым и тупым углом к отбойной пластине, при этом оси отверстий пересекают отбойную пластину в месте отгиба лепестков.

1437068 РиГЗ

Составитель О. Калякина

Редактор Л. Веселовская Техред И. Верес Корректор Э. Лончакова

Заказ 5820/9 Тираж 642 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
