Скоростной рукавный фильтр

Скоростной рукавный фильтр

Иллюстрации

Показать все

Реферат



Изобретение относится к газоочистке и может быть использовано для глубокой очистки воздуха от тонкодисперсной пыли. Его использование позволит повысить степень очистки и упростить конструкцию за счет последовательного прохождения запьшенного воздуха через три зоны очистки, образованные дополнительными фильтрую- 1ЦИМИ элементами. Скоростной рукавный фильтр содержит цилиндрический корпус 1 с тангенциальным патрубком 2, бункер 4 для сбора пыли, крьшьчатку 15, упругий диск 13 с расположенными по окружностям отверстиями 16 и 17, на которых закреплены кoJrьцa 18 и 19, фильтрукщий элемент 20 и дополнительные фильтрукчцие эheмeнты 21 и 22, закрепленные на кольцах 18 и 19, а регенерирующее устройство 7 выполнено в виде трубчатой трапеции с про- S дольными щелями 9 на боковых сторонах с внешней стороны трапеции. 2 ил. СП

ф и СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1437077 А ) (51) 4

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4236483/23-26 (22) 27,04.87 (46) 15.11.88. Бюп. Р 42 (71) Специальное конструкторское бюро по подземному самоходному горному оборудованию (72) Э.В.Датчиков (53) 66.067.324(088.8) (56) Авторское свидетельство СССР и 1209262, кл. В 01 9 46/02, 1984.

Авторское свидетельство СССР .Р 1277999, кл. В 01 D 46/02,.1985, (54) СКОРОСТНОЙ РУКАВНЫЙ ФИЛЬТР (57) Изобретение относится к газоочистке и может быть использовано для глубокой очистки воздуха от тонкодисперснай пыли, его использование позволит повысить степень очистки и упростить конструкцию за счет последовательного прохождения запыленного воздуха через три зоны очистки, образованные дополнительными фильтрующими элементами. Скоростной рукавный фильтр содержит цилиндрический корпус 1 с тангенциальным патрубком 2, бункер 4 для сбора пыли, крыльчатку

i5, упругий диск 13 с расположенными по окружностям отверстиями 16 и 17, на которых закреплены кольца 18 и

19, фильтрующий элемент 20 и дополнительные фильтрующие элементы 21 и

22, закрепленные на кольцах 18 и 19, а регенерирующее устройство 7 выполнено в виде трубчатой трапеции с про ф дольными щелями 9 на боковых сторонах с внешней стороны трапеции. 2 ил.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1437077

Изобретение относится к газоочистке и может быть использовано для глубокой очистки воздуха от тонкодисперсной пыли.

Целью изобретения является повышение эффективности очистки и упрощение конструкции.

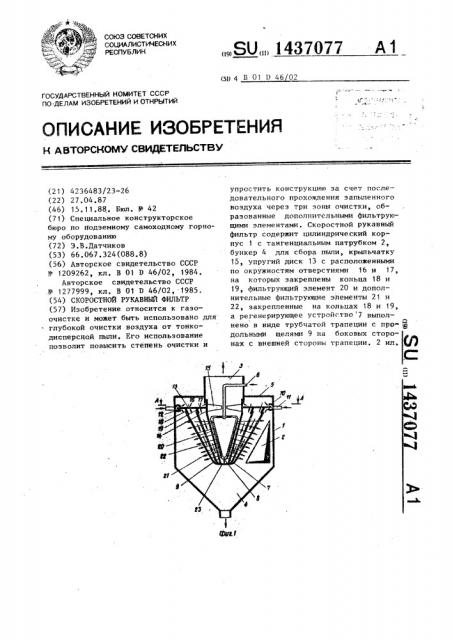

На фиг. 1 изображен скоростной рукавный фильтр, общий вид; на, 10 фиг. 2 — paspes А-A на фиг. 1. .Скоростной рукавный фильтр содержит цилиндрический корпус 1 с тангенциальным входным патрубком 2, выходным патрубком 3, бункером 4 15 для сбора пыли, крышкой 5, В верхней части корпуса 1, внутри выходного патрубка 3, размещена центральная труба 6, фильтр содержит регенерирующее устройство 7, выполненное 20 в виде трубчатой трапеции, меньшее основание которой снабжено отверстием 8, а боковые стороны — продоль( ными щелями 9, расположенными с их внешней стороны. В верхней части цилиндрического корпуса 1 размещен трубчатый коллектор 10 с патрубками

11 и кольцевой щелью 12, внутрь кото рой входят края упругого диска 13, содержащего в своей средней части 30 обечайку 14, снабженную крыпьчаткой

15, В плоскости диска 13 размещены по кругу отверстия 16 и 17, с внешней стороны которых на нижней стороне диска 13 закреплены кольца 18 и 19, направленные в сторону бункера 4. На обечайке 14 и кольцах 18 и 19 закреп" лены фильтрующие элементы 20, 21. и

22, в нижней части которых закреплено днище 23. 40

Скоростной рукавный фильтр работает следующим образом.

Под действием вентилятора (не показан) запыленный воздух поступает

l через тангенциальный входной патру 45 бок 2 в цилиндрический корпус 1, при этом крупная фракция пыли за счет циклонного эффекта выпадает в бункер 4. Далее частично очищенный воз дух проникает через вращающийся воздушный слой, образованный воздухом„ выходящим через кольцевую щель 12 трубчатого коллектора 10 параллельно поверхности фильтрующего элемента 22 и направленным сверху вниз, при этом осуществляется частичная очистка воздуха от пыли и отклонение пылевых частиц в сторону бункера 4. Затем частично очищенный воздух проникает через фильтрующий элемент 22, где также очищается. Затем воздух последовательно преодолевает эоны фильтрации, образованные воздушными слоями, выходящими через выполненные концентрично отверстия 16 и 17, а также фильтрующими элементами 20 и 21, подвергаясь при этом глубокой очистке, контактирует с крыльчаткой 15 и приводит во вращение связанный с ней упругий диск 13, а затем через выходной патрубок 3 выводится эа пределы скоростного фильтра. Осевшая на фильтрующих элементах 20, 2 1 и 22 пыль удаляется с помощью обратной продувки, осуществляемой через продольные щели 9 регенерационного устройства 7, а также за счет центробежных сил, возникающих при вращении фильтрующих элементов, и встряхивания последних за счет воздействия на фильтрующие элементы неуравновешенных сил, возникающих при воздействии на днище 23 струи сжатого воздуха, выходящего через отверстие 8, и подъемной силы крыльчатки 15, а также за счет упругих свойств диска 13, совершающего возвратно-поступательное движение сверху вниз под действием этих же сил в пределах зазора, образо.ванного кольцевой щелью 12 и диском ,13, что обеспечивает удаление уловленной пыли за счет встряхивания фильтрующих элементов. Кроме того, изменение параметров воздуха, находящегося в пространстве между крышкой

5 и упругим диском 13 (например, при его импульсной подаче), также способствует регенерации фильтрующих элементов 20, 21 и 22 путем их встряхивания. Вместе с тем воздух, выходящий через кольцевую щель 12, препятствует проникновению запыленного воздуха из Корпуса 1 в выходной патрубок 3. Таким образом, проходя последовательно шесть зон очистки, образованных тремя вращающимися фильтрующими элементами и тремя воздушными завесами, а также очищаясь в корпусе фильтра за счет циклонного эффекта, запыленный воздух подвергается глубокой очистке., Применение предлагаемого фильтра позволит осуществить более полную очистку воздуха от пыли за счет последовательного преодоления запыленным воздухом нескольких зон фильтрации, образованных дополнительными

1437077 в пространствах межпу фильтрующими элементами. Кроме того, предлагаемый фильтр проще по конструкции за счет выполнения регенерирующего уст5 ( ройства в виде трубчатой трапеции и упразднения кольцевой камеры с эжекторным соплом, а также полутора. фильтруюшими элементами и конусообразными, вращающимися воздушными завесами, образованными струями воздуха, выходящими через отверстия в упругом диске, а также пылевыми частицами, выбиваемыми струями сжатого воздуха, выходящими через продольные щели и выполненные с внешней стороны боковых сторон трапеции регенераци- щ. онного устройства..

Выполнение же диска упругим позволит дополнительно осуществлять регенерацию фильтрующих элементов за счет его упругих колебаний в вертикальной плоскости, возникающих вследствие неуравновешенйости сил, воздействующих на него с одной стороны— подъемной силы крыпьчатки, а с другой — силы давления воздуха, подана- 2р емого через кольцевой коллектор в пространство между упругим диском и крышкой корпуса, а также за счет давления сжатого воздуха, выходящего через отверстия в меньшем основании 25 трапеции регенерационного устройства и воздействующего на днище.

Таким образом, предлагаемый фильтр позволяет повысить степень очистки запыленного воздуха эа счет после- эп довательного прохождения последним трех зон очистки, создаваемых допол нительныхми фкльтрующими элементами, и трех воздушных завес, создаваемых

Формула изобрете ния

Скоростной рукавный фильтр, содержащий корпус с тангенциальным патрубком подвода газа, диск, по центру которого установлены обечайка с крыльчаткой, бункер для сбора пыли, снабженные днищем фильтрующие элементы и расположенное по оси трубчатое регенерирующее устройство, о т л и ч аю шийся тем, что, с целью повышения эффективности очистки и упрощения конструкции, диск выполнен из упругого материала с расположенными

Go oKpgjKHocTHM отверстиями, фильтр снабжен кольцами, прикрепленными к кромкам отверстий и обращенными в бункер, при этом регенерирующее устройство выполнено в виде трапеции с меньшим основанием в нижней части, боковые стороны которой содержат с внешней стороны продольные щели, а. коаксиально установленные фильтрующие элементы прикреплены к кольцам и обечайке в верхней части.
