Класс 81е, 76 № 143720 асСР

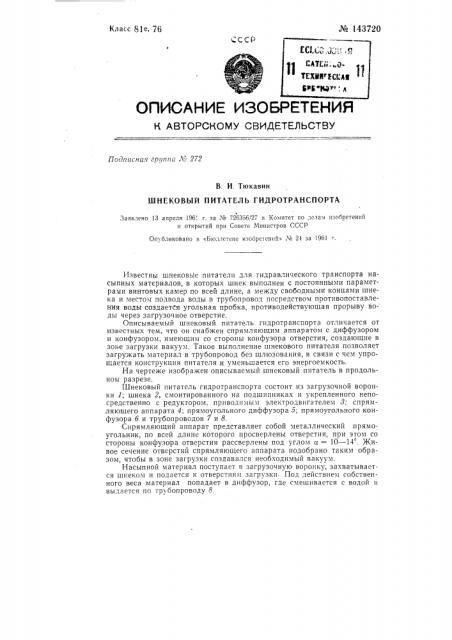

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лб 272

В. И. Тюкавин

ШНЕКОВЫЙ ПИТАТЕЛЬ ГИДРОТРАНСПОРТА

Заявлено 13 апреля 196! г. за М 726356 27 в Комитет по лелам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 24 за 1961

Известны шнековь1е питатели для гидравлического транспорта насыпных материалов, в которых шнек выполнен с постоянными параметрами винтовых камер по всей длине, а между свободными концами шнека и местом подвода воды в трубопровод посредством противопоставления воды создается угольная пробка, противодействующая прорыву воды через загрузочное отверстие.

Описываемый шнековый питатель гидротранспорта отличается от известных тем, что он снабжен спрямляющим аппаратом с диффузором и конфузором, имеющим со стороны конфузора отверстия, создающие в зоне загрузки вакуум, Такое выполнение шнекового питателя позволяет загружать материал в трубопровод без шлюзования, в связи с чем упрощается конструкция питателя и уменьшается его энергоемкость.

На чертеже изображен описываемый шнековый питатель в продольном разрезе.

Шнековый питатель гидротранспорта состоит из загрузочной воронки 1; шнека 2, смонтированного на подшипниках и укрепленного непосредственно с редуктором, приводимым электродвигателем 3; спрямляющего аппарата 4; прямоугольного диффузора 5; прямоугольного конфузора б и трубопроводов 7 и 8.

Спрямляющий аппарат представляет собой металлический прямоугольник, по всей длине которого просверлены отверстия, при этом со стороны конфузора отверстия рассверлены под углом а = 10 — 14 . 5Кивое сечение отверстий спрямляющего аппарата подобрано таким образом, чтобы в зоне загрузки создавался необходимый вакуум.

Насыпной материал поступает в загрузочную воронку, захватывается шнеком и подается к отверстиям загрузки. Под действием собственного веса материал попадает в диффузор, где смешивается с водой и выдается по трубопроводу 8.

3% 143720

B заключении, треста «Павлоградшахтострой» отмечается, что наличие в шнековом питателе спрямляющего аппарата позволяет при загрузке насыпных материалов в многоструйный поток воды сохранять в, месте загрузки относительно постоянный вакуум. (М

Предмет изобретсния

Шнековый питатель гидротранспорта насыпных. материалов, преимущественно угля, включающий шнек с постоянными параметрами винтовых камер по всей длине, отличающийся тем, что, с целью упрощения конструкции и уменьшения энергоемкости пит.: тели, н сн:" спрямляющим аппаратом с диффузором и конфузором, имеющим вну, ри, со стороны конфузора, отверстия, создающие в зоне загрузки вакуум., позволяющий загружать материал в трубопровод без щлюзовапи»..
