Реферат



Изобретение относится к литейному и кузнечному производству. Цель изобретения - эффективное использование абразивного материала, уменьшение износа панелей рабочего отсека и абразивного материала. Камера содержит рабочий отсек 1, шлюзовые отсеки 2, прямолинейную ветвь 5 конвейера с подвесками, механизм вращения подвесок, дробеметные аппараты 9 с роторами 10, систему циркуляции и сепарации абразивного материала. Дробеметные аппараты 9 установлены на торцовых панелях А рабочего отсека 1. Вертикальная плоскость симметрии роторов 10 проходит через продольную ось прямолинейной ветви 5 подвесного конвейера. Отливки 7 со стержнями на подвесках поступают из шлюзового отсека в рабочий отсек 1, где подвергаются воздействию потока абразивного материала от дробметных аппаратов 9, 2 ил. С/)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU „„3 437202 А 1 (5g 4 В 24 С 3/08

ГОСУДАРСТВЕННЬЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБ, ЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИД=ТЕЛЬСТВУ (21) 4077918/25-08 (22) 18.06.86 (46) 15. 11.88. Вюл. 9 42 (71) Всесоюзный научно-исследовательский институт литейного машиностроения, литейной технологии и автоматизации литейного производства. (72) В.Б.Дудниченко, В.В.Парамошин, Л.Ф.Лиокумович, Н.И.Жиляев и В.И.Трифонов (53) 621.9.048 (088.8) (56) Plaster Н.I. Blast clianing апд allied processes. Vol 1-2.

London, Industrial Newspapers, Limited, 1972-1973, р.66-67, fig.71. изобретения — эффективное использо вание абразивного материала, уменьшение износа панелей рабочего отсека и абразивного материала. Камера содержиг рабочий отсек 1, шлюзовые отсеки 2, прямолинейную ветвь 5 конвейера с подвесками, механизм вращения подвесок, дробеметные аппараты

9 с роторами 10, систему циркуляции и сепарации абразивного материала.

Дробеметные аппараты 9 установлены на торцовых панелях 4 рабочего отсека

1. Вертикальная плоскость симметрии роторов 10 проходит через продольную ось прямолинейной ветви 5 подвесного конвейера. Отливки 7 со стержнями на ф (54) ДРОБЕМЕТНАЯ КАМЕРА НЕПРЕРЫВНОГО подвесках поступают из шлюзового отДЕЙСТВИЯ сека в рабочий отсек 1, где подвергаются воздействию потока абразивного (57) Изобретение относится к литейно- материала от дробметнык аппаратов 9. му и кузнечному производству. Цель 2 ил.

Я-А г 7

14372

Изобретение относится к устройствам для очистки отливок свободным абразивом.

Целью изобретения является более эффективное использование потока абразивного материала, уменьшение износа панелей рабочего отсека и абразивного материала.

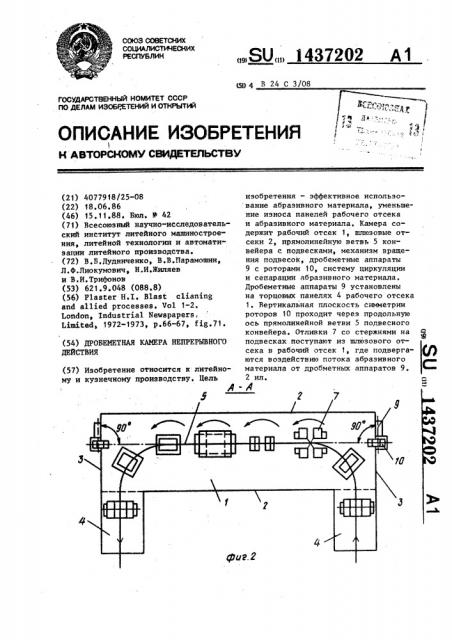

На фиг.1 изображена дробеметная камера непрерывного действия, общий вид на фиг.2 - разрез А-А на фиг.1.

Дробеметная камера состоит из рабочего отсека 1 с боковыми панелями

2 и торцовьики панелями 3, шлюзовых 15 отсеков 4. Над рабочим отсеком 1 расположена прямолинейная ветвь 5 конвейера перпендикулярно торцовым панелям 3, снабженным подвесками 5 для транспортирования отливок 7. Рабочий 2о отсек снабжен механизмом 8 вращения подвесок 6, дробеметными аппаратами

9 с роторами 10, установленными на торцовых панелях 3, системой 11 циркуляции и сепарации абразивного 25 материала, включающей шнеки, элеваторы, сепараторы и трубопуоводы для подачи абразивного материала к дробеметньж аппаратам и удапения отходов сепарации. 30

Дробеметная камера непрерывного действия работает следующим образом.

Отливки 7 со стержнями на подвесках 6 подвесного конвейера поступают в зависимости от направления движеЗБ ния конвейера в один из шлюзовых отсеков 4, а из него — s рабочий отсек

1. В рабочем отсеке. 1 отливки 7 подвергаются воздействию потока абразивного материала, создаваемого дробеметными аппаратами 9. Подачу абразивного материала к дробеметным аппаратам 9 осуществляет система 11 циркуляции и сепарации.

02 2

Пройдя рабочий отсек 1, подвески

6 с отливками 7 поступают во второй шлюзовой отсек 4. Шлюзовые отсеки 4 служат для предотвращения вылета абразивного материала в зону обслуживания дробеметной камеры.

Благодаря расположению осей вращения ротора .10 перпендикулярно прямолинейной ветви 5 подвесного конвейера в рабочем отсеке 1, в отличие от известных дробеметных камер, достигается более эффективное использование потока абразивного материала.

При установившемся режиме работы камеры, когда все подвески загружены, часть дроби, прошедшая мимо или сквозь окна отливки на первой от аппаратов подвеске, попадает на отливки второй подвески,, третьей и т.д. Количество подвесок на прямолинейной ветви конвейера выбирается с таким расчетом, чтобы максимально испольэовать поток абразивного материала и его энергию.

Формула изобретения

Дробеметная камера непрерывного действия, содержащая рабочую камеру с торцовыки и боковыми панелями, конвейер с прямолинейной ветвью, перпендикулярной торцовым панелям, несущий подвески с механизмом их вращения, дробеметные аппараты с роторами, систему циркуляции и сепарации абразивного материала, о т л и ч а ю щ ая с я тем, что, с целью повышения эффективности обработки путем более полного использования потока абразива и уменьшения износа панелей рабочей камеры, дробеметные аппараты установлены на торцовых панелях, а вертикальная плоскость симметрии их роторов проходит через продольную ось прямолинейной ветви конвейера.
