Реферат



Изобретение относится к механическим средствам для закрепления чего-либо в виде листа и предназначено для закрепления чертежей на чертежных досках. Повышение удобства в пользовании достигается за счет того, что стержни на конц,е имеют снизу напротив кулачков валика свой кулачок и закреплены так, что их можно поворачивать в отверстиях опоры для листов во втулках в приподнятом головкой вверх от опоры виде вокруг себя и своим кулачком вокруг места - сбоку от кулачка валика, и фиксировать в отверстиях опоры в отжатом обратно виде с помощью многогранного гнезда. 9 ил.

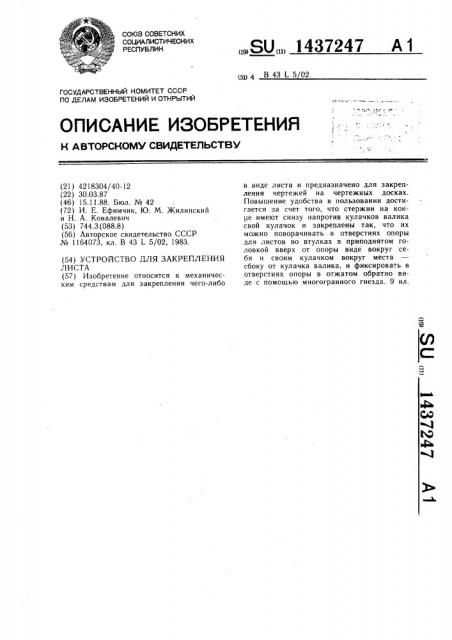

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 5114 В 43 L 5 02, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4218304/40-12 (22) 30.03.87 (46) 15.11.88. Бюл. № 42 (72) И. Е. Ефимчик, Ю. М. Жилинский и Н. А. Ковалевич (53) 744.3 (088.8) (56) Авторское свидетельство СССР .№ 1164073, кл. В 43 1 5/02, 1983. (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ

ЛИСТА (57) Изобретение относится к механическим средствам для закрепления чего-либо

„„SU„„1437247 А 1 в виде листа и предназначено для закрепления чертежей на чертежных досках.

Повышение удобства в пользовании достигается за счет того, что стержни на конце имеют снизу напротив кулачков валика свой кулачок и закреплены так, что их можно поворачивать в отверстиях опоры для листов во втулках в приподнятом головкой вверх от опоры виде вокруг себя и своим кулачком вокруг места сбоку от кулачка валика, и фиксировать в отверстиях опоры в отжатом обратно виде с помошью многогранного гнезда. 9 ил.

1437247

Формула изобретения

Изобретение относится к механическим средствам для закрепления чего-либо в виде листа и предназначено преимущественно для закрепления на чертежных досках чертежей.

Цель изобретения — повышение удобства в пользовании.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — фрагмент устройства, вид с тыльной стороны; на фиг. 3сечение А — А на фиг. 1; на фиг. 4 — сечение Б — Б на фиг. 1; на фиг. 5 и 6 — сечение  — В на фиг. 1 в различных положениях деталей; на фиг. 7 — сечение à — Г на фиг. 1; на фиг. 8 — сече ние Д вЂ” Д на фиг. 5; на фиг. 9 — по порядку детали устройства, аксонометрия.

Устройство содержит для листа опору 1 в виде чертежной доски с втулками 2 в ее отверстиях и зажимы из стержней 3, которые установлены подвижно через отверстия сквозь опору 1 во втулках 2 и с помощью кулачков 4 валиков 5 могут быть передвинуты от опоры 1 головкой 6 вверх и упруго отжаты обратно с помощью пружин 7. Втулки 2 могут крепиться в отверстиях чертежной доски с помощью кольцевого буртика и гайки 8. Г1ри этом сами отверстия чертежной доски расположены в соответствии с размерами стандартных форматов чертежных листов 9. Валики 5 закреплены в соосных отверстиях сквозь стенки втулок 2 и тыльной стороны чертежной доски и могут поворачиваться за ручку 10.

Стержни 3 на конце снизу имеют свой кулачок 11 напротив кулачков 4 валиков 5. Кулачок 11 может быть надет одной своей частью 12 на конец стержня 3 и закреплен с помощью шпильки 13, под которую у стержня 3 и у кулачка 1! предусмотрены отверстия.

Стержни 3 закреплены так, что их можно поворачивать в отверстиях опоры 1 для листа во втулках 2 вокруг себя в приподнятом кверху от опоры 1 головками 6 виде и своим кулачком 11 — вокруг листа сбоку от находящегося напротив него кулачка 4 валика 5, т. е. как бы асимметрично ему, и фиксировать их в отверстиях опоры 1 в отжатом обратно виде с помощью многогранного гнезда 14 у втулок 2, ориентируя либо вдоль края закрепляемого чертежного листа 9, либо поперек него.

У стержней 3 головки 6 имеют овальную форму и под ними часть 15 стержня 3 выполнена многогранной подобно гнезду 14 у втулок 2. У втулок 2 под головку 6 стержней 3 имеется подобная им выемка 16, а для установки шпильки 13 через втулку 2 в отверстия стержня 3 и кулачка 11 для их скрепления предусмотрено окно 17.

Для закрепления чертежного листа 8 стандартного формата определяют головками 6 каких стержней 3 чертежный лист 8 будет закреплен. Затем, управляя ручками 10, поворачивают кулачки 4 валиков 5, добиваясь того>чтобы стержни 3, головки 6 которых участвуют в закреплении чертежного листа 8, передвигаясь гoJIoBKBMH 6 от опоры 1 вверх, образовали между ними и ее лицевой стороной зазор, достаточный для ввода под него края чертежного листа 8. Выровняв и расправив уложенный на опору 1 с ее лицевой стороны чертежный лист 8, его закрепляют, повернув те стержни 3, которые участвуют в закреплении, за головки 6 так, чтобы головки 6 легли поперек чертежного листа 8. При этом пружины 7 эти стержни 3 отжимают обратно и они головками 6 замыкают чертежный лист 8. А для того, чтобы были отжаты обратно стержни 3, головки 6 которых не участвуют в закреплении, но были передвинуты, управляя ручками 10, возвращают кулачки 4 валиков 5 в исходное положение.

Устройство для закрепления листа, содержащее зажимы из стержней, подвижно установленных через отверстия сквозь опору для листа с возможностью передвигания их кулачками валика головкой от лицевой стороны опоры вверх и упругого отжатия обратно, отличающееся тем, что, с целью повышения удобства в пользовании, стержни на конце имеют снизу напротив кулачков валика свой кулачок и закреплены с возможностью поворота в отверстиях GIIoры в приподнятом головкой вверх от опоры виде вокруг себя и своим кулачком вокруг места сбоку от кулачка валика и фиксации в отжатом обратно виде в отверстиях опоры посредством многогранного гнезда.

1437247

ДЫР с ф ЫЯ 7

Щ/Г,. у

1437247

77 г авиа Ю
