Устройство для перемещения кожевенного полуфабриката между рабочими машинами

Устройство для перемещения кожевенного полуфабриката между рабочими машинами

Иллюстрации

Показать все

Реферат



Изобретение относится к легкой промышленности и позволяет повысить надежность перехода кожи с одного струнного транспортера на другой. Устройство имеет средство для передачи кож, содержащее вал 3 с жестко закрепленными на нем звездочками 4. Звездочки имеют скругленные выступы и углубления по своему контуру. При этом по сторонам выступов на звезд очках имеются лопатки. Кольца 5 разделяют звездочки на валу 3. Направляющий вал 3 расположен над CTpyHaNM 6 транспортеров, а гладкий вал 7 - под струнами.-Линейная скорость выступов звездочек превышает скорость движения, струн в 1,5-2 раза. 1 з.п.ф-лы, 4 ил. (

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 С 14 В 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4226743/28-12 (22) 04.03.87 (46) 15. 11.88. Бюл. Ф 42 (71) Орловский научно-исследовательский институт легкого машиностроения (72) С.В.Андреев и А.И.Чупахин (53) 675.055.7 (088.8) (56) Распыпительный агрегат фирмы

"Poletto", Италия, установленный на

Курском кожзаводев 1975 г. и описанный в каталоге фирмы (Инлегмаш-84). (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ КОЖЕВЕННОГО ПОЛУФАБРИКАТА МЕЖДУ РАБОЧИМИ

МАШИНАМИ (57) Изобретение относится к легкой

„„SU„„3437399 А1 промышленности и позволяет повысить надежность перехода кожи с одного струнного транспортера на другой.

Устройство имеет средство для передачи кож, содержащее вал 3 с жестко закрепленными на нем звездочками 4.

Звездочки имеют скругленные выступы и углубления по своему контуру. При этом по сторонам выступов на звездочках имеются лопатки. Кольца 5 разделяют звездочки на валу 3. Направляющий вал 3 расположен над струнами 6 транспортеров, а гладкий вал 7 — под струнами.. Линейная скорость выступов звездочек превышает скорость движения. струн в 1,5-2 раза. 1 з.п.ф-лы, 4 ил. Я

Изобретение относится к кожевенной промышленности и может быть использовано в агрегатах покрывного крашения и при создании поточных линий íà операциях отделки хромовых кож.

Цель изобретения — повышение надежности работы при переходе кожи с одного струнного транспортера на другой.

1Q

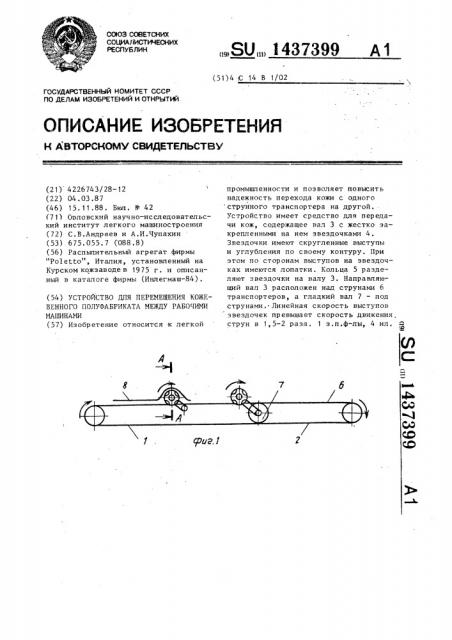

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — сечение А-А на фиг. 1; на фиг. 4 — сечение Б-Б на фиг. 3. 15

Устройство для перемещения кожевенного полуфабриката состоит из струнных транспортеров 1 и 2, направляющего вала 3 с насаженными на нем звездочками 4 с выступами и углубле- 20 ниями и расположенными между ними лопатками, и разделительных колец 5.

Направляющий размещенный между звез-. дочками вал 3 установлен над струнами 6 транспортера так, что раздели- 25 тельные кольца 5 имеют контакт со струнами 6. Гладкий вал 7 установлен под струнами в контакте с ними с другой стороны относительно распределительных колец. Струны 6 ограничены в 3д перемещении вверх, вниз и в стороны.

Звездочки 4 имеют скругленные выступы и углубления по своему контуру.

По сторонам выступов па звездочках имеются лопатки, кольца 5 раэмешены между звездочками. Каждая последующая звездочка установлена на валу со смещением на 45 . Полуфабрикат 8 (кожа)„ перемещаясь на струнах 6 транспортера 1 подходит к направляющему валу 3, который, вращаясь навстречу перемещению кожи 8 и струи выступами и лопатками звездочек 4., захватывает и перебрасывает кожу 8 через себя на движущиеся струны 6 или на послецующий транспортер 2. При этом струны 6 транспортера, ограниченные сверху разделительными кольцами 5, по сторонамзвездочками 4 и снизу-гладким валом

7, продолжают перемещаться с опреде50 ленным интервалом по заданному направлению.

Изобретение позволяет осуществить надежное транспортирование кож, исключить провалы и эападание кож между струнами при передаче с одного транспортера на другой, что позволит повысить качество обработки кож, например, при покрывном крашении. Смещение звездочек при установке на валу на 45О обеспечивает плавный заход кож и исключает возможность закидывания переднего края кожи. !

Формула изобретения

1 ° Устройство для перемещения кожевенного голуфабриката между рабочими машинами, содержащее струнные транспортеры, охватывающие приводные валы и расположенные в одной плоскости, и средство для передачи кожи с одного транспортера на другой, выполнено в виде направляющего вала, размещенного перпендикулярно направлению струн и несущего на себе жестко закрепленные опорные элементы. расположенные между струнами, о т л и ч а ю щ е е— с я тем, что, с целью повышения на— дежности работы при переходе кожи с одного струнного транспортера на другой за счет удержания струн транспортеров в заданном положении, средство для передачи коъи с одного транспортера на другой имеет дополнительный гладкий вал, размещенный под струна— ми транспортера параллельно направляющему валу и со смещением относительно него по направлению перемещения струн, при этом опорные элементы состоят иэ расположенных со смещением на шаг одна относительно другой звездочек, имеющих скругленные выступы и углублеHHH с размещенными на обеих сторонах выступов лопатками, и разделяющих звездочки колец, при этом соотношение линейной скорости выступов звездочек к скорости движения струн обеспечивается приводом в пределах 1,5-2.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что привод. звездочек выполнен обеспечивающим воэможность их вращения в направлении навстречу движению струн.
