Реферат



Изобретение позволяет расширить эксплудтахщоншйе возможности насоса путем обеспечения перекачивания абразивных составов неоднородной структуры и повьшения межремонтного срока cityxGu, Во внутренней полости 4 статора 1 с входным и выходным отверстиями 2, 3 установлена разрезная обойма (О). В О размещены сопряженные обрезиненные винтовые роторы (Р). Синхронизирукнцие шестерни и Р установлены на валах 14. Устр-во для компенсации износа поверхностей Р и О г выполнено в виде установленного в отго г 18 / / iiiQwnigi3 п верстии 10 Р регулировочного винта И с гайкой 12. Резьбовая часть винта И сопряжена с резьбовым отверстием 13 в валу 14 и полостей 15, 16 всасывания и нагнетания. О и Р вьшолнены коническими . В полости 15 установлен вспомогательный нагнетатель, выпол - ненный в виде радиальных лопастей 17 на валах 14. На боковых поверхностях 18 выступов 19 Р 6 выполнены самоуплотняюрие кромки 20. Дно 21 впадин 22 выполнено зубчатым с наклоном зубьев 23 в сторону, противоположную направлению вращения Р, чем достигается дополнительное повышение герметизации. Возникающая в межвитковых полостях частичная компрессия гасится упругими стенками. О выполнена с запасом по толщине. Дпя поддержания зазоров между Р и О на определенном уровне Р установлены с возможностью осевого перемещения. 2 з.п. ф-лы, 3 ил. s. (Л 75 77 00 ч ел ч ел 7f г 7 фиг. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН д11 4 F 04 С 18/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHQIVtV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТОЕННЫЙ HOMHTET СССР

ПО;ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4210020J25-06 (22) 17.03.87 (46) 15.11.88. Бюл. 11 42 (75) И.М.Чесноков и А.И.Чеснаков (53) 621.514 (088.8) (56) Авторское свидетельство СССР

У 1079894, кл Р 04 С 18/16, 1982. (54) ДВУХВИНТОВОЙ РАСТВОРОНАСОС (57) Изобретение позволяет расширить эксплуатационные возможности насоса путем обеспечения перекачивания абразивных составов неоднородной структуры и повышения межремонтного срока службы. Во внутренней полости 4 статора l с входным и выходным отверс-. тиями 2, 3 установлена разрезная обойма (О). В О размещены сопряженные обрезиненные винтовые роторы (Р).

Синхронизирующие шестерни и P установлены на валах 14. Устр-во для компенсации износа поверхностей Р и О з . выполнено в виде установленного в от„„SU„„1437575 А 1 верстии 10 Р регулировочного винта 11 с гайкой 12. Реэьбовая- часть винта 11 сопряжена с резьбовым отверстием 13 в валу 14 и полостей 15, 16 всасывания и нагнетания. 0 и P выполнены коническими. В полости 15 установлен вспомогательный нагнетатель, выполненный в виде радиальных лопастей 17 на валах 14. На боковых поверхностях

18 выступов 19 Р 6 выполнены самоуплотняющие кромки 20. Дно 21 впадин 22 выполнено зубчатым с наклоном зубьев

23 в сторону, противоположную направлению вращения Р, чем достигается дополнительное повышение герметизации.

Возникающая в межвитковых полостях частичная компрессия гасится упругими стенками. 0 выполнена с запасом по толщине. Для поддеривния неверов Си между P и 0 на определенном уровне P установлены с возможностью осевого перемещения. 2 з,п. ф-лы, 3 ил.

1437575

Изобретение относится к машиностроению, в частности к винтовым растворонасосам.

Цель изобретения — расширение экс5 плуатационных возможностей путем обеспечения нерекачивания абразивных ,составов неоднородной структуры и по.:вышение межремонтного срока службы.

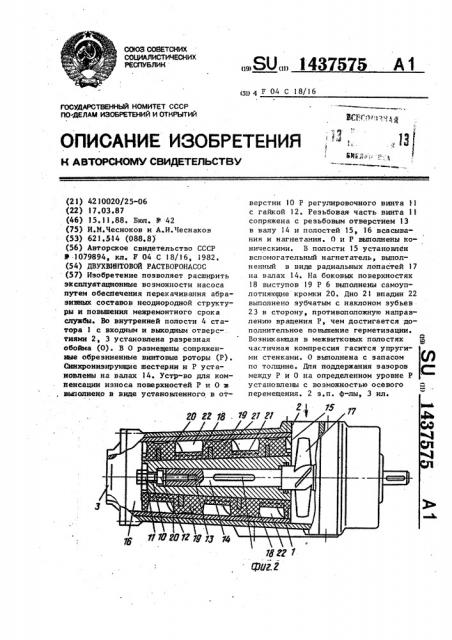

На фиг.1 представлен двухвинтовой и! . растворонасос, продольный разрез; на ,фиг.2 — то же, продольньпЪ разрез ,вдоль оси винтового ротора; на фиг.3— разрез А-А на фиг.1.

Двухвинтовой растворонасос содержит статор 1 с входным 2 и выходным 3 отверстиями, Во, внутренней полости 4 которого установлена разрезная обой:ма 5, размещенные в обойме 5 сопря, женные обрезиненные винтовые роторы 20

"6 синхронизирующие шестерни 7, уст .ройство для компенсации износа поверхностей 8 и 9 роторов 6 и обоймы

5, выполненное в виде установленного с возможностью вращения в отверстии

10 ротора 6 регулировочного винта 11 с гайкой 12, резьбовая часть которого сопряжена с резьбовым отверстием

;13 в валу 14 и полости всасывания 15 .и нагнетания 16 причем винтовые ро" торы 6 и синхроиизирующие шестерни 7 установлены на валах !4, а внутренняя полость 4 статора 1, обойма 5 и винтовые роторы 6 выполнены коническими.

При этом B IIoIIocTN 15 Bсасываяия gc тановлен вспомогательный нагнетатель, выполненный в аиде радиальных лопастей 17, установленных на валах 14.

На боковых поверхностях 18 выступов . 19 винтовых роторов б выполнены само40 уппотняющие кромки 20, а дно 21 впадин 22 выполнено зубчатым.„ с наклоном зубьев 23 в сторону, противоположную направлению вращения винтовых рото ров 6.

Двухвинтовой растворонасос работает следующим образом.

При вращении винтовых роторов 6 процеженный раствор поступает через входное отверстие 2 в полость 15 всасывания, откуда, под действием атмосферного давления и подпора, создаваемого дополнительным негнетателем, он поступает в поочередно открываюаЧеся входные участки межвитковьпс по55 лостей винтовых роторов 6.

В межвитковых полостях винтовых роторов 6 раствор перемещается в осевом направлении в полость 16 нагнета-,. ния, и далее поступает в выходное отверстие 3. При этом за счет взаимного нажимного контакта между обоими винтовыми роторами 6 постоянно обеспечивается двух-трехступенчатое разделение полостей всасывания 15 и нагнетания 16.

Одновременно за счет самоуплотняющихся кромок 20 и зубьев 23, выполненных на дне 21 впадин 22, достигается дополнительное повьппение герметизации, а возникающаА в межвитковых полостях частичная компрессия гасится упругими стенками. Для обеспечения повышения межремонтного срока слукбы обойма.5 выполнена с запасом по толщине. При этом для поддержания зазоров между внутренней поверхностью обоймы 5 и поверхностью винтовых роторов 6 на определенном уровне в течение всего срока службы, винтовые роторы 6 установлены с возможностью осевого перемещения, что обеспечива ется эа счет вращения регулировочного винта 11.

Формула изобретения

1. Двухвинтовой растворонасос, содержащий статор с входным и выходным отверстиями, во внутренней полости которого установлена обойма с размещенными в ней сопряженными винтовыми роторами, синхроиизирующие.шестерни, устройство для компенсации износа поверхностей роторов и обоймы и полость всасывания и нагнетания, причем винтовые роторы и синхронизирующие шестерни установлены на валах„ а внутренняя полость статора, обойма и винтовые роторы выполнены коническими, отличающийся тем, что, с - целью расширения эксплуатационных возможностей путем обеспечения перекачивания абразивных составов неоднородной структуры и повышения межремонтного срока службы, винтовые роторы выполнены обрезиненными, боковые поверхности выступов обрезиненных винтовых роторов снабжены самоуплотняющимися кромками, а дно впадин выполнено зубчатым с наклоном зубьев в сторону, противоположную направлению вращения винтовых роторов.

2. Растворонасос по п.1, о т л ич а ю шийся тем, что он снабжен вспомогательным нагнетателем, выполненным в виде радиальных лопастей, 3. Растворонасос по пп. 1 и 2, отличающийся тем, что обойма выполнена разрезной, а устФ-/ лп/ерчулм

Составитель В.Шарыпов

Техред И.Верес Корр е кт ор С. Черни

Редактор И.Касарда

Заказ 5871/34

Тираж 574 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 з 1437575

4 установленных на валах в полости вса- ройство для компенсации износа выполнено в виде установленного с возможностью вращения в отверстии ротора регулировочного винта с Гайкой, реэ бовая часть которого сопряжена с резьбовым отверстием в валу.
