Устройство для защиты от помпажа компрессора газотурбинного двигателя

Устройство для защиты от помпажа компрессора газотурбинного двигателя

Иллюстрации

Показать все

Реферат



СОЮЗ СОЕЕТСИИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (50 4 F 04 D 27/О?

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И 0THPblTH4

". у.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 1, М А BTOPCHQMV СВИДЕТЕЛЬСТВУ (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЬ| ОТ ПОМПАЖА

КОМПРЕССОРА ГАЗОТУРБИННОГО ДВИГАТЕЛЯ .(57) Изобретение позволяет повысить надежность защиты. Устройство содержит последовательно включенные датчик 1 акустических колебаний, усили(21) 4113735/25-06 (22) 04.09.86 (46) 15.11.88. Бюл. М- 42 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) В.Р.Закиров, P.À.Баимбетов, P.Ô.Ñàèò0â и Н.Н.Уразбахтин (53) 621.515 (088.8) (56) Авторское свидетельство СССР

Ф 630456, кл. F 04 D 27/02, 1978. тель 2, анализатор 3 спектра, блок

4 распознавания образцов и исполнительный механизм 5 регулирующих органов 6 защиты двигателя. Датчик 7 температуры газов эа камерой сгорания, усилитель 8 и блок 9 дифференцирования, подключенный к блоку 4, также соединены последовательно. Акустические колебания преобразуются датчиком

1 в электрический сигнал, который усиливается и подается на анализатор

3, а затем на блок 4. Одновременно сигнал датчика 7 через усилитель 8 и блок 9 поступает на блок 4 и используется в качестве величины уточняющего контролируемого параметра.

1 ил. блока распознавания.

IIpz этом используется решающее пр,авило

0 при ((X) (0 (номинальный режим) 1 при < (Х) > 0 (помпаж) где R — выходной сигнал блока распознавания образов.

Формула изобретения

Составитель А.Барьппников

Техред Л.Сердюкова Корректор Л.Пилипенко

Редактор И.Касарда

Заказ 5873/35

Тираж 574

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к защите от помпажа компрессоров газотурбин, ных двигателей.

Цель изобретения — повышение на5 дежности защиты.

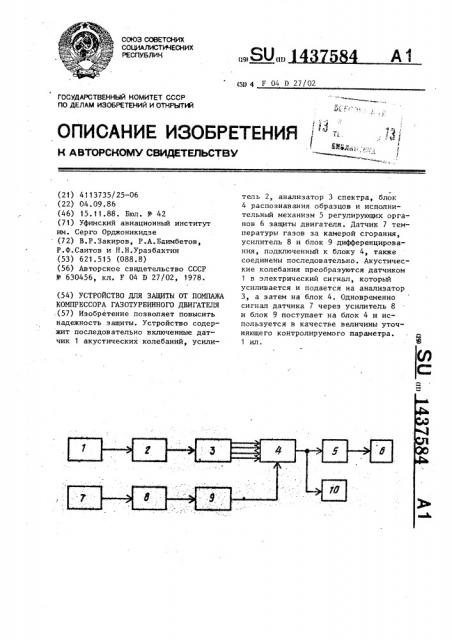

На чертеже представлена блок-схема устройства.

Устройство содержит датчик 1 акустических колебаний, первый усилитепь 10

2, анализатор 3 спектра, блок 4 распознавания образов,, исполнительный механизм 5 регулирующих органов.6 защиты двигателя, датчик 7 температуры газов за камерой сгорания, второй усилитель 8 и блок 9 дифференцирования. Кроме того, на чертеже показан сигнализатор 10.

Устройство работает следующим образом. 20

Акустические колебания, излучаемые двигателем, преобразуются датчиком 1 в электрический сигнал, который усиливается первым усилителем 2 и подается на анализатор 3 спектра. Послед- 25 ний в простейшем случае представляет собой набор фильтров, настроенных на выбранные частоты спектра акустичес ких колебаний двигателя. Выходы ана-! лизатора спектра подключены к входам, . блока 4 распознавания образов, в ка честве которого может быть использован перцептрон, устройство статистической классификации или вычислитель, реализующий алгоритм распознавания образов, в простейшем случае — суммирование масштабированных величин, например, П Щп

L(X) =с А .Х2 +2 А„" Х Х. +

Ьа а 6-{ "3 с 40

2=1

+Й А„.Х„+ g, где А;, A„. А,, Š—.константы, Х Х вЂ” величины сигна<, Р

35 лов на входах

Одновременно сигнал датчика 7 температуры газов за камерой сгорания через второй усилитель 8 и блок 9 дифференцирования поступает также на блок 4 распознавания образов и используется в качестве величины Х уточняющего контролируемого параметра.

При. R = 1 срабатывает сигнализатор

10 помпажа и исполнительным механизмом 5 приводятся в действие регулирующие органы 6 защиты двигателя (например топливный клапан, лента перепуска воздуха и т.п. ..

Устройство для защиты от помпажа компрессора газотурбинного двигателя, содержащее последовательно соединенные датчик акуетических колебаний, первый усилитель, анализатор спектра, блок распознавания образов и исполнительный механизм регулирующих органов защиты двигателя, о т л и— ч а ю щ е е с я тем, что, с целью повьппения надежности защиты, оно дополнительно содержит последовательно соединенные датчик температуры газов за камерой сгорания, второй усилитель и блок дифференцирования, подключенный к блоку распознавания образов.
