Контактный экономайзер

Контактный экономайзер

Иллюстрации

Показать все

Реферат



Изобретение относится к области энергетики и м.б, использовано для утилизации тепла уходящих газов. Цель изобретения - расширение диапазона регулирования экономайзера. Вертикальный корпус 1 имеет выхлопную трубу и ороситель 3, установленный над контактной насадкой. Насадка выполнена в виде секций 4, размещенных в корпусе 1 ярусами с образованием промежуточных зазоров 5. Трубопровод 6 горячих газов имеет патрубок 7, подключенный к корпусу в зоне под нижней секцией 4 насадки. Выхлопной патрубок корпуса 1 содержит датчик 8 т-ры. Трубопровод 6 содержит патрубки , подключенные к корпусу I в зоне одного из промежуточных зазоров. Все патрубки снабжены заслонками 9 с приводами Ю, связанными с датчиком 8 т-ры. Экономайзер позволяет расширить диапазон регулирования т-ры нагрева заданного расхода воды и уходящих газов путем изменения поверхности их взаимодействия и обеспечить автоматизацию режима работы. 1 ил. й

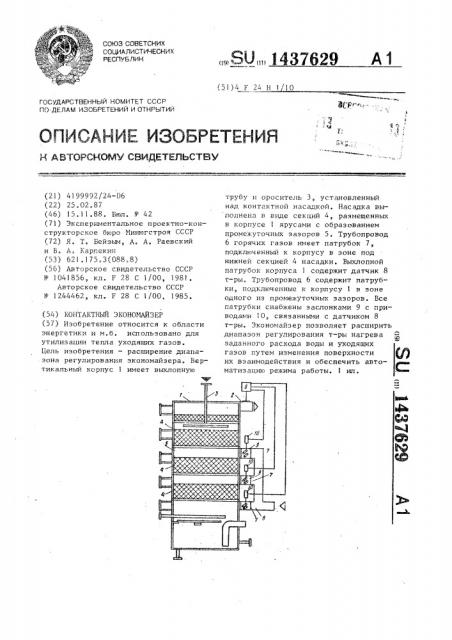

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 г 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4199992/24-06 (22) 25.02.87 (46) 15.11.88. Бюл. № 42 (71) Экспериментальное проектно-конструкторское бюро 11инюгстроя СССР (72) Я, Т. Бейзым, А, А. Раевский и В. A. Карпекин (53) 621.175.3(088.8) (56) Авторское свидетельство СССР

¹ 1041856, кл. F 28 С 1/00, 1981, Авторское свидетельство СССР

¹- 1244462, кл. F 28 С 1/00, 1985. (54) КОНТАКТНЫЙ ЭКОН011АЙЗЕР (57) Изобретение относится к области энергетики и м.б, использовано для утилизации тепла уходящих газов.

Цель изобретения — расширение диапазона регулирования экономайзера. Вертикальный корпус 1 имеет выхлопную.SU 437629 трубу и ороситель 3, установленный над контактной насадкой. Насадка вы полнена в виде секций 4, размещенных в корпусе ярусами с образованием промежуточных зазоров 5. Трубопровод

6 горячих газов имеет патрубок 7, подключенный к корпусу в зоне под нижней секцией 4 насадки. Выхлопной патрубок корпуса 1 содержит датчик 8 т-ры. Трубопровод 6 содержит патрубки, подключенные к корпусу 1 в зоне одного из промежуточных зазоров. Все патрубки снабжены заслонками 9 с приводами 10, связанными с датчиком 8 т-ры. Экономайэер позволяет расширить диапазон регулирования т-ры нагрева заданного расхода воды и уходящих газов путем изменения поверхности их взаимодействия и обеспечить автоматизацию режима работы. 1 ил.

143 629

Ф о р м у л а и з обре т е н и я шая поверхность контакта;. Орячих гас водой. 1 ак, напримe Ii, для сНН жения температуры горячих газов на

I 0C c! Bh vib А, АГ афоНОВ

Редактор 10. Середа Хехред Л. Сердюкова Корректор 0. Черни

Заказ 5876/37 Подписное

ВН11ИП11 Госуд рственного комитета СССР по,делам,зобретеньп и QTKgbII HA

113035„ Москва. Р-35., Раук-окая наб...„ д, 4/5

Производственно--полипpBl!! -:;" (. Оо и : —,--,,лг-..: -i" . Иг Г „ жг Ород vJI, П;;о ктняя 4

Изобретение Относится !<, энергети" ке и может быть использовано для утилизации тепла уходящих газов.

Цель изобретения -- расширение ди-япязоня регулировяния контяк".НОГО экономайзåðà.

На чертеже схематично:-нображйн предлагяемьй,oBTBKTíüII!I экономяйзер, Контактный экономайзер содержит 10 вертикальный корпус 1 с выхлопной трубой и оросителем 3,;- тановленным няд контактной насадкой. выполненной в виде секций 4, раэмгше- ::.. „х в корпусе 1 ярусами с образованием промежу- 1 " точных зазоров 5, и трубопровод Ь горячих газов с патрубками 7,. подключенными к корпусу 1 в зонах под нижней секцией 4 насадки и против зазо. ров 5, 20

Выхлопная труба ? корпуса снабжена датчиком 8 температуры, а все патрубки 7 снабжены заслонками 9 с приводами 10, связанными с упомянутым датчиком 8 температуры.

Зкономайзер работает следующим об-: разом.

При работе экономайзера горячие газы, например, из котла не показа;:-) поступают по патрубкам 7 з корпус i, 30 куда одновременно подают через оро-.и-тель 3 воду, которая в секциях 4 насадки нагревается. В зависимости от показаний датчика 8, включенного в цепь управления приводами 10, Открь|ваются или закрываются соответствующие заслонки 9., увеличивая или уменьвыходе из корпуса 1, а значит для повьшения степени нагрева воды, нижнюю заслонку 9 открывают, а верхние — за-. крыв ак т .

Ври этом весь расход горячих газов последовательно проходит секции 4.

Предлагаемая конструкция контактного экономайзера позволяет расширить диапазон регулирования температуры нагрева заданного расхода воды и уходящих газон путем изменения поверхно— сти их взаимодействия. Кроме того, обеспечивается автоматизация режима работы экономайэера благодаря наличию датчика 8 температуры уходящих газов

-.: а выходе, включенногo в цепь управления приводами 10 заслонок 9.

Контактный экономайзер, содержащий вертикальный корпус с выхло IHoH трубой и оросчтелем, установленным няд контактной насадкой, выполненной в виде секций,, размещенных в корпусе ярусами с Образованием промежуточных зазоров, и трубопровод горячих газон с патрубком, подключенным к корпусу в зоне под нижней секцией насадки, о т л и ч а и шийся тем, что, с целью расширения диапазона регулирования, выхлопной патрубок корпУса дополнительно содержит датчик температуры, а трубопровод горячих г, — патрубки, подключенные каждый к корпусу в зоне одно о из промежуточных зазоров. причем все патрубки снабжены заслонками с приводами,, связанными с упомянутым датчиксл температуры.
