Реферат



Изобретение относится к физической оптике и может быть использовано в технике измерений поляризационных характеристик оптического излучения. Цель изобретения - упрощение конструкции и повышение удобства эксплуатации . Поляриметр содержит оптически связанные и установленные последовательно вдоль оптической оси поляризационный преобразователь 1, вьтолненный в виде электрооптического кристалла , анализатор 2, ось пропускания которого составляет с главным направлением поляризационного преобразователя 1 угол 22,5, систему регистрации 3. Анализатор 2 имеет два оптических выхода на фотоприемники 4 и 5 системы регистрации 3. Двухполярное напряжение подается на поляризационный преобразователь 1 источником питания 7. 1 ил. ip

СОЮЗ СОВЕТСНИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5l)4 С 01 1 4/04

Всу 2 и ., ;у z

Г

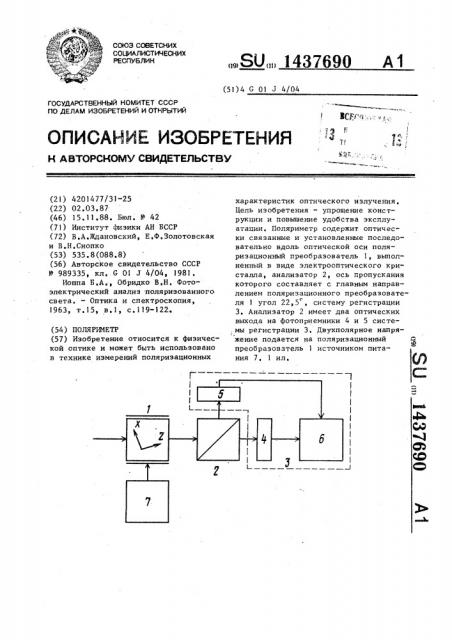

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 4201477/31-25 (22) 02.03.87 (46) 15.11.88. Бюл. № 42 (71) Институт физики АН БССР (72) В,A.)Êäàíoâñõèé, Е.Ф,Золотовская и В.Н.Снопко (53) 535.8(088.8) (56) Авторское свидетельство СССР

¹ 989335, кл. G 01 J 4/04, 1981, Иошпа Б.А., Обридко В,Н. Фотоэлектрический анализ поляризованного света. — Оптика и спектроскопия, 1963, т.15, в.1 с.119-122. (54) ПОЛЯ РИИЕТР (57) Изобретение относится к физической оптике и может быть использовано в технике измерений поляризационных

„„S0 1437690 А 1 характеристик оптического излучения, Цель изобретения - упрощение конструкции и повышение удобства эксплуатации. Поляриметр содержит оптически связанные и установленные последовательно вдоль оптической оси поляризационный преобразователь 1, выполненный в виде электрооптического кристалла, анализатор 2, ось пропускания которого составляет с главным направлением поляризационного преобразователя I угол 22,5, систему регистрации

3. Анализатор 2 имеет два оптических выхода на фотоприемники 4 и 5 системы регистрации 3, Двухполярное напряжение подается на поляризационный преобразователь 1 источником питания 7, 1 ил.

1437690 (1- — ) 12

2(а, — а,) где U а о ь а

Х а +.Ь (а -Ьа.

Изобретение относится к физической оптике и может быть использовано в технике измерений поляризационных характеристик оптического излучения, Цель изобретения " упрощение кон5 струкции и повышение удобства эксплуатации поляриметра, На чертеже представлена структурная схема предлагаемого поляриметра, Поляриметр содержит оптически связанные и установленные последовательно вдоль оптической оси поляризационный преобразователь 1, выполненный в

/ виде электрооптического кристалла, анализатор 2, ось пропускания которого составляет с главным направлением поляриэационного преобразователя 1 угол 22,5, и систему 3 регистрации. 20

Анализатор 2 имеет два оптических выхода на фотоприемники 4 и 5 системы

3 регистрации, которые соединены с регистрирующей аппаратурой 6 системы 3 регистрации. Двухполярное напряжение 25 подается на.поляризационный преобразователь 1 источником 7 питания.

Поляриметр работает следующим образом, 30

Исследуемое излучение поступает вдоль оптической оси на поляризационный преобразователь 1, обладающий линейным электрооптическим эффектом. Напряжение, поданное последовательно 35 на поляризационный преобразователь 1 источником 7 питания, приводит к появлению разности фаз с, равной !1/4; 0;

- /4, между ортогонально поляризованными компонентами излучения. Далее излучение анализируется линейным анализатором 2, установленным так,- .что

его ось пропускания составляет с главным направлением поляризационного преобразователя угол 22,5, Прошедшая че45 рез анализатор 2 доля излучения попадает на.фотоприемник 4 системы 3 регистрации, а отраженная анализатором

2 доля излучения попадает на фотоприемник 5 системы 3 регистрации. Сигналы, снимаемые с фотоприемников 4 и

5, характеризующие долю прошедшего через анализатор и отраженного от него излучения, связаны с параметрами

Стокса анализируемого излучения соот- 55 ношениями:

- 2 2

2(а +а )-(3+ — ) а — (1- -)Ь

-1 2 О 2 О третий параметр Стокса, отражающий преобладание в исследуемом излучении компоненты, линейно поляризованной под углом 45 или в направо ленин под углом -45 к оси Х; — первый параметр Стокса, представляющий собой полную интенсивность исследуемого излучения; — второй параметр Стокса, отражающий преобладание в исследуемом излучении компоненты, линейно поляризованной в направлении под углом

45 или в направлении под о углом -45 к оси Х; †.четвертый параметр Стокса,отражающий преобладание в исследуемом излучении левой или правой круговой поляризации; — доля излучения, прошедшая через анализатор 2 и регистрируемая приемником 4 системы 3 регистрации, при нулевой разности фаз между ортогонально поляризованными компонентами исследуемого излучения; доля излучения, отраженная анализатором 2 и регистрируемая приемником 5 системы

3 регистрации при нулевой разности фаз между ортогонально поляризованными компонентами исследуемого излучения; доля излучения, прошедшая через анализатор 2 и регистрируемая приемником 4 системы 3 регистрации при разности фаз величиной /4 между ортогонально поляризованными компонентами исследуемого излучения; доля излучения, прошедшая через анализатор 2 и регистрируемая приемником 4 системы 3 регистрации при разнос\ ти фаз величиной — и/4 между ортогонально поляриэован1437690

Сигналы с приемников усиливаются и регистрируются соответствующей аппаратурой.

При равной погрешности определения поляризационных характеристик исследуемого излучения предлагаемый поляриметр прост по конструкции и удобен в эксплуатации за счет уста-. новки оси пропускания анализатора относительно главного направления пбляриэационного преобразователя под углом 22,5

Ф о р м у л а и э о б р е т е н и я

2,5

Составитель В.Рандошкин

Редактор А,Лежнина Техред А.Кравчук Корректор Л.Пилипенко

Заказ 5882/40 Тираж 499 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4 ными компонентами исследуемого излучения, по которым определяются параметры

Стокса, Пример. Разработан и изготовлен поляриметр для анализа излучения, поляризационные характеристики которого описываются параметрами

Стокса I, Q, U, V. Поляриметр установлен на площадке, которая имеет

Возможность вертикальной и Гориэон тальной юстировки. Поляризационным преобразователем служит монокристалл арсенида галлия, главное направление которого составляет с осью пропускао ния анализатора угол 22,5 . Анализатор выполнен из германия в виде плоскопараллельной пластины H установлен под углом Брюстера к оптической оси.

Технические характеристики устройства:

Рабочая длина волны, мкм 10,6

Диаметр светового 25 луча не более, мм

Рабочее напряжение, В 750

Максимально допустимая мощность иссле" 30 дуемого излучения, Вт

Приемник излучения, тип МГ-30

Поляриметр, содержащий оптически связанные и последовательно установленные вдоль оптической оси поляризационный преобразователь, выполненный в виде электрооптического кристалла, анализатор, ось пропускания которого составляет острый угол с главным направлением поляризационного преобразователя, и систему регистрации, отличающийся тем, что, с целью упрощения конструкции и повьппения удобства эксплуатации, анализатор установлен так, что ось пропускания анализатора составляет с главньк направлением поляриза". ционного преобразователя угол 22,5,
