Способ градуировки термометров

Способ градуировки термометров

Иллюстрации

Показать все

Реферат



Изобретение относится к термометрическим исследованиям и может быть использовано для градуировки термометров различных типов. Цель изобретения - повышение точности и упрощение процесса градзгировки. Помещают градуируемый термометр в нагреваемзпо термостатируемую жидкость. Нагрев термостатируемой жидкости прекращают, не доходя до заданной градуировочной точки на 1,5-2°С. При зтом создают условия для стабилизации на определенное время температуры в рабочей камере термостата. В период стабилизации температуры в термостате сравнивают показания градуируемого и образцового термометров. 3 ил. 1C (Л

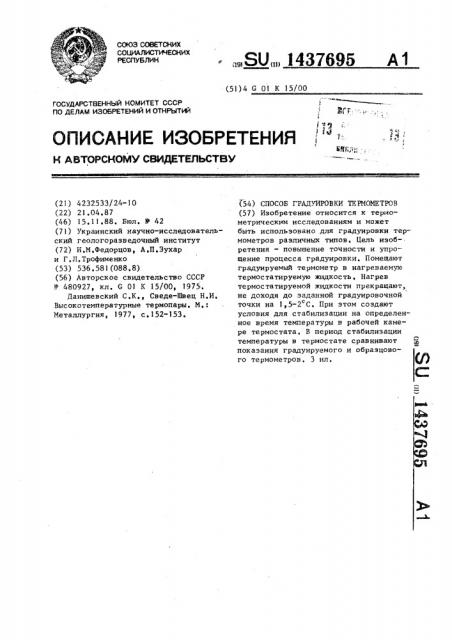

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

° „„SU„„ 1 437695 А1 (51)4 G 01 К 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ (21) 423?533/24-10 (22) 21.04 ° 87 (46) 15.11.88. Бюл. 11ii 42 (71) Украинский научно-исследовательский геологоразведочный институт (72) И.М.Федорцов, А,П,3yxap и Г,Л.Трофименко (53) 536.581(088,8) (56) Авторское свидетельство СССР

11 480927, кл. G 01 К 15/00, 1975

Данишевский С,К., Сведе-Швец Н.И, Высокотемпературные термопары, М,:

Металлургия, 1977, с.152-153.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (54) CIIOCOS ГРАДУИРОВКИ TEPHOMETPOB (57) Изобретение относится к термометрическим исследованиям и может быть использовано для градуировки термометров различных типов. Цель изобретения — повышение точности и упрощение процесса градуировки. Помещают градуируемый термометр в нагреваемую термостатируемую жидкость, Нагрев термостатируемой жидкости прекращают, не доходя до заданной градуировочной точки на 1,5-2 С. При этом создают условия для стабилизации на определенное время температуры в рабочей камере термостата, В период стабилизации температуры в термостате сравнивают показания градуируемого и образцового термометров. 3 ил.

1437695

Изобретение относится к термометрическим исслецованиям и может быть использовано для градуировкк термометров различных типов, в том числе и геофизических скважинных термометров.

Цель изобретения — повышение точности и упрощение процесса градуировки 10

На фиг,l и 2 показаны результаты экспериментальных исследований; на фиг.3 — схема, отображающая порядок градуировки термометров предлагаемым способом, 15

Способ градуировки осуществляют следующим образом.

В зависимости от вида термометра, его габаритов, динамического диапазона измеряемых температур и требуе- 20 мого вида градуировки выбирают рабо,чий эталон (или образцовый термометр), термостат и жидкость для рабочей камеры термостата, помещают градуируемый термометр и рабочий эта- 25 лон (или образцовый термометр) в рабочую камеру термостата и включают нагрев термостатируемой жидкости в термостате. Нагрев термостатируемой жидкости прекращают, примерно на 1,5- 30

-2 С не доходя до заданной градуировочной точки, чем создают условия для стабилизации на определенное время температуры в рабочей камере термостата, В период стабилизации темпера- 3g туры в термостате, который начинается через некоторое время после прекращения принудительного нагрева и заканчивается в момент начала спада температуры термостатируемой жидкости, про-40 изводят снятие и сличение показаний градуируемого термометра и рабочего эталона (образцового термометра), Снова включают нагрев термостатируемой жидкости в термостате и прекращают его, не доходя на 1,5-2 С до очередной градуировочной точки, в которой также производят снятие и сличение показаний градуируемого термометра и рабочего эталона (образцового термометра).

Способ основан на известном. свойстве жидкости при изменении температурного режима — процесса нагревания на процесс охлаждения — вследствие тепловой инерционности определенное время удерживать постоянную температуры в так называемой точке "перегиба", Опробование способа выполнено для градуировки скважинного геофизического термометра ТЭГ-36 с целью уточнения его рабочего динамического диапазона при температурах свыше !00 С.

При опробовании использован термостат ТС-24, заполненный трансформаторным маслом в качестве эталонной среды, В качестве образцовых термометров использованы заранее отградуированный пьезокварцевый термочувствительный резонатор с погрешностью в

0,003 С и образцовый ртутный термоо метр с ценой деления шкалы в 0,01 С.

Последний использован для дополнительного контроля изменения температуры эталонной среды в рабочей камере термостата.

В результате экспериментальных исследований установлено, что при перепаде в 65 С между температурой трансформаторного масла в рабочей камере термостата ТС-24 и температурой окружающей среды после выключения подогрева (что соответствует изменению процесса нагревания на охлаждение) температура в рабочей камере термостата сохраняется постоянной с точностью 0,003 С в течение 61 с (фиг,1), На фиг.1 по оси абцисс отложено время эксперимента начиная с того момента подогрева трансформаторного масла.в рабочей камере термостата ТС-24, когда его температура достигла величины 85,948 С, а по оси ординат отложены значения температуры трансформаторного масла в рабочей камере термостата. В период времени, изображенный на фиг.1, подогрев уже отключен, однако в силу инерционности передачи тепла температура трансформаторного масла в рабочей камере еще некоторое время постепенно возрастает (участок кривой ОА). Со

120-й секунды в течение 61 с температура в рабочей камере остается практически постоянной (участок кривой

АБ), Значение температуры масла в этот период составляет 86,030 0,003 С.

Так как перепад температуры в рабочей камере и вне термостата составляет 65 С, то отключение подогрева о фактически означает изменение процесса нагревания на. охлаждение и поэтому через 61 с стабильного значения начинается спад температуры в рабочей камере термостата (участок кривой БВ).

1437695

Как видно на фиг,2, при перепаде температуры между окружающей и термостатируемой средой в 104 С после выключения нагрева температура в рабо5 чей камере остается практически постоянной - 125,01+0,003 С в течение

39 с. °

Таким образом, при изменении процесса нагревания на процесс охлажде- 1р ния определенное время (в описанных случаях 61 с и 39 с) удерживается постоянство температуры, которое можно испольэовать для градуировки измерительных систем. Этого времени впол- 15 не достаточно для градуировки термометрических измерительных систем, в том числе и геофизических термометров, которые характеризуются тепловой инерционностью, равной 2-4 с, 20

Время стабилизации теплового режима зависит как от вида термостатирующего устройства, так и от температурного перепада между термостатируемой и окружающей средой и определяется заданной точностью температурных измерений. Для увеличения продолжительности стабилизированного температурного режима необходимо уменьшить температурный перепад между окружающей 30

& ф

М

lg

Ъ

1 ф

Ъ

85р У48 и термостатируемой средой, что достигается с помощью специальных, так называемых "многокамерных", термос татов, На фиг.3 отображен порядок градуировки термометров. предлагаемым способом, где Т„, Tä, Т з — реперные (или градуировочные) значения температуры в рабочей камере термостата д,, а, а — соответствующие периоды стабилизации, во время которых температура в рабочей камере термостата выдерживается равной Т,+1/2at, Т, + 1/2ле, Т +1/2де.

Формула изобретения

Способ градуировки термометров пу- ., тем сравнения показаний градуируемого термометра с образцовым, помещенных в термостатируемую жидкость, отличающийся тем, что, с целью повышения точности и упрощения процесса градуировки, сравнивают по- казания градуируемого и образцового термометров в периоды стабилизации температурного режима термостатируемой жидкости на заданных температурных ступенях при переходе от процесса нагревания к процессу охлаждения.
