Класс 7а, 27зз № 143771

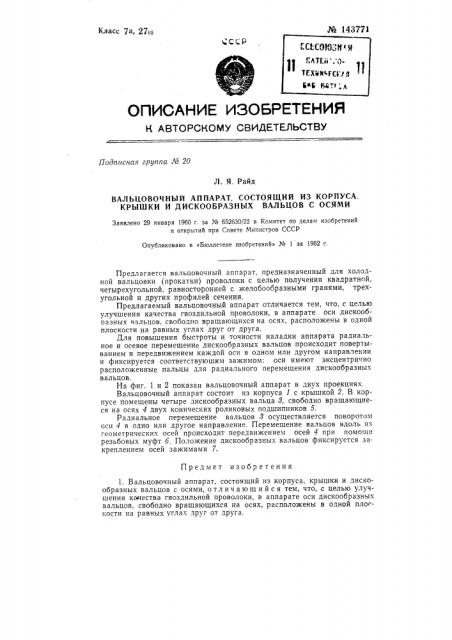

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н, А8ТОРСНОМУ СВИДЕТЕЛЬСТ8У
Подписная группа ¹ 20
Л. Я. Райд
ВАЛЬЦОВОЧНЫЙ АППАРАТ, СОСТОЯЩИЙ ИЗ КОРПУСА, КРЫШКИ И ДИСКООБРАЗНЫХ ВАЛЬЦОВ С ОСЯМИ
Заявлено 29 января 1960 r. за № 652630/22 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» Л 1 за 1962 г.
Предмет изобр ет ения
1. Вальцовочный аппар ат, состоящий из корпуса, крышки и дискообразных вальцов с осями, отличающийся тем, что, с целью улучшения кгчества гвоздильной проволоки, в аппарате оси дискообразных вальцов, свободно вращающихся на осях, расположены в одной плоскости на равных углах друг от друга.
Предлагается вальцовочный аппарат, предназначенный для холодной вальцовки (прокатки) проволоки с целью получения квадратной, четырехугольной, равносторонней с желобообразными гранями, трехугольной и других профилей сечения.
Предлагаемый вальцовочный аппарат отличается тем, что, с целью улучшения качества гвоздильной проволоки, в аппарате оси дискообпазных вальцов, свободно вращающихся на осях, расположены в одной плоскости на равных углах друг от друга, Для повышения быстроты и точности наладки аппарата радиальное и осевое перемещение дискообразных вальцов происходит повертыванием и передвижением каждой оси в одном или другом направлении и фиксируется соответствующим зажимом; оси имеют эксцентрично расположенные пальцы для радиального перемещения дискообразных вальцов.
На фиг. 1 и 2 показан вальцовочный аппарат в двух проекциях.
Вальцовочный аппарат состоит из корпуса 1 с крышкой 2. В корпусе помещены четыре дискообразных вальца 3, свободно вращающиеся на осях 4 двух конических роликовых подшипников 5.
Радиальное перемещение вальцов 3 осуществляется поворотом оси 4 в одно или другое направление. Перемещение вальцов вдоль их геометрических осей происходит передвижением осей 4 при помо1цн резьбовых муфт б. Положение дискообразных вальцов фиксируется закреплением осей зажимами 7.
Составизелв описан:iи И. М. Нохоо
Tcxpe i А. Л. Резник
Корректор В. П. Фомина
Редактор Б. В. Гурчев
Обвем 0,18 изд. л.
Цена 4 коп.
Формат бум. 700(108 /гв
Тираж 540
ЦБТИ при 1(омитете по делам изобретений и открытий при Совете Министров СССР
Москва, LIcnòð, М. т!сркасский пер., д. 2/6.
Поди, к печ. 16.1-62 i
Зак. 12825
Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
2., Вальцовочный аппарат но и. 1, отлич аю щи и с я тем, что, с целью повышения быстроты и точности наладки аппарата, радиальное и осевое перемещенЦ,дискообразных вальцов происходит повертынанием и передвижением каждой оси в одном или другом направлении и. фиксируется соответствующим зажимом.
3. Вальцова 1ный аппарат по пп. 1 — 2, о тл и ч а ю щи и с я тем, !то: примененные оси имеют зксцснтрично расположенные пальцы для ра диального перемещения дискообразных вальцов.
