Изокинетическое пробоотборное устройство

Изокинетическое пробоотборное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к области исследования физических и химических свойств вещества. Целью изобретения является упрощение известного устройства при сохранении представительности пробоотбора в нестационарном газовом потоке и при постоянном расходе газа через фильтры. Устройство содержит силовую пластину, входную насадку , фильтры, расположенные за входной насадкой, насос с входным патрубком . Подпружиненный шток, газопровод, один конец которого соединен с выходом насадки, а другой - с выходным патрубком, который выполнен в виде полого циливдра с перфорированной боковой поверхностью, и шток, соединенный с силовой пластиной. 1 ил.

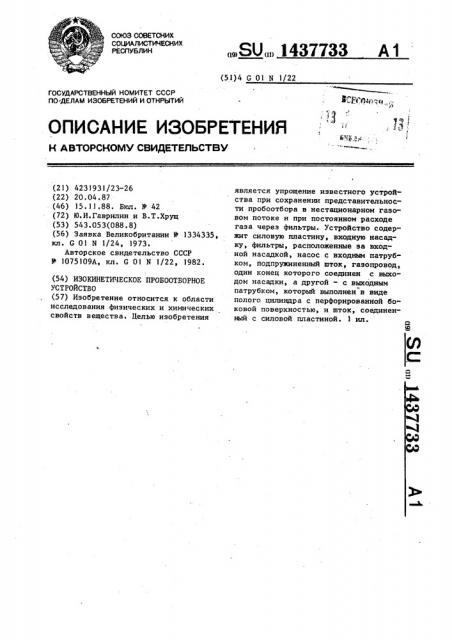

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН

1 г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4231931/23-26 (22) 20.04.87 (46) 15.11.88. Бюл. У 42 (72) IO.И.Гаврилин и В.Т.Хрущ (53) 543.053(088.8) (56) Заявка Великобритании Ф 1334335, кл. С 01 N 1/24, 1973.

Авторское свидетельство СССР

У 1075109А, кл. G О1 N 1/22, 1982. (54) H30KHHETiPIECKOE ПРОБООТБОРНОЕ

УСТРОЙСТВО (57) Изобретение относится к области исследования физических и химических свойств вещества. Целью изобретения

ÄÄSUÄÄ 1437733 А 1 (51) 4 G 01 N 1/22 является упрощение известного устройства при сохранении представительности пробоотбора в нестационарном газовом потоке и при постоянном расходе газа через фильтры. Устройство содержит силовую пластину, входную насадку, фильтры, расположенные sa входной насадкой, насос с входным патруб" ком, подпружиненный шток, газопровод, один конец которого соединен с выходом насадки, а другой - с выходным патрубком, который выполнен в виде полого цилиндра с перфорированной боковой поверхностью, и шток, соединенный с силовой пластиной. 1 ил.

1437733

Изобретение относится к технике исследования физических и химических свойств вещества.

Цель изобретения — упрощение устройства при сохранении представительности пробоотбора в нестационарном гЭзовом потоке и при постоянном расходе газа через фильтры.

На чертеже представлена конструкция изокинетического пробоотборного устройства.

Изокинетическое пробоотборное устройство содержит входную насадку 1 с фИксированным входным сечением 2, за 15 которой расположены фильтры 3 и насос 4, снабженный входным патрубком

5;: с осевым каналом 6, выполненным с перфорированной боковой поверхностью с отверстиями 7. В канале размещен 20 шток 8, фиксированный пружиной 9 и соединенный с силовой пластиной 10.

Вйход входной насадки 1 соединен также с выходным патрубком 5 с помощью

ГВзОпровода 11»

Изокинетическое пробоотборное устройство работает следующим образом.

После установки устройства в области пробоотбора включают насос 4 с постоянным расходом газа, попадающего 30 в устройство через входное сечение 2 входной насадки 1 из набегающего га-! зрвого потока и проходящего затем чеpcs фильтры 3, насос 4 и выходной

1 патрубок 5.

Сечение 2 входной насадки 1 ориентировано перпендикулярно вектору скорости набегающего потока. Ввиду постоянства сечения 2 для входной насадки легко подбирается профиль, близ- А0 кий к идеальному в плане обеспечения условий иэокинетичности пробоотбора.

При изокинетичном пробоотборе должно соблюдаться равенство значений скорости газового потока до входного сечеHiHH 2 и непосредственно эа ним. Для того, чтобы обеспечить это условие при постоянном расходе газа через

Фильтры 3, фиксированном сечении 2 и прОиэвольном изменении эиаченииу вы- 50 ходкой патрубок 5 и выход входной насадки 1 соединены газопроводом 11, через который часть газа иэ патрубка

5 вновь попадает на фильтры 3. Величина этой части зависит от того, какое количество отверстий 7 перфора-, ции закрыто штоком 8. Например, при нулевой скорости ветра все отверстия

7 закрыты штоком 8 эа счет воэдействия на него натяжной пружины 9 ° При этом насос сколь угодно долго прогоняет весь газ через газопровод 11 и фильтры 3, а скорость потока на входном сечении 2 равна нулевому значению.

При возникновении (усилении) ветра на силовую пластину 10 воздействует сила давления, прямо пропорциональная квадрату скорости набегающего потока, пружина 9 растягивается, а шток 8 открывает часть отверстий 7 и некоторая доля газа проходит через эти отверстия, Число отверстий перфорации, частота и порядок их расположения, а также сила натяжения пружины подбираются таким образом, чтобы при изменении скорости набегающего потока происходило перераспределение газовых потоков через газопровод 11 и отверстия 7 таким образом, чтобы на входном сечении 2 всегда выполнялось условие изокинетичности: равенство скоростей газового потока до и посла входного сечения, Кроме того, при любых соотношениях газовых потоков через газопровод 11 и отверстия 7 перфорации скорость газового потока через фильтры 3 остается всегда постоянной, что является важным для определения количества различных, например радиоактивных, примесных газообразных фракций по их распределению на фильтрующих слоях, которое зависит в общем случае от линейной скорости газового потока через фильтры. Повторная подача иа вход фильтров части примесей, прошедшей через эти фильтры, не приводит к искажению распределения фракций по фильтрующим слоям по сравнению со случаем, когда такая повторная пода-, ча отсутствует.

Предлагаемое изокинетическое пробоотборное устройство по сравнению с известным имеет более простую кон- струкцию входной насадки, которая выполнена с фиксированным входным сечением, не имеет ни одной подвижной части и ей легко придать практичесКи идеальную форму для создания условий изокинетического пробоотбора в широком диапазоне скоростей набегающего потока газа. Элементы согласования скоростей потоков до и после сечения перенесены на выход устройства и поэтому практически не влияют на иэокинетичность пробоотбора, так как взаимодействуют с уже отработанным формула изобретения

Составитель С. Баранова

Техред Л. Сердюкова Корректор B ° Гирняк

Редактор А. Огар

Заказ 5884/42 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 143 потоком rasa, Вследствие этого конструкция элементов согласования значительно упрощается и состоит из меньmего количества элементов и меньшего количества подвижных частей, что повышает надежность устройства в целом.

Изокинетическое пробоотборное устройство, содержащее силовую пластину, насадку, фильтры и насос, снабженный выходным патрубком, о т л и ч а ю— щ е е с я тем, что, с целью упроще7733

4 ния устройства при сохранении представительности пробоотбора в нестационарном газовом потоке при постоянном расходе газа через фильтры, устройство снабжено подпружиненным штоком с газопроводом, один конец которого соединен с выходом насадки, при этом насадка выполнена с фиксированным входным сечением, а другой - с выходным патрубком, при этом выходной патрубок выполнен с перфорированной боковой поверхностью, а подпружиненный шток размещен в патрубке и

lS соединен с силовой пластиной.
