Выделитель тактовых импульсов

Выделитель тактовых импульсов

Иллюстрации

Показать все

Реферат

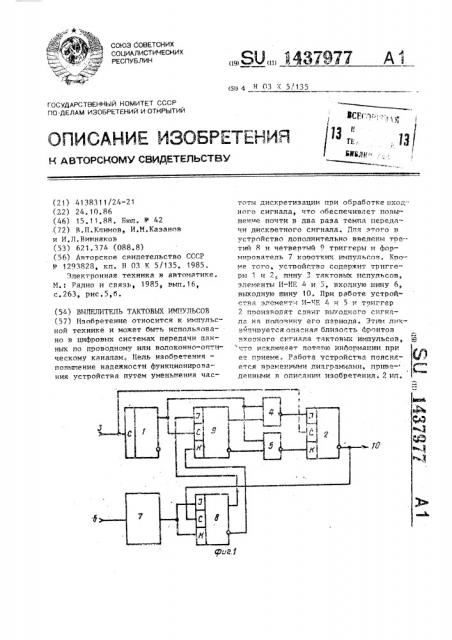

Изобретение относится к импульсной технике и может быть использовано в цифровых системах передачи дянных по проводному или волоконно-оптическому каналам Цель изобретения - повыиение надежности функционирования устройства путем уменьшения частоты дискретизации при обработке входного сигнала, что обеспечивает повышение почти в два раза темпа передачи дискретного сигнала. Для этого в устройство дополнительно введены третий 8 и четвертый 9 триггеры и формирователь 7 коротк гк импульсов. Кроме того, устройство содержит триггеры 1 и 2j пину 3 тактовых испульсов, элементы И-КЕ 4 и 5, входную шину 6, выходнзпо шину 10. При работе устройства элсментч И-ЧЕ 4 и 5 и триггер 2 производят сдвиг вьг/одкого сигнала на половику его периода, Этго ликвидируется опаг.ная близость фронтов входного сигнала тактовых импульсов что исключает потерю информации при ее приеме. Работа устройства поясняется временными диаграм1-1ами, прнв° денными в описании изобретения. 2 ил.

(si) W t1 03 .< 5,(135

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЛ

H АВТОРСКОМУ СВМДЕТЕПЬС ГВУ

6 ф.

1,»

Ь СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН »

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4138311/24-21 (?2) 24.10.86 (46) 15.11.88. Бюп. Ф 42 (72) В,П.Кпимов„ И.М»Казанов и И.Л.Вишняков (53) 621,374 (088.8) (56) авторское свидетельство СССР

0 12938?8, кл. Н 03 K 5/135. 1985, Электронная техника в автоматике, М.: Радио и связь, 1985, вып.16, с.263, рис.5,б. (54) ВНЛЕЛИТВЛЬ ТАКТОВЫХ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использова— но в цифровых системах передачи данных по проводному или волоконно-оптическому каналам. Цель изобретения— повышение надежности функционирования устройства путем уменьшения частоты дискретизации при обработке входного сигнала, что обеспечивает повышение почти в два раза темпа передачи дискретного сигнала. Дпя етого в устройство дополнительно введены третий 8 и четвертый 9 триггеры и формирователь 7 коротких импульсов. Кроме - îãî,,устройство содержит триггеры 1 и 2., шину 3 тактовых испульсов, элементы И-ЦВ 4 и 5, входную шину 6, выходную шину 10» При работе устройства элементы И-чВ 4 и 5 и триггер

2 производят сдвиг выходного сигнала на половину его периода. Этим ликввнруется опасная близость афронтов вхопного сигнала тактовых импульсов, =-.то исключает пот рю информации при ее приеме, Работа устройства поясняется временными диаграммами. приве- денными в описании изобретения. 2 ип.

1437977
