Горелочное устройство котла-утилизатора

Горелочное устройство котла-утилизатора

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить качество сжигания топлива. В газоходе иад каждым стабилизатором (С) 2 пламени установлена помещенная в тошпвораздакяций коллектор 3 труба 4 с топливопроврдящими отверстиями, а TioR каждым С 2 - воздухоподводящий короб 6 с раструбом 7, образующим со С 2 воздушные канала 8. Для повышения устойчивости горения по коробу 6 и каналам 8 дополнительно отдельным потоком подводят воздух, к-рый попадает на гребень С 2 непосредственно в зону обратных токов окислителя и обогащает его кислородом. Если в качестве окислителя используют газы . рециркуляции, последние поступают к С 2, а воздух - в вьюокотурбулизированную зону на гребень С 2, что способствует его эффективному смешению с топливом и сгоранию без химического недожога. Для обеспечения регулирования скорости воздуха раструбы 7 коробов 6 установлены с возможностью перем(эдения относит, своего С 2. 1 з.п. ф-лы, 4 ил.. i

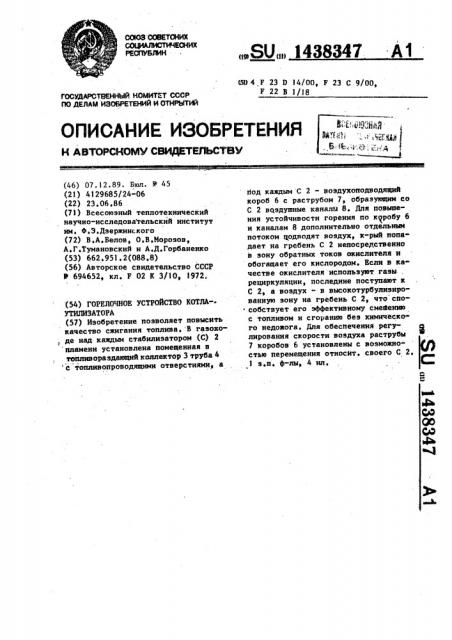

СОЮЗ СООЕТСНИХ

ЫЦ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ (46) 07. 12. 89. Бюл. 11 45 (21) 4129685/24-06 (22) 23.06.86 (71) Всесоюзный теплотехнический научно-исследовательский институт им. Ф.Э.Дзержинского (72) В.А.Белов, О.В.Морозов, А.Г.Тумановский и А.Д.Горбаненко (53) 662.951.2(088.8) (56) Авторское свидетельство СССР

В 694652, кл. F 02 К 3/10, 1972. (54) ГОРЕЛОЧНОЕ УСТРОЙСТВО КОТЛАУТИЛИЗАТОРА (57) Изобретение позволяет повысить качество сжигания топлива. В газохо, де над каждым стабилизатором (С) 2 пламени установлена помещенная в топлнвораздающий коллектор 3 труба 4 с топливопроводящими отверстиями, а

„.SU 3438347 А1

$0 4,F 23 0 14/00, F 23 g 9/00, F 22 В l /18 у од каждым С 2 — воздухоподводящнй короб 6 с раструбом 7, образующим со

С 2 воздушные каналй 8. Для повышения устойчивости горения но коробу 6 и каналам 8 дополнительно отдельным потоком подводят воздух, х-рый попадает на гребень С 2 непосредственно в зону обратных токов окислителя и обогащает его кислородом. Если в качестве окислителя используют газы . рециркуляции, последние поступают к

С 2, а воздух - в высокотурбулизированную зону на гребень С 2, что спо. собствует его эффективному смешению с топливом и сгоранию без химического недожога. Для обеспечения регулирования скорости воздуха раструбы

7 коробов 6 установлены с возможностью перемещения относит. своего С 2.

1 з.л. ф-лы, 4 ил.

1438347

Изобретение отиосится к обЛасти теплоэнергетики, преимущественно к гбрелочным устройствам в котле-ути.", лизаторе, и может быть использовано в составе йарогаэовой установки.

Йель йэобретения — повышение качества сжигания топлива.На,фиг. 1. изображено горелочное

; устройство; на фиг,,2 - увел Х на ! фиг. 1; на фиг. 3 — разрез А-А на фиг. 2; на фиг, 4 — коллектор.

Горелочное устройство содержит гаэоход 1, с размещенными в нем стабилизаторами 2 пламени, над каждым иэ которых установлена помещенная в топливораэдающий коллектор 3 труба 4 с топливоподнодящими отверстиями 5, воздухоподводнщий короб 6 с раструбом 7, образующим со стабилизатором

2 воздушные каналы 8. Короб. 6 с раструбой .7 установлен с возможностью перемещения отнбсительно стабилизатора 2. Горелочное устройство со-! держит также- каналы 9 для отходящих 25 . газов турбины и каналы 10 для газов рециркуляции,;каналы 11 .подвода воздуха и отверстия 12 для цодвода газа в .зону орения, Возможны следующие режимы работы ЗО горелочного .устройства: в качестве окислителя используются отходящие газы от газовой турбиньц в качестве окислителя используют . отходящие газы от газовой турбины с добавлением воздуха; в качестве окислителя используется воздух.и газы рециркуляции продук-тов сгорания при исключении газовой турбины, подведенные к горелочному устройству раздельно.

При работе н режиме с газовой тур= . биной топливо сгорает н потоке отхо дящих газов, поступающих из каналов 94

- с температурой около 500 С и с содержанием кислорода 14-167, Скорость газов в газоходе 1 и его высокая темпе ратура обеспечивают эффективное сжигание топлива. При малых нагрузках сКорости окислителя значительно снижаются и топливо в среде, обедненной

Кислородом, сгорает менее эффективно.

Для повышения устойчивости горения и снижения потерь от хймической неполноты сгорания н горелочное устройство через каналы ll по коробу 6 и каналам 8,дополнительно и отдельным потоком подводят воздух, который попадает на гребень стабилизатора 2 непосредственно в зону обратных то-. ков окислителя и обогащает его кислородом, что способствует эффективному сжиг àнию. ъ

При работе в режиме с отключеной газовой турбиной н качестве окислителя используются газы рециркуляции, поступающие из канала 10, и воздух, поступающий по каналам 11, подводимые к горелочному устройству раздельно, Газы рециркуляции поступают в газоход l к стабилизаторам 2, а воздух из короба 6 через каналы 8, из которых он выходит с оптимальной скоростью, поступает в высокотурбу-. лизированную зону на гребень стабилизатора 2. Подача воздуха даже с низкой температурой н нысокотурбулизированную зону способствует эффективному смешению его с топливом и сгоранию без химического недожога.

Регулирование скорости воздуха, поступающего из каналов 8, осуществляется путем перемещения растру ба 7 относительно стабилизатора 2.

Ф о р м. у л а и э о б р е т е н .и а

1. Горелочное устройство котлаутилизатора, содержащее газоход с размещенными в нем стабилизаторами пламени, над каждым нэ которых установлена помещенная в топлинораэдаю- . щий коллектор труба с топлиноподводящими отверстиями, о т л и ч а ющ е е с я тем, что, с целью повышения качества сжигания топлива, под каждым стабилизатором дополнительно. установлен воздухоподводящий короб с раструбом, образующим со стабилизатором воздушные каналы.

2. Устройство по и, 1, о т л и - ч а ю щ е е с я тем что, с целью регулирования скорости воздуха, каждый короб с раструбом установлен с возможностью перемещения относительно своего стабилизатора.!

438347

Жфк

1/

/Ь ргрк гулмуаи

° >ЯД

Ю 1438347

Составитель А. Костарев

Техред N.Ходайич Корректор Н Король

Редактор И. Васильева

Заказ 8253 тираж 488 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при

ГКНТ CCCP

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, r.Óærop д, у

II и о -л. Гага ина 101 р
