Реферат



Мо 143856

Класс 21с, 23 в

СССР

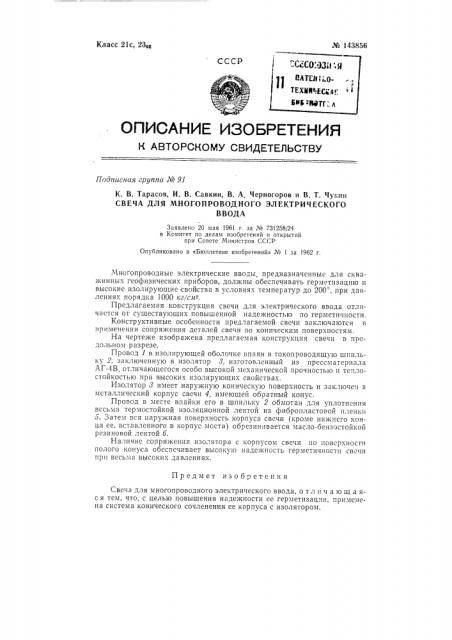

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 91

К. В. Тарасов, И. В. Савкин, В. А Черногоров и В. T. Чукин

СВЕЧА ДЛЯ МНОГОПРОВОДНОГО ЭЛЕКТРИЧЕСКОГО

ВВОДА

Заявлено 20 мая 1961 г. за М 731258/24

B Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 1 за !962 г.

Многопроводные электрические вводы, предназначенные для скважинных геофизических приборов, должны обеспечивать герметизацию и высокие изолирующие свойства в условиях температур до 200, при давлениях порядка 1000 кг/слз.

Предлагаемая конструкция свечи для электрического ввода orëèчастся от существующих повышенной надежностью по герметичности.

Конструктивные особенности предлагаемой свечи заключаются в применении сопряжения деталей свечи по коническим поверхностям.

На чертеже изображена предлагаемая конструкция свечи в продольном разрезе.

Провод 1 в изолирующей оболочке впаян в токопроводящую шпильку 2, заключенную в изолятор т, изготовленный из прессматериала

АГ-4В, отличающегося особо высокой механической прочностью и теплостойкостью при высоких изолирующих свойствах.

Изолятор 8 имеет наружную коническую поверхность и заключен в мсталлический корпус свечи 4, имеющей обратный конус.

Провод в месте впайки его в шпильку 2 обмотан для уплотнения весьма термостойкой изоляционной лентой из фибропластовой пленки б. Затем вся наружная поверхность корпуса свечи (кроме нижнего конца ее, вставленного в корпус моста) обрезинивается масло-бензостойкой резиновой лентой б.

Наличие сопряжения изолятора с корпусом свечи по поверхности полого конуса обеспечивает высокую надежность герметичности свеи при весьма высоких давлениях.

Предмет изобретения

Свеча для многопроводного электрического ввода, о т л и ч а ю щ а яс я тем, что, с целью повышения надежности ее герметизации, применена система конического сочленения ее корпуса с изолятором.

¹ 143856

Составитель Б. В. Олендский

Редактор Л. Н. Гольцов

Объем 0,18 изд. л.

Цена 4 коп. открытий

Формат бум. 70 108 /is

Тираж 950

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Подп. к печ. 10/11 — 62 г

Зак. 482/12

2/6.

Типография, пр. Сапунова, 2.

Техред А. Л. Резник Корректор А. Ангонова
