Способ анодирования алюминия

Способ анодирования алюминия

Иллюстрации

Показать все

Реферат



Изобретение относится к области анодирования алюминия и его сплавов, в частности к области получения окрашенных пленок, обладающих поглощательной способностью излучений в области определенной длины волны. Цель изобретения - обеспечение поглощательной способности пленок в диапазоне длин волн до 1 мкм. Алюминий и его сплавы анодируют в растворе сульфата или хлорида аммония с концентрацией 1 - 100 г/л и рН 8,9-10,9 при температуре 20-100°С, плотности тока 3,5 мА/дм и потенциале анода от -1,1 до -0,6 В относительно насыщенного каломельного электрода, который поддерживают регулированием электрических параметров или добавлением в ванну перекиси водорода . Продолжительность обработки не превышает 30 мин. В результате образуются пленки черного цвета с фиолетовым , голубым или зеленым оттенком, а также черно-коричневого и коричневого цветов. 1 ил. § СУ) с

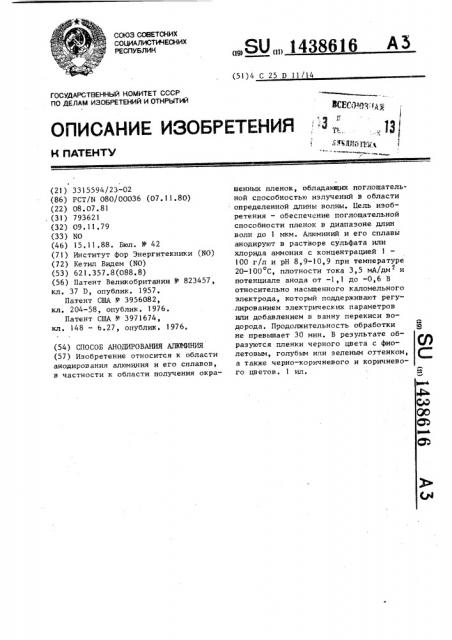

COOS СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 С 25 Р 11/14

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ веюсь :„-

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,."., ц

-" 1Г @ ЛЕ:. Ыл

К ПАТЕНТУ (54) СПОСОБ АНОДИРОВАНИЯ АЛЮ1ЯНИЯ (57) Изобретение относится к области анодирования алюминия и его сплавов, в частности к области получения окра(21) 3315594/23-02 (86) Рст/N 080/00036 (07.11.80) (22) 08.07.81 (31) 793621 (32) 09.11.79 (33) ю (46) 15.11.88. Бюл. № 42 (71) Институт фор Энергитекники (NO} (72) Кетил Видем (NÎ) (53) 621.357.8(088.8) (56) Патент Великобритании 823457, кл. 37 D, опублик. 1957.

Патент США № 3956082, кл. 204-58, опублик. 1976.

Патент ClllA ¹ 3971674, кл. 148 — 6.27, опублик. 1976.

ÄÄSUÄÄ 1438616 АЗ шенных пленок, обладающих поглощательной способностью излучений в области определенной длины волны. Цель изобретения — обеспечение поглощательной способности пленок в диапазоне длин волн до 1 мкм. Алюминий и его сплавы анодируют в растворе сульфата или хлорида аммония с концентрацией 1

100 г/л и рН 8,9-10,9 при температуре

20-100 С, плотности тока 3,5 мА/дм и потенциале анода от -1,1 до -0,6 В относительно насыщенного каломельного электрода, который поддерживают регулированием электрических параметров или добавлением в ванну перекиси водорода, Продолжительность обработки Я ъФ не превышает 30 мин. В результате образуются пленки черного цвета с фиолетовым, голубым или зеленым оттенком, а также черно-коричневого и коричневого цветов. 1 ил. фаюб

4©э

ОО

1, !Ь

Ме®

1438616

Изобретение относится к анодированию алюминия и его сплавов для получения окрашенных в темный цвет окисных пленок, обладающих поглощательной 5 способностью к излучениям с определенной длиной волны.

Целью изобретения является обеспечение поглощательной способности пленок в диапазоне длин волн до мкм. 10

Процесс анодирования осуществляют в растворе сульфата или хлорида аммония с концентрацией 1-.100 г/л и рН 8,9-10 9 при плотности тока

3,5 мА/дм и потенциале анода от -1,! 15 до -0,6 В относительно насыщенного каломельного электрода, который поддерживают регулированием электрических параметров или добавлением в электролит перекиси водорода. Температуру 20 электролита поддерживают в пределах

20-100 С и процесс ведут в течение не более 30 мин. В результате такой обработки на поверхности алюминия образуется окисная пленка черного или 25 коричневого цвета с фиолетовым, голубым или зеленым оттенком, с определенной микроструктурой, обуславливающей ее поглощательную способность к излучению с длиной волны менее 1 мкм. 30

Пример 1. Алюминиевый лист (содержание алюминия составляет

99,57.) предварительно травили в 5X- ном растворе NaOH при 40 С в течение

3 мин. После этого промывали водои и 35 пассивировали в течение 1мин в 27;ном. растворе HNO . Затем лист промывали повторно и анодировали в электролите, содержащем 20 г/л NH+Cl, с рН 9,5, ; полученным добавлением раствора амми- 40 ака. Лист поляризовали анодно до потенциала — 0,8 В относительно насыщенного каломельного электрода. Катодом служил лист из нержавеющей стали. о

Температура составляла 40 С, началь- 45 ная плотность тока 3,5 мА/дм, кото2 рая постепенно уменьшалась. Уже через !

О мин алюминиевый лист приобрел черно-фиолетовый оттенок. Листы„ обработанные в течение 20 мин, имели черноголубой оттенок, При обработке более

30 мин происходит медленное осветление поверхности, в связи с чем обработка более 30 мин не рекомендуется, Процесс анодирования осуществляют в

1 ванне из полиэтилена или различных, плас тма с с.

Пример 2. Лист из алюминия марки 57S травили как в примере 1.

После промывки лист пассивировали в

27.-ном растворе HNO при комнатной температуре в течение не менее 5 мин.

После промывки лист помещали в электролит, который содержал 20 г/л NH С1 и 10 г/л HzO > и имел рН 9,5, величину рН доводили до нужного значения добавлением NaOH. Количество Н О, вводимого в электролит, определяет потенциал анода, который в данном случае сначала составлял -0,8 В и через 10 мин понижался до — 0,95 В.

Для предотвращения понижения потенциала в электролит добавляли дополнительное количество Н О . Через 10 мин обработка была закончена, лист имел темно-коричневый цвет.

Температура ванны составляла 40 С.

Не рекомендуется снижать температуру ниже 20 С и повышать более !00 С, поскольку в первом случае формирование пленки протекает слишком медленно, а во втором не получают дополнительных преимуществ.

Пример 3. Образец сверхчистого алюминия вначале подвергали электрополированыо при 20 В в 5Х-ном спиртовом растворе HClO при 15 С, после чего промывали в воде . Анодирование осуществляли в растворе, содержащем 65 г/л (NH+) zSOe с рН 10,3 при температуре 40 С, необходимое эйачение потенциала анода поддержйвали добавлением 30 -ного раствора перекиси водорода. В результате были получены пленки коричневого цвета.

Пленки, полученные в указанных выше примерах, обладали максимумом поглощательной способности в области длин волн до 1 мкм, что показано на чертеже, где приведена зависимость отражательной способности пленок от длины волны излучения.

Полученные пленки могут использоваться при изготовлении тепловых солнечных панелей и для декоративных целей. формулаизобретения

Способ анодирования алюминия с получением темных окисных пленок, обладающих поглощательной способностью к излучениям с определенной длиной волны, включающий обработку в растворе соли с рН 8,9 — 1 О, 9 при 20-1 00 С н течение не более 30 мин, о т л и— ч а ю шийся тем, что, с целью

5 /О

Составитель Л. Казакова

Редактор M. Циткина Техред M. Ходанич . Корректор Е.Лончакова

Заказ 5973/58 Тираж 622 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 14386 обеспечения поглощательной способности пленок в диапазоне длин волн до

1 мкм, процесс ведут при плотности тока 3,5 мА/дм, потенциале анода от

-1,1 до -0,6 В относительно насьпцен5 ного каломельного электрода, который поддерживают регулированием электрических параметров или добавлением в ванну перекиси водорода, а в качестве раствора соли используют раствор сульфата или.хлорида аммония с концентрацией 1 — 100 г/л.
