Привод ножа режущего аппарата
Иллюстрации
Показать всеРеферат
СОВХОЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (5g g A 01 D 34/30
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ! .Й (21) 407 6 588/30-1 5 (22) 17.03,86 (46) 23.11,88. Бюл. 9 43 (71) Институт проблем надежности и долговечности машин АН БССР (72) В.А.Дьяченко, А.Ф.Тьппкевич, А.Д.Ефимов, В.M.Ôèøìàí и А.Д.Ковтун (53) 361.352.2 (088.8) (56) Патент ФРГ Р 883321, кл. 45 С 56/26, 1953. (54) ПРИВОД HONA РЕЖУЩЕГО АППАРАТА (57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для использования преимущественно в механизмах привода режущих аппаратов. Изобретение поз, SU» 143 49 А1 волит повысить надежность привода.
Привод ножа содержит задающий элемент в виде эксцентрика 1 с роликом
2, установленным на эксцентрике с возможностью вращения. Ролик 2 взаимодействует с роликом 3, закрепленным на головке 4 режущего ножа 5.
Ролик 3 опирается на пакет плоских предварительно сжатых пружин, закрепленный одним концом на раме уборочной машины и снабженный регулируемым упором 8. Режущий нож 5 расположен в ннправляюшдх 9 противорежущего пальцевого бруса. При работе задающий элемент, воздействуя на ролик 3 головки 4 режущего ножа 5, осуществляет прямой ход, а обратный ход происходит за счет пакета плоских пружин. 1 з.п. ф-лы, 1 ил.
1438649 ловки 4 режущего ножа 5. Толкаемый вправо режущий нож 5 возвращается влево под действием пакета плоских пружин, совершая процесс резания сельскохозяйственной культуры.
Формула и з обретения
Составитель А.Барсов
Техред И.Верес
Редактор M.Áëàíàð
Корректор Н.Король
Заказ 6309
Тираж 661 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, .Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, Изобретение относится к сельскохозяйственному машиностроению и может быть использовано преимущественно в машинах и механизмах для уборки кормов.
Цель изобретения — повышение надежности привода.

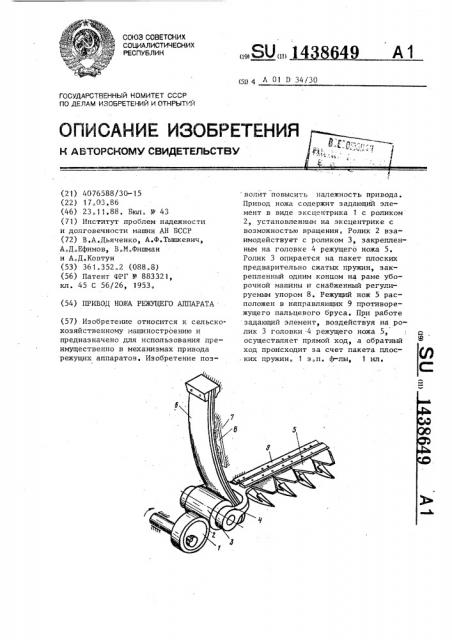

На чертеже изображен привод ножа сельскохозяйственной машины.
Привод состоит иэ задающего элемента, заполненного в виде эксцентрика 1, жестко укрепленного на,приводном валу, установленного на эксцентрике поворотно-приводного ролика
2, взаимодействующего с роликом 3 головки 4 режущего ножа 5. Ролик
3 контактирует- с упругим элементом
6, выполненным в виде пакета плоских предварительно сжатых пружин, укрепленного на основании 7 и имеющего регулируемый упор 8, укрепленный на раме. Режущий нож 5 расположен в направляющих 9 противарежущего пальцевого бруса.
При работе аппарата эксцентрик 1 с поворотно установленным на нем роликом 2 совершают вращательное движение, воздействуя на ролик 3 го10 1. Привод ножа режущего аппарата, включающий приводной вал с установленным на нем задающим элементом, взаимодействующим с головкой ножа, упругий элемент, одним концом связан15 ный с корпусом, а другим — с ножом, отличающийсятем, чтос целью повышения надежности, головка ножа выполнена в виде ролика, свободно установленного на оси а задающий элемент — в виде эксцентрика с шайбой, свободно установленной на нем, при этом упругий элемент выполнен в виде пакета предварительно . напряженных плоских пружин, причем
25 его конец, не связанный с корпусом, взаимодействует с головкой ножа °
2. Привод по п.1, о т л и ч а— ю шийся тем, что максимальное расстояние от оси эксцентрика до его
3р поверхности равно ходу ножа.
