Плавучая жерлица
Иллюстрации
Реферат
Изобретение относится к спортивному любительскому рыболовстьу, а именно к устройствам для ловли рыбы с использованием лодки и заменой кружков с разными размерами поплавков. Цель изобретения - повьаоение удобства в эксплуатации за счет обеспечения изменения остойчивости. При этом обеспечивается универсальность жерлицы и улучшение ее видимости. Плавучая жерлица состоит из поплавка овальной формы в плане с вырезами по контуру овала (по большой и малой осям) для фиксации лесы на разном расстоянии от его центра, желобком вокруг ребра для размещения в нем оснащенной лесы, фасонной выточкой в нижней части и эластичной втулки в центре. Во втулку вставлена мачта, состоящая из грушевидной головки снизу, стержня с цилиндрической частью на половине его высоты с износоустойчивой поверхностью , а вьше - с усеченным конусом с трапециевидной прорезью и эластичной , вставкой для регулирования силы удержания лесы. Вырезы могут быть вьтолнены и в других местах контура овала. Изобретение позволяет регулнровать остойчивость жерлицы при разной величине живца и силе ветра. Располагаясь всегда поперек волн, жерлица показьшает наибольший размер по-, плавка (большую ось овала) зыболову, находящемуся сзади жерлиц, износоустойчивая Поверхность стержня мачты увеличивает срок ее службы. 4 ил. (Л с Од оо Од 4
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)4 А 01 К 87/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н A BTOPCHOfVIY С8ИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО-ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ 9 с (21), 4036041/28-13 (22) 17.02.86 (46) 23,11.88. Бюп, 11 43 (75) П.С.Надточий (53) 639,2(088.8) .(56) Патент С111А Ф 2754609, кл, 43-17, опублик. 1956.
Патент COLA Ф 2001109, кл, 43-17, опублик. 1935 °
Патент COIA Ф 2924039, кл. 43-43.11, опублик. 1960. (54 ) ПЛАВУЧАЯ ЖЕРЛИЦА (57) Изобретение относится к спортивному любительскому рыболовству, а именно к устройствам для ловли рыбы с использованием лодки и заменой кружков с разными размерами поплавков.
Цель изобретения — повьппение удобства в эксплуатации за счет обеспечения изменения остойчивости. При этом обеспечивается универсальность жерлицы и улучшение ее видимости. Плавучая жерлица состоит из поплавка овальной формы в плане с вырезами по контуру
„„SU„„1438674. А1 овала (по большой н малой осям) для фиксации лесы на разном расстоянии от его центра, желобком вокруг ребра для размещения в нем оснащенной лесы, фасонной выточкой в нижней части и эластичной втулки в центре. Во втулку вставлена мачта, состоящая из fpymeвидной головки снизу, стержня с цилиндрической частью на половине его высоты с износоустойчивой поверхностью, а вьппе — с усеченным конусом с трапециевидной прбреэью и эластичной, вставкой для регулирования силы удержания лесы. Вырезы могут быть выполнены и в других местах контура овала„ Изобретение позволяет регули- ф ровать остойчивость жерлицы при раз" ной величине живца и силе ветра. Располагаясь всегда поперек волн, жерли- ца показывает наибольший размер по-. плавка (большую ось овала) рыболову, находящемуся сзади жерлиц, износоустойчивая поверхность стержня мачты >авй увеличивает срок ее службы. 4 ил. ф
14386 74
Изобретение относится к спортивному любительскому рыболовству,. а именно к устройствам для ловли рыбы с использованием лодки.
Цель изобретения — повышение удоб5 ства в эксплуатации за счет обеспечения изменения остойчивости и улучшения видимости.
При этом обеспечивается универ . сальность плавучей жерлицы для ловли !
I различных хищников заменяющей плаУ вучие жерлицы-кружки с разными раз1 мерами диаметра поплавков жерлицей одного типоразмера, удобной в эксплу- 15 атации, надежной и долговечной.

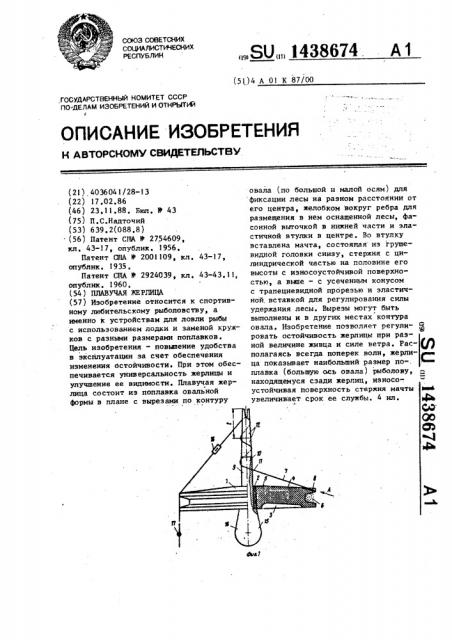

На фиг, 1 изображена универсаль ная плавучая жерлица, вид спереди с ! половиной разреза поплавка и мест,ным разрезом стержня мачты; на 20 фиг. 2 —,то же, вид сверху, на фиг. 3 — вид А на фиг. l (на вырезы
: для фиксации лесы); на фиг. 4 — верхняя часть стержня мачты с трапециевидной прорезью и эластичной вставкой 25 в ней, Плавучая жерлица содержит поплавок
I из материала плотностью около
0,6 кг/дм (например, из пенополистирола или липы) овальной формы в пла- 30 не, в сквозном отверстии которого в центре вставлена эластичная втулка 2.
На нижней части поплавка выполнено углубление 3 в виде фасонной выточки (Выборки), Один контур KQTopoH овалу 35
1 а другой — круг, для замедления дви-, жения жерлицы в результате "присасы-! вания поплавка к поверхности воды. ,Верхняя часть поплавка имеет конусную поверхность 4 дпя лучшего обозрения и переходную плоскую поверхность 5— технологическую. Вокруг контура (по .периферии) поплавка выполнен желобок
6 для размещения в нем оснащенной ле,сы 7 (на левой половине поплавка в 45 желобке леса не изображена), а на конусной его поверхности выполнено че-. тыре-восемь косоугольных вырезов 8, расположенных по большой и малой осям овала под углом o(20-30 (фиг.З) 50 для надежного фиксирования лесы при настройке снасти, на разном расстоянии от центра поплавка. Вырезов может быть и больше. Для фиксирования лесы
;на разных расстояниях от центра поплавка можно осуществить вырезы на поплавке, имеющем и контур сплюснутого восьмиугольника, описанного вокруг овала, на котором можно разместить до восьми вырезов, но такой поплавок неудобен при транспортировке и нетехнологичен в изготовлении.
Мачта 9 содержит стержень с цилиндрической частью — поверхностью 10, упрочненной износоустойчивым материалом 11, а выше — усеченный конус 12 с трапециевидной прорезью 13, на верхнем конце в которой размещена эластичная вставка 14, позволяницая защемить лесу при настройке снасти, регулируя силу удержания ее в прорези. Внизу мачта завершена грушевид" ной головкой 15, удобной для удержа" ния рукой при разболтке и настройке снасти, особенно когда мачту вдвигают в поплавок до упора. Кроме указателя 16 глубины и ограничителя перемещения грузила 17, жерлица оснащена лесой — капроновым шнуром, пропитанным олифой, натертым воском и канифолью, привязанным к последнему подлеском с ограничителем перемещения грузила и грузилом, карабином-застежкой и поводком с крючком.
Верхняя половина поплавка и стер." жень на длине 1, равной 2,5-3 его диаметрам и 0,4 поверхности по окружности головки по всей высоте, имеют красно-оранжевый цвет, а остальные поверхности - белый.
Жерлица предназначена для ловли щук, судаков, окуней и т.п. Подготавливают ее к ловле в следующей последовательности.
Измеряют глубину водоема в зоне ловли, в отверстие втулки 2 вставляют мачту 9, разматывают лесу 7 из желобка б до,указателя, который устанявливают на лесе заранее на нужную глубину, .перемещают его по лесе соответственно измеренной глубине водоема, фиксируют в нужном месте,обертывают два-три раза лесу вокруг мачты и вводят в трапециевидную прорезь
13, слегка защемляя в эластичной вставке 14 и, насадив живца на крючок, опускают его в воду. Когда живец уйдет вниз, лесу фиксируют в одном из вырезов 8 и жерлицу ставят на воду.
Если живец некрупный, то лесу фиксируют в вырезе на коротком плече (на малой оси овала поплавка), а когда крупный — то на длинном (по большей оси овала поплавка), мачту вытягивают из поплавка, удаляя ее головку из нижнего торца тем далее, чем крупнее
Составитель В.Шипов
Редактор E.Ïàïï Техред M.Õoäàíè÷ Корректор Н.Король
Заказ 5983/2
Тираж 519 . Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
14386 живец и сильнее ветер, изменяя остойчивость жерлицьr
При перезертывании жерлицы рыболов подплывает к ней и осуществляет подсечку.
Плавучая жерлица позволяет регулировать остойчивость ее при разной величине живца и силе ветра. Это дает возможность вместо двух-трех комплек- 1О тов кружков с разным размером диаметров поплавков при ловле различных хищников пользоваться комплектом жерлиц одного размера, так как он универсален. Кроме того, жерлицы с овальным поплавком располагаются на воде всегда поперек волн, показывая рыболову, находящемуся сзади их, наибольший размер поплавка (большую ось овала) — жерлицы видны на воде луч- 2р ше, чем кружки с диаметром поплавка до 150 мм, они более транспортабельны, компактнее, легче и требуют мень 4
me материала для изготовления. Универсальная плавучая жерлица полностью заменяет комплекты различных кружков и более экономична.
Формула изобретения
Плавучая жерлица, включающая поплавок с вырезами по периферии для фиксации лесы, фасонной выточкой в нижней части, эластичной втулкой в центре, размещенную в последней мачту со стержнем, имеющим в нижней части грушевидную головку, цилиндрическую часть на половине высоты, а выше + усеченный конус с трапециевидной прорезью и эластичной вставкой,. отличающаяся тем, что, с целью повышения удобства в эксплуатации за счет обеспечения изменения остойчивости, поплавок имеет в плане овальную форму, а вырезы расположены в нем по большой и малой осям овала.
