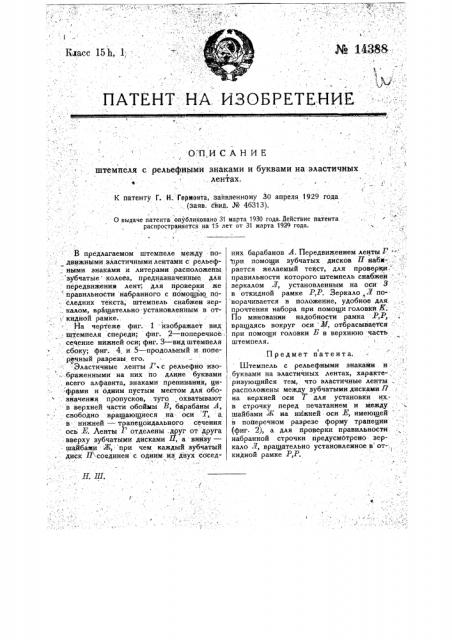

/, Ъ № 14388Класс 15h, 1;1

ПАТЕНТ НА. ИЗОБРЕТЕНИЕ I /

О П,. И С A Н И Е штемпеля с рельефными знаками и буквами на эластичных

-. лентах, К патенту Г. Н. Гермонта, заявленному 30 апреля 1929 года (заяв. свид. № 46313).

О выдаче патента опубликовано 31 марта 1930 года. Лействие патента . распространяется на 1э лет от 31 марта 1929 года.

Н. Ш.

В предлагаемом штемпеле между подвижными.эластичными лентами с рельеф. ными знаками и литерами расположены зубчатые колеса, предназначенные, для передвижения лент, для проверки же

"правильности набранного с помощью последних текста; штемпель снабжен зер.. калом, вращательно установленным в от, кидной рамке..

На чертеже фиг. 1 изображает вид

: щтемпеля спереди; фиг. 2 — поперечное, сечение нижней оси; фиг. 3 — вид штемпеля сбоку; фиг. 4 и 5 — продольный и попе речный разрезы его.

Эластичные ленты Гi с рельефйо изо ...браженными на них по длине буквами всего алфавита, знаками препинания, ци.:фрами и одним пустым местом для обо : значения пропусков, туго охватывают в верхней части обоймы В, барабаны А, свободно вращающиеся на оси Т, а, в: нижней — трапецоидального сечения ось Ж Ленты F отделены;друг от друга . вверху зубчатыми дисками Н, а внйзу— .шайбами Ж, при чем каждый зубчатый диск Л соединен с одним из двух соседних барабанов А, Передвижением ленты Г " ъри помощи зубчатых дисков 1Т набирается желаемый текст, для проверки. правильности которого штемпель снабжен -. зеркалом Л, установленным на оси. 3 в откидной рамке Р,Р. Зеркало Л по-. ворачивается в положение, удобное для. прочтения набора при помощи головки E.

По миновании надобности рамка Р,Р, вращаясь вокруг оси 31, отбрасывается . при помощи головки Б в верхнюю часть . штемпеля.

Предмет патента. ! Штемпель с рельефными знаками, и, буквами на эластичных лентах, характе-:ризующийся тем, что эластичные ленты расположены между зубчатыми дисками П на верхней оси Т для установки ихв строчку перед печатанием и между.. шайбами iX на нижней оси Е, имеющей в поперечном разрезе форму трапеции -. (фиг. 2), а для проверки правильности набранной строчки предусмотрено зеркало Л, вращательно установленное в от-, кидной рамке Р,Р.

I(натенту r. Н. Хермонта N И388

Р/ ) фиг.5
