Реферат



Класс 2 1d 5621 1, 55, Л 143884

ceca

ГС(СО,ОЗИ,1 И

1 fjATrk1т; 2ТЕХЫИ .1.ь"., .

БнВ тЖЦ1.

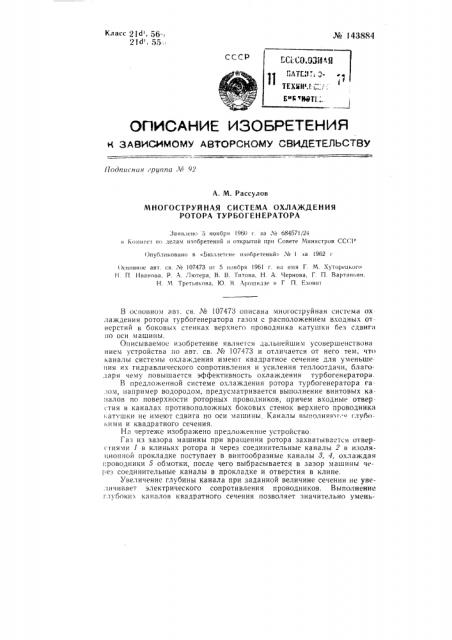

ОПИСАНИЕ ИЗ0БИ=ТЕНИН

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпигния, раппа Л0 92

A. М. Рассулов

МНОГОСТРУЙНАЯ СИСТЕМА ОХЛАЖДЕН ИЯ

РОТОРА ТУРБОГЕНЕРАТОРА

Заян. ено 5 ноября 1960 г. за Л 684571/24 н Коми сет по делами изобретений и открытий при Совете Министров CC(.,1

Опубликовано в «Бю.петс нс изобретений:> ¹ I за !962 г

Основное авт, cv,. № 107473 îс 5 ноября 1961 г, на имя Г. М. Хуторецкого

Н П Иванова, P. А. Лютера, В. В. Титова, Н. A. Чернова, Г. П. Вартаньян, Н.. с1 Третьякова, Ю. В. срошидзе и Г П. Взовит

В основном авт. св. № 107473 описана многоструйная система ох лаждения ротора турбогенератора газом с расположением входных отверстий в боковых стенках верхнего проводника катушки без сдвига по оси машины.

Описываемое изобретение является дальнейшим усовершенствова нием устройства по авт. св. № 107473 и отличается от него тем, что каналы системы охлаждения имеют квадратное сечение для уменьшения их гидравлического сопротивления и усиления теплоотдачи, благодаря чему повышается эффективность охлаждения турбогенератора

В предложенной системе охлаждения ротора турбогенератора газом, например водородом, предусматривается выполнение винтовых ка;1алов по поверхности роторных проводников, причем входные отверстия в каналах противоположных боковых стенок верхнего проводника ватрушки не имеют сдвига по оси машины Каналы выполняюг:. глубокими и квадратного сечения.

На чертеже изображено предложенное устройство.

Газ из зазора машины при вращении ротора захватывается отверстиями 1 в клиньях ротора и через соединительные каналы 2 в изоля11ионной прокладке поступает в винтообразные каналы 3, 4, охлаждая

I:ðoâoäíèêè 5 обмотки, после чего выбрасывается в зазор машины через соединительные каналы в прокладке и отверстия в клине.

Увеличение глубины канала при заданной величине сечения не увеличивает электрического сопротивления проводников. Выполнение глубоких каналов квадратного сечения позволяет значительно умень¹ 143884 шить сопротивление канала и повысить скорость газа и теплоотдачу

Кроме того, при глубоких каналах квадратного сечения увеличи кается относительный медный периметр канала, что создает большчн геплоотдающую поверхность

Предмеi изобретения

Многоструйная система охлаждения ротора турбогенератора га зом, например водородом, по авт. св. № 107473 с расположением входных отверстий в каналах боковых стенок верхнего проводника катушки без сдвига по оси машины, отличающаяся тем, что г целью повышения эффективности охлаждения, каналы имеют квадратное сечение для уменьшения их гидравлического сопротивления и усиле ния теплоотдачи йапрайуищ бршцеиие

Составитель П. М. Бородавченко

Подл. к печ. 9.III-б2 г

Зак. 2293

Формат бум 70; !08 /t6

Тираж 900

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., и.

Объем 0,18 нзд. л.

Цена 4 коп открытий

2/б.

Типография ЦБТИ Комитета по делам изобретений н открытий нрп Совете Министров СССР, Москва, Пегровка, 14.

Редактор М. П. Золотарев Гехред А. А. Кудрявицкая Корректор С. Ю. Цверина
