Способ изготовления изделий, имеющих форму однополостного гиперболоида с гофрированными стенками

Способ изготовления изделий, имеющих форму однополостного гиперболоида с гофрированными стенками

Иллюстрации

Показать все

Реферат



Изобретение относится к обра- . ботке металлов давлением, в частности к технологии изготовления изделий , именщих форму однополостного гиперболоида с гофрированными стенками . Цель - расширение технологических возможностей за счет обеспечения возможности полного складывания го- , товьк изделий. На листовой заготовке 1 длиной L выделяют деформируемый участок 3 высотой Н и недеформируемый участок 2. Деформируемый участок 3 ограничивают по высоте продольными линиями 4. Высоту участка 3 выбирают в пределах Н (0,2-0,645) D, где D - диаметр цилиндрической оболочки . Затем на заготовке проводят линию 5. Е - проекция на одну из линий 4, равна X. Величину X выбирают из соотношения: X - H(D-H) при Н

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 21 Р 15/00 а

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 721168 (21) 4233258/31-27 (22) 20.04.87 (46) 23.11.88. Бюл. У 43 (71) Институт электросварки им.Е.О.Патона (72) Э.Ю.Бурменко, Т.А.Голиусов, О.Ю.Гончар, И.С.Пилишенко и В.Н.Самилов (53) 621.981.3 (088.8) (56) Авторское свидетельство СССР

В 721168, кл. В 21 D 15/00,29.05.78. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ, ИМЕЮЩИХ ФОРМУ ОДНОПОЛОСТНОГО ГИПЕРБОЛОИДА С ГОФРИРОВАННЬЖИ СТЕНКАМИ (57) Изобретение относится к обработке металлов давлением, в частности к технологии изготовления иэделий, имеющих форму однополостного гиперболоида с гофрированными стенками. Цель — расширение технологических возможностей за счет обеспечения воэможности полного складывания готовых изделий. На листовой заготовке

1 длиной L выделяют деформируемый

„„SU„„1438885 А 2 участок 3 высотой Н и недеформируемый участок 2. Деформируемый участок

3 ограничивают по высоте продольными линиями 4. Высоту участка 3 выбирают в пределах H =(0,2-0,645) D, где D — диаметр цилиндрической оболочки. Затем на заготовке проводят линию 5. Š— проекция на одну из линий 4, равна Х. Величину Х выбирают

ss соотношения: Х = H(D-Н) при Н (0,2-0 5) Р или Х = Н/2 при H = (0,5-0,645) D, Линия 5 пересекает линии 4 в точках 6 и 7. Разделив длину L на число длинных ребер, определяют ширину основания ребра а.

Отложив половину ширины ребра по обе стороны от точки 6 на линии 4, получают точки, соединив которые с точкой 7, получают разметочные линии длинного ребра и линию короткого ребра изделия. После разметки по всей длине заготовку сворачивают в цилиндрическую оболочку и сваривают замыкающий шов. Оболочку формуют в изделие, имеющее форму однополостного гофрированного гиперболоида. 7 ил.

1438885

Изобретение относится к обработке металов давлением, в частности к способам изготовления гофрированных изделий, может быть использовано при изготовлении компенсаторов трубопроводов, а также емкостей, габаритные размеры которых вдоль оси необходимо значительно уменьшить во время транс- портировки и является усовершенство- 10 ванием способа по авт.св. Р 721168.

Цель изобретения — расширение технологических возможностей путем обеспечения полного складывания изделий.

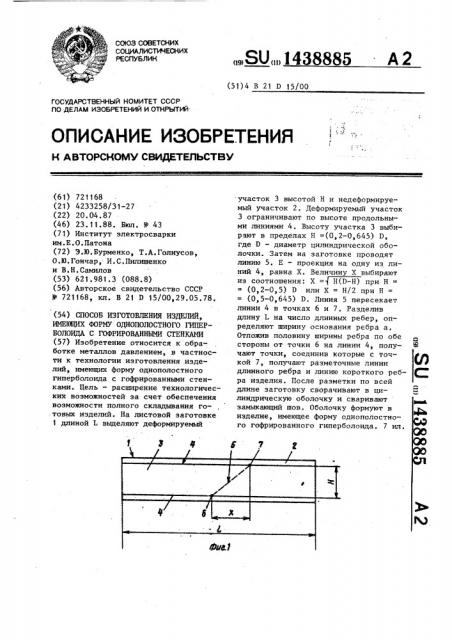

На фиг. 1 представлена схема первой стадии разметки листовой заготовки; на фиг. 2 — схема второй стадии разметки (разметка точек, принадлежащих длинному и короткому ребрам); на фиг, 3 — схема третьей стадии разметки (проведение линии короткого и длинного ребра, разметка точек, принадлежащих всем остальным 25 раэметочным линиям ребер); на фиг.4схема четвертой стадии разметки (проведение всех разметочных линий длинных и коротких ребер по всей длине заготовки); на фиг. 5 - цилиндричес- .30 кая оболочка, готовая к формовке; на фиг. 6 - готовое гиперболоидное иэделие с гофрированными стенками; на фиг. 7 — то же, в полностью сложен- . ном состоянии.

Способ осуществляют следующим об- разом.

Для изготовления цилиндрической оболочки, диаметр которой выбран из 4 эксплуатационных требований, вырезается листовая заготовка 1 длиной L u высотой Н дефориируемого участка 3 и недефориируемыии участкаии 2. Дефориируемый участок 3 ограничивают . продольными линияии 4, его высота Н выбирается в пределах 0,2-0,645 диа метра цилиндрической оболочки. Далее на заготовке проводят линию 5 так, чтобы ее проекция на одну из продольных линий 4 равнялась Х.

Величина Х выбирается из соотношений

Н (0,2-0,645) D;

Х 1Й(Э-Н) при Н (0,2-0,5) D:

Х при Н (0,5-0,645) Е)

2 где Н вЂ” высота участка цилиндрической оболочки;

D — диаметр цилиндрической оболочки;

Х вЂ” проекция на одну из линий, ограничивающих трансформируемый участок медианы треугольника, образованного разметочными линиями длинного и короткого ребер, причем указанная медиана проходит.через обе линии, ограничивающие деформируемый участок заготовки.

Линия 5 пересекает продольные линии 4 в точках 6 и 7. Далее приступают к разбивке разметочных линий длинных и коротких ребер, Для этого сначала назначают их количество. Разделив длину полотнища Ь на количество длинных ребер, получают ширину.основания а (фиг.2). Отложив половину ширины основания по обе стороны от точки 6 на линии 4, получают точки 8 и

9, которые соединяют (фиг.3) с точкой 7. Получают разметочную линию 10 длинного ребра и линию 11 короткого ребра изделия. Если рассмотреть треугольники с вершинами в точках 7-9, то линия 5 является медианой на сторону 8-9. Затем откладывают от точек 8 и 9 соответственно влево и вправо на линии 4 отрезки, равные

8-9, а также от точки 7. Соединяют полученные точки так, чтобы получить линии, параллельные линиям 7-8 и 7-9, получают разметочные линии 10 и 11 всех остальных длинных и коротких ребер будущего изделия. Затем листовую заготовку сворачивают в цилиндрическую оболочку 12 (фиг.5), сваривают замыкающий шов и формуют в изделие 13 имеющее форму однополостного гиперболоида (фиг.6). При приложении к торцам изделия 13 осевой сжимающей силы 14 (фиг,7) получают полностью сложенный гиперболоид 15 без излома ребер.

П р и и е р 1. Значения Н и Х назначаются в пределах, определенных раечетными формулами. Принимают высоту Н деформируемого участка равным

123 им. Это составляет 0,41 диаметра оболочки, при этом Х = 147 мм. Далее выполняют все описанные вьппе операции по разметке листовой заготовки. Затем. после сворачивания листовой заготовки

Х =

2 где Н

3 l 4388 в цилиндрическую оболочку и последующей ее формовки получают однополост-, ной гиперболоид высотой 70 мм. Прикладывая осевую силу к торцам скла-, 5 дывают заготовку полностью до соединения оснований без излома ребер.

Пример 2. Значение Х назна,чается в пределах, установленных рас- 10 четными формулами, значение Н вЂ” больше установленного предела. Выбирают

Н = 195 мм. Эта величина составля т

0,65 диаметра оболочки. При этом D =

= 300 мм, а Х 150 мм (Х = ). В

D 15 результате формовки получают однополостной гиперболоид с высотой деформируемого участка, равной 137 мм, однако по мере его складывания насту- 20 пает момент, когда в нескольких ребрах (3-5- шт.) появляются изломы, которые при дальнейшем складывании гиперболоида приводят к нарушению его целостности. Если значение-Н принять. еще больше, например Н = 210 мм, при

Х = 150 мм, то изломы приобретают опасный характер уже вначале складывания гиперболоида.

Пример 3. Принимают Н 55 мм, что меньше 0,2 D (0,2 х300 = 600 мм) .

При этом Х 116 мм. После завершения формовки и складывания имеет место излом в нескольких коротких ребрах.

Формула изобретения

Способ изготовления изделий, имеющих форму однополостного гиперболоида с гофрированными стенками по авт. св. 9 721168, о т л и ч а юшийся тем, что, с целью расширения технологических воэможностей путем обеспечения полного складывания иэделий, перед разметкой длинных и коротких ребер гофров на заготовке симметрично ее продольной оси выделяют деформируемый участок высотой Н = (0,2-0,645) D, ограничивают данный участок линиями, параллельными продольной оси заготовки, угол наклона ребер определяют как угол при вершине треугольника, образованного раэметочными линиями длинного и короткого ребер, проекция медианы которого на одну из линий, ограничивающих деформируемый участок, определена соотношением

Х = H(D-H) при Н = (0,2-0,5) П; при Н = (0,5-0,645) D, высота деформируемого участка; диаметр цилиндрической оболочки проекция медианы треугольника, образованного разметочными линиями длинного и коротких ребер, на одну из линий, ограничивающих . деформируемый участок.

5 7

)438885

1438885

Фиг7
