Имитатор судовых повреждений

Имитатор судовых повреждений

Иллюстрации

Показать все

Реферат



Изобретение относится к судовому оборудованию, а именно к тренажерам . Целью изобретения является повышение эффективности эксплуатации имитатора. Вода через патрубок 6 подается в корпус 1. Напором воды или непосредственным воздействием на силовой элемент 3 патрубок 4 вытесняется через отверстие 5, предварительно открываемое с помощью привода 7 перемещением подвижного маскировочного листа 2, согласованным через линию управления 8 с перемещением силового элемента 3. Для подачи воды через патрубок 4 служит отверстие 9. 1 ил.

СОЮЗ СОВЕТСНИХ

СО(ЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

31 A1 (19) (1!) (5!) 4 В 63 B 43/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4256515/40-1! (22) 03.06.87 (46) 23. 11.88. Бюл. Ф 43 (72) А.Ф.Агапов, А.С.Бем и В.М.Лямин

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО-ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (53) 629. 12: 532. 3. 073 (088. 8) (56) Авторское свидетельство СССР

N 1330005, кл. В 63 В 43/16, 1987. (54) ИМИТАТОР СУДОВЫХ ПОВРЕЖДЕНИЙ (57) Изобретение относится к судовому оборудованию, а именно к тренажерам. Целью изобретения является повышение эффективности эксплуатации имитатора. Вода через патрубок 6 подается в корпус 1. Напором воды или непосредственным воздействием на силовой элемент 3 патрубок 4 вытесняется через отверстие 5, предварительно открываемое с помощью привода 7 перемещением подвижного маскировочного листа 2, согласованным через линию управления 8 с перемещением силового элемента 3. Для по- дачи воды через патрубок 4 служит .отверстие 9. 1 ил.

1439031

Формула и з обретения

Составитель С.Ахлынин

Редактор И.Горная Техред М,Дидык Корректор С.Шекмар

Заказ 6031/20 Тираж 396 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к судовому оборудованию, а именно к тренажерам.

Цель изобретения - повышение эффективности эксплуатации имитатора.

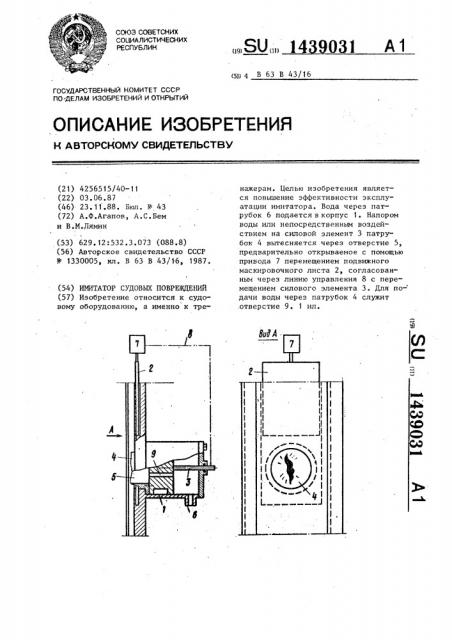

На чертеже изображен имитатор судовых повреждений.

Имитатор судовых повреждений содержит корпус 1 с прикрепленным к нему маскировочным листом 2, причем внутри корпуса 1 размещен силовой элемент в виде поршня 3, к торцовой поверхности которого прикреплен патрубок 4, расположенный соосно отверстию 5 в корпусе 1 со стороны маскировочного листа 2, а с задней стороны имеющий патрубок 6 для подвода воды, при этом маскировочный лист 2 выполнен подвижным и снабжен приводом 7, связанным линией 8 управления 20 с силовьм, элементом в виде поршня 3, выполненного со сквозным отверстием 9, соединяющим надпоршневую и подпоршневую полости.

Имитатор работает следующим образом.

Вода через патрубок 6 подается в корпус 1..Напором воды или непосредственным воздействием на силовой элемент 3 патрубок 4 вытесняется через отверстие 5, предварительно открываемое с помощью привода 7 перемещением подвижного маскировочного листа

2, согласованным через линию 8 управления с перемещением силового элемента 3. Для подачи воды через патрубок 4 служит отверстие 9.

Имитатор судовых повреждений, содержащий корпус с прикрепленным к его передней стенке маскировочным листом, размещенный в корпусе и выполненный с отверстием для пропуска воды силовой элемент, к торцовой поверхности кокоторого прикреплен патрубок, расположенный соосно отверстию в корпусе, выполненному в указанной передней стенке, и патрубок для подвода воды к силовому элементу, о т л и ч а юшийся тем, что, с целью повышения эффективности, маскировочный лист выполнен с подвижным приводом, связанным линией управления с силовым элементом.
